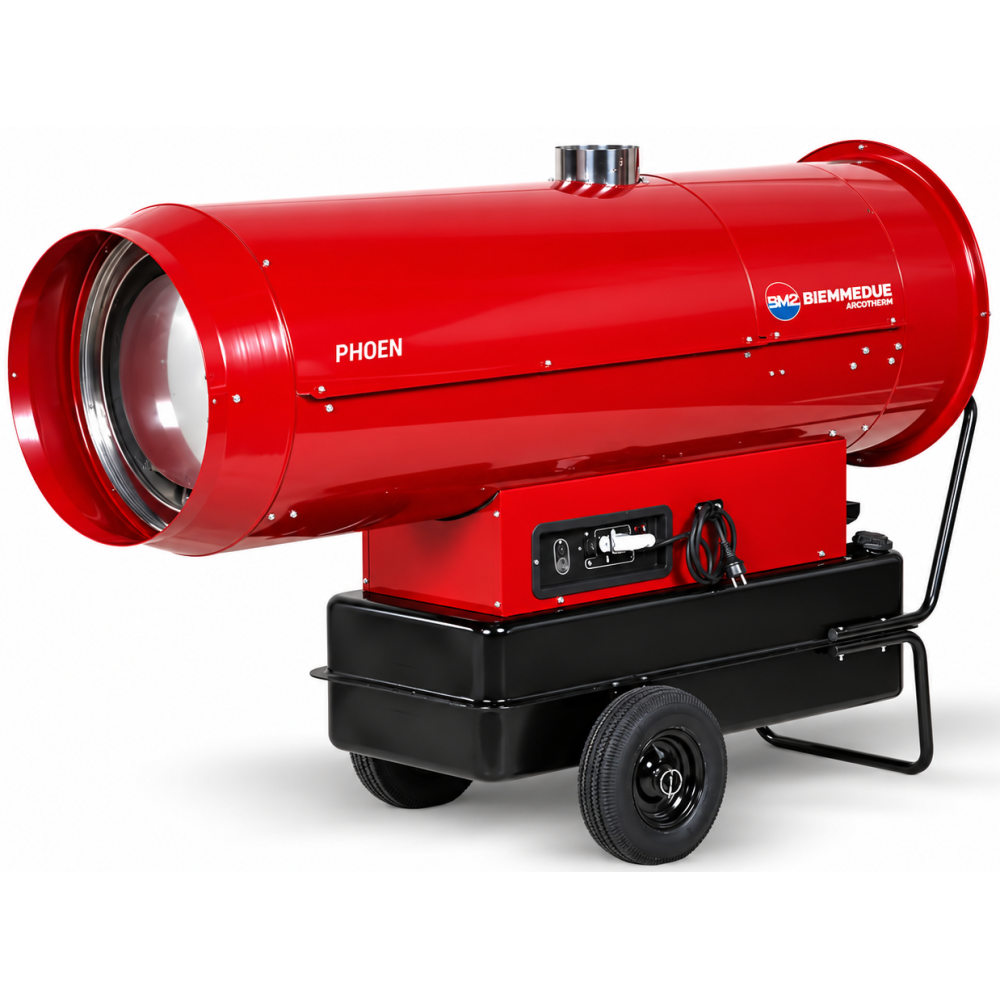

Tun de căldură cu ardere indirectă BIEMMEDUE PHOEN 110, 110 kW, 5.300 m³/h, motorină, 230 V
BIEMMEDUE PHOEN 110 este un generator profesional mobil de aer cald cu ardere indirectă, alimentat cu motorină, proiectat pentru încălzirea rapidă și controlată a spațiilor industriale, șantierelor, halelor, corturilor, depozitelor, spațiilor agricole și zonelor de lucru unde este necesar un debit mare de aer cald, dar gazele de ardere trebuie evacuate separat.
PHOEN se diferențiază prin utilizarea unui arzător BIEMMEDUE BM2 dedicat, cu ventilație independentă față de ventilatorul principal, soluție concepută pentru o combustie controlată și stabilă. Producătorul oferă două trepte de putere, ceea ce permite adaptarea consumului și a capacității de încălzire la necesarul real al spațiului.
Camera de ardere este realizată din oțel inoxidabil AISI 430, cu circuit multiplu al gazelor arse, pentru transfer termic eficient și separarea aerului încălzit de gazele de ardere. Prin evacuarea acestora prin coș, PHOEN poate furniza aer cald curat către zona încălzită, fiind mult mai potrivit decât un tun cu ardere directă pentru spațiile în care lucrează oameni sau unde se află materiale sensibile.
Date tehnice – BIEMMEDUE PHOEN 110
- Model: PHOEN 110
- Producător: BIEMMEDUE / ARCOTHERM
- Tip echipament: generator mobil de aer cald / tun de căldură
- Tip ardere: indirectă
- Combustibil: motorină
- Arzător: BIEMMEDUE BM2 dedicat, în două trepte
- Putere termică nominală – treapta 2: 110 kW
- Putere termică nominală – treapta 1: 80 kW
- Randament termic: 90%
- Debit aer: 5.300 m³/h
- Creștere temperatură aer: 60–75°C, în funcție de treapta de putere
- Consum motorină: 6,33–9,278 kg/h, în funcție de treaptă
- Capacitate rezervor combustibil: 135 litri
- Putere electrică absorbită: 1.820 W
- Alimentare electrică: 230 V / monofazat / 50 Hz
- Diametru evacuare gaze arse / coș: 150 mm
- Diametru racord aer cald – o ieșire: 500 mm
- Diametru racord aer cald – două ieșiri: 2 × 400 mm
- Cod produs: 02EC110
- Lungime utilaj: 1.918 mm
- Lățime utilaj: 731 mm
- Înălțime utilaj: 1.220 mm
- Greutate netă: 149 kg
- Dimensiuni ambalaj: 1.870 × 660 × 1.210 mm
- Greutate brută: 174 kg
- Cantitate/palet: 1 bucată
Arzător profesional BIEMMEDUE BM2 în două trepte
Unul dintre elementele distinctive ale modelului PHOEN este arzătorul dedicat BM2, proiectat de BIEMMEDUE.
Spre deosebire de soluțiile în care aerul necesar arderii este preluat direct de la ventilatorul principal al generatorului, PHOEN utilizează un ansamblu separat pentru ardere.

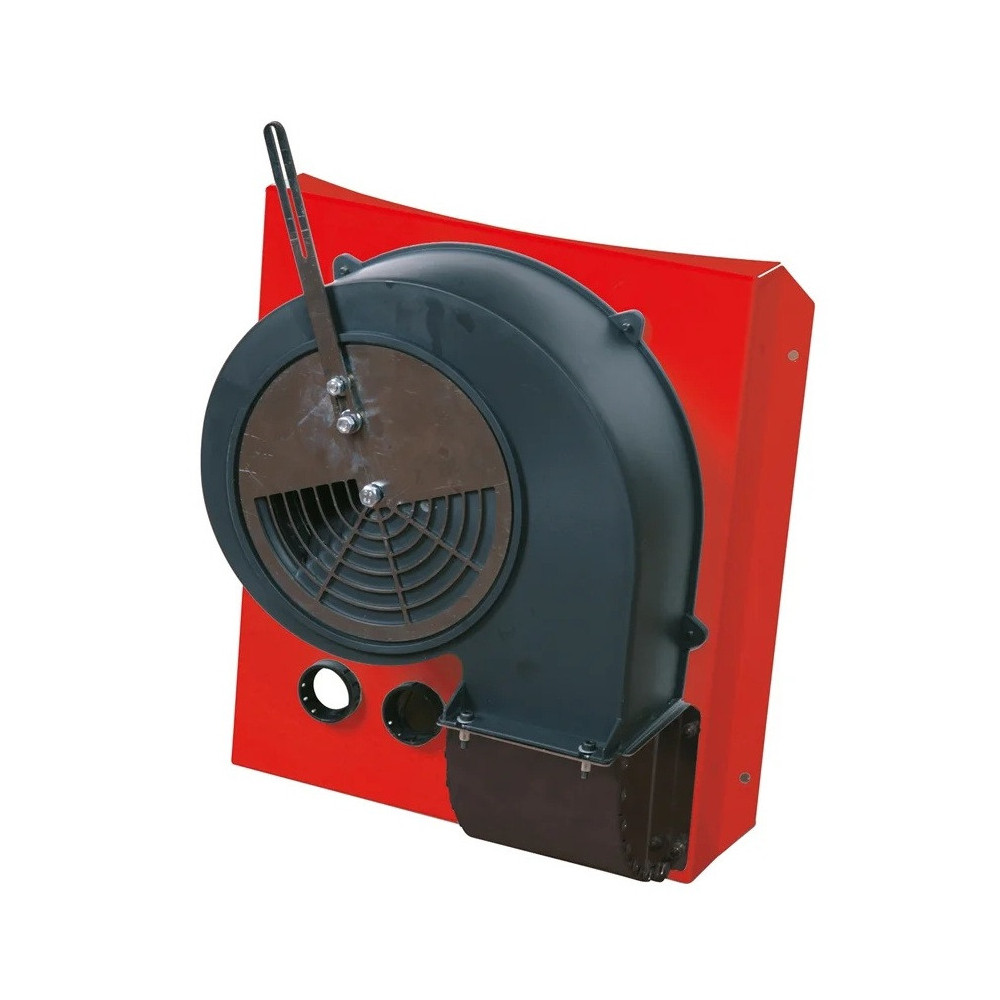

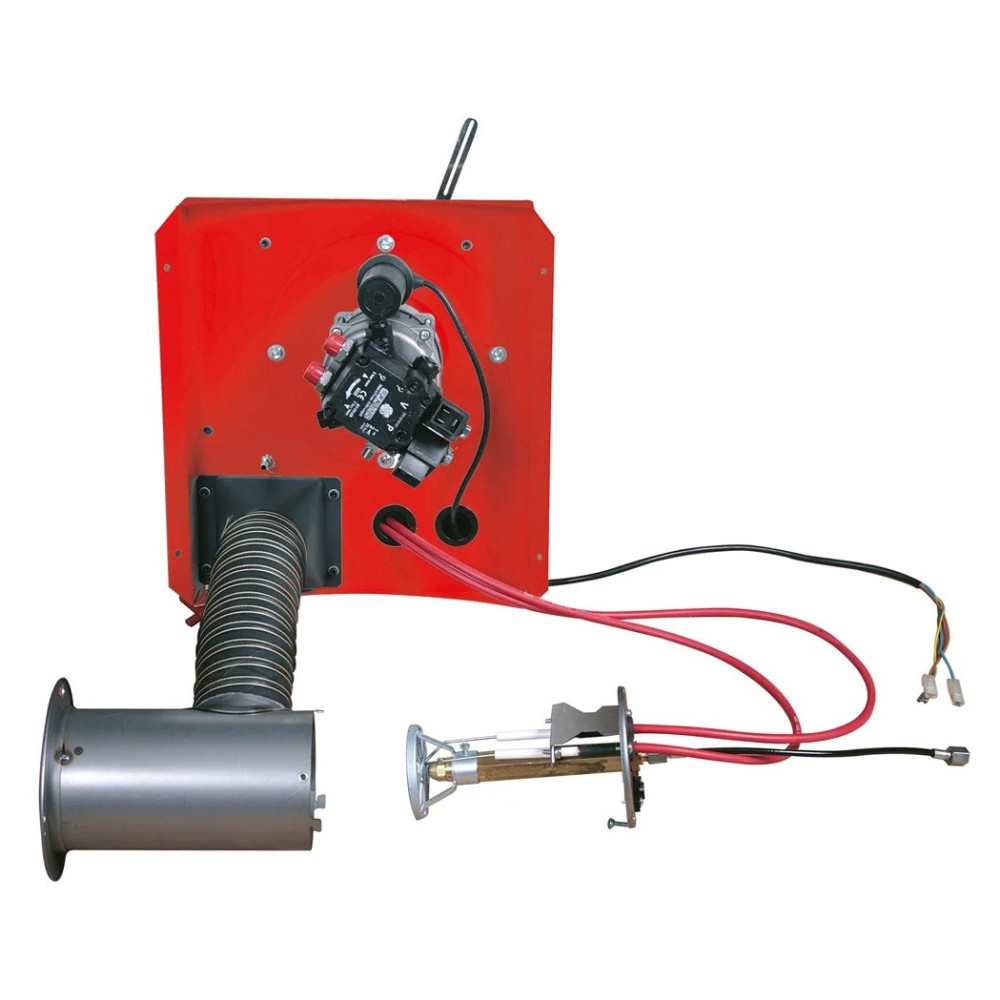

Sistemul BM2 include:
- cap de ardere;
- motor-ventilator dedicat arzătorului;
- ventilator pentru arzător;
- racord flexibil între ventilator și capul de ardere;
- pompă de motorină Suntec cu două trepte;
- clapetă pentru reglarea aerului;
- electrozi și duză
Această arhitectură este una dintre caracteristicile prin care BIEMMEDUE diferențiază seria PHOEN de generatoarele mai simple.
Două trepte de putere
PHOEN permite selectarea puterii în funcție de necesarul de încălzire:
- Treapta 1 – aproximativ 80 kW
- Treapta 2 – aproximativ 110 kW
Această funcție este foarte utilă deoarece utilajul nu trebuie să lucreze permanent la puterea maximă.
La temperaturi exterioare foarte scăzute sau atunci când trebuie încălzit rapid un volum mare, poate fi utilizată treapta superioară.
După atingerea temperaturii dorite, se poate utiliza treapta inferioară, reducând consumul de combustibil și adaptând mai bine funcționarea la necesarul real.
Debit de aer de 5.300 m³/h
Ventilatorul de mare capacitate poate deplasa până la 5.300 m³ de aer pe oră.
Debitul ridicat permite distribuirea rapidă a aerului cald în spații mari și face posibilă utilizarea tubulaturilor flexibile pentru transportul aerului către zona ce trebuie încălzită.
PHOEN este prevăzut pentru: o ieșire Ø500 mm sau două ieșiri Ø400 mm.
Această configurație permite încălzirea unei singure zone mari sau distribuirea aerului către două zone diferite.
Ardere indirectă – aer cald separat de gazele arse
Spre deosebire de un generator cu ardere directă, PHOEN utilizează un schimbător de căldură și o evacuare separată a gazelor de ardere.
Aerul ambiental este încălzit prin schimbător, iar gazele rezultate din arderea motorinei sunt evacuate printr-un coș de Ø150 mm.
Acest sistem face generatorul adecvat pentru aplicații în care este important ca gazele de ardere să nu fie introduse direct în spațiul încălzit. Biemmedue recomandă generatoarele indirecte inclusiv pentru șantiere, depozite logistice, sere și structuri temporare.
Cameră de ardere din inox AISI 430
Camera de ardere este realizată din oțel inoxidabil AISI 430 și folosește un circuit cu mai multe treceri ale gazelor arse, conceput pentru un transfer eficient de căldură către fluxul de aer.
Această soluție contribuie la atingerea unui randament termic de aproximativ 90% și la o rezistență bună la temperaturi ridicate și utilizare profesională.
Control automat al ventilatorului
PHOEN este echipat cu termostat de ventilație.
Ventilatorul nu pornește imediat după aprinderea arzătorului. Sistemul așteaptă încălzirea camerei de ardere și pornește ventilatorul atunci când aceasta a ajuns la temperatura necesară.
La oprire, ventilatorul continuă să funcționeze până când camera de ardere se răcește suficient.
Această funcție:
- protejează schimbătorul de căldură;
- previne evacuarea aerului rece imediat după pornire;
- permite răcirea controlată după oprire.
Control electronic al flăcării
Generatorul dispune de control electronic al flăcării, care monitorizează funcționarea arzătorului.
În cazul unei aprinderi incorecte sau al pierderii flăcării, sistemul de control poate întrerupe alimentarea cu combustibil pentru protejarea echipamentului.
Protecție împotriva supraîncălzirii
PHOEN este echipat cu: termostat de siguranță pentru supraîncălzire și termostat limitator.
Aceste elemente contribuie la funcționarea sigură a generatorului în regim profesional.
Funcție Iarnă / Vară
Generatorul poate funcționa și numai ca ventilator.
Comutatorul dedicat permite selectarea: WINTER – încălzire sau SUMMER – ventilație fără arzător.
Prin urmare, utilajul poate fi folosit și pentru ventilarea sau circularea aerului în perioadele în care încălzirea nu este necesară.
Posibilitate de conectare la termostat, umidostat sau temporizator
PHOEN dispune de o priză dedicată pentru conectarea unui: termostat de ambient, umidostat sau temporizator.
Prin conectarea unui termostat, generatorul poate menține automat temperatura dorită în spațiul încălzit și poate reduce consumul inutil de combustibil.
Rezervor de motorină de 135 litri
Rezervorul mare de 135 litri este potrivit pentru perioade lungi de lucru fără realimentări frecvente.
Consumul declarat este cuprins între aproximativ 6,33 și 9,278 kg/h, în funcție de treapta de putere.
Rezervorul este prevăzut cu: capac cu închidere tip baionetă și dop pentru golirea combustibilului.
Echipare standard
Conform BIEMMEDUE, configurația standard PHOEN include:
- arzător BIEMMEDUE BM2 cu ventilație independentă;
- arzător în două trepte;
- selector de putere 80 / 110 kW;
- ventilator de mare capacitate;
- cameră de ardere din inox AISI 430;
- schimbător de căldură cu circuit multiplu;
- rezervor motorină de 135 litri;
- priză pentru termostat, umidostat sau timer;
- cablu electric de alimentare cu ștecăr;
- termostat de ventilație;
- control electronic al flăcării;
- termostat de protecție la supraîncălzire;
- termostat limitator;
- furtunuri pentru motorină din cauciuc rezistent la hidrocarburi;
- ranforsare metalică pentru conductele de combustibil;
- capac rezervor cu închidere tip baionetă;
- dop pentru golirea rezervorului;
- comutator Iarnă / Vară;
- roți pentru transport;
- mâner / cadru pentru deplasarea utilajului.
Dotări și caracteristici suplimentare
PHOEN oferă o serie de soluții constructive destinate utilizării profesionale:
- arzător separat de ventilatorul principal, pentru control independent al arderii;
- două niveluri de putere, pentru adaptarea consumului;
- posibilitate de canalizare a aerului cald;
- posibilitate de distribuție pe două ieșiri;
- posibilitate de recirculare a aerului;
- posibilitate de admisie a aerului curat din exterior;
- evacuare separată a gazelor arse;
- rezervor de mare capacitate;
- funcție de ventilație fără încălzire;
- posibilitate de comandă automată prin termostat.
Accesorii opționale
BIEMMEDUE oferă o gamă foarte extinsă de accesorii pentru PHOEN:
- Indicator nivel combustibil – cod 02AC510
- Filtru pentru gura de umplere a rezervorului – cod 02AC556
- Suporturi / console de ridicare, set 4 buc. – cod 02AC511

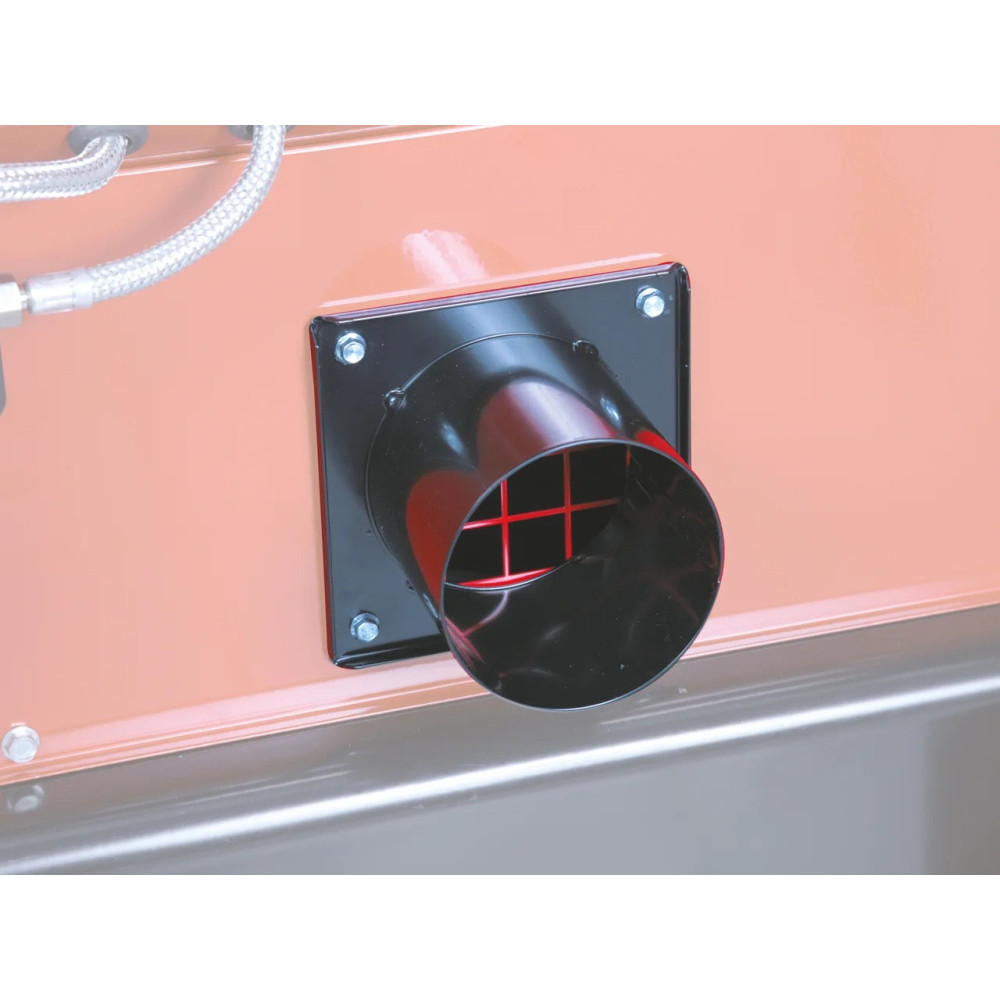

- Kit snorkel pentru admisie aer curat din exterior, Ø100 mm – cod 02AC535
- Tub flexibil pentru kit snorkel, 5 m, Ø100 mm – cod 02AC577
- Termostat ambiental +5/+30°C, cablu 10 m și ștecăr 90° – cod 02AC581
- Termostat heavy-duty pentru agricultură / șantier, -5/+50°C, cablu 10 m – cod 02AC582

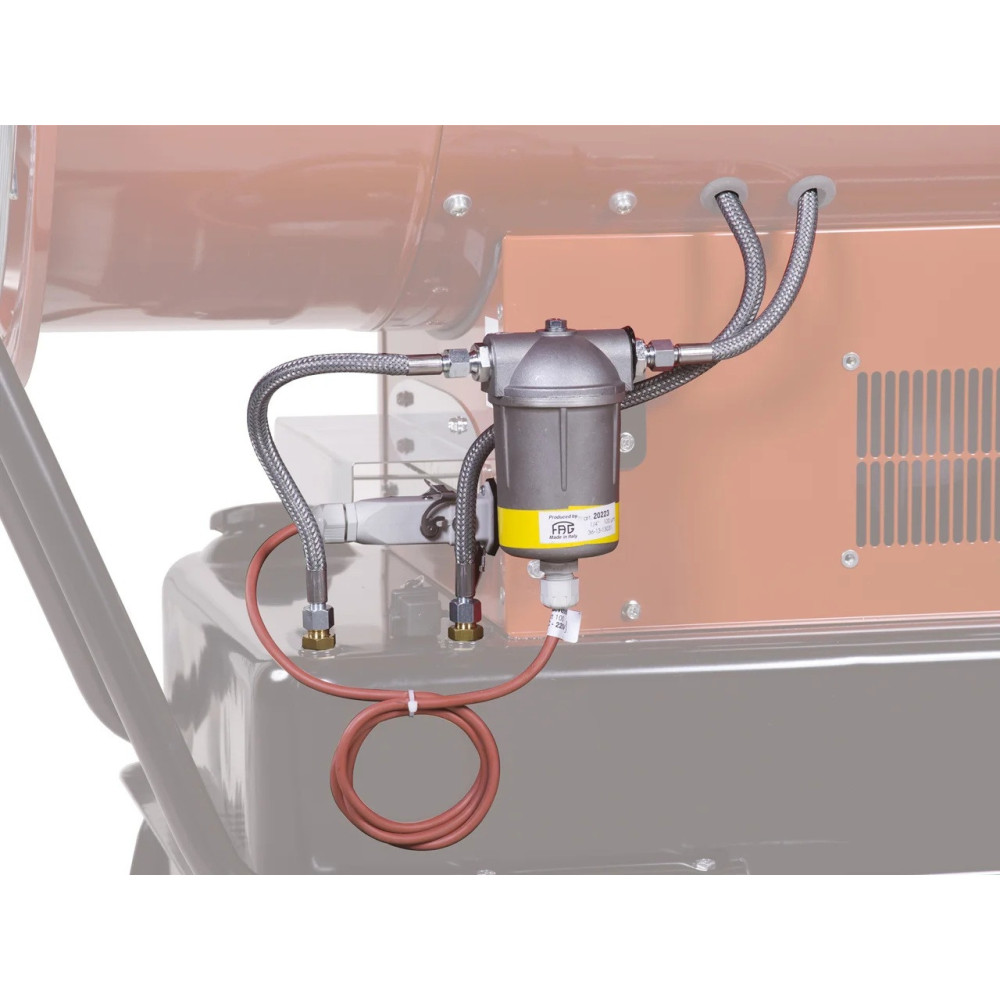

- Filtru de motorină preîncălzit – cod 02AC569
- Kit conectare la rezervor extern de motorină cu deaerator – cod 02AC632
- Tub flexibil PVC pentru aer cald, 6 m, Ø400 mm – cod 02AC564
- Tub flexibil PVC pentru aer cald, 6 m, Ø500 mm – cod 02AC566
- Racord pentru o singură tubulatură, Ø500 mm – cod 02AC504
- Racord pentru două tubulaturi, 2 × Ø400 mm – cod 02AC506
- Adaptor pentru tubulatură de recirculare aer, Ø500 mm – cod 02AC558
- Tub flexibil admisie / recirculare aer, 6 m, Ø510 mm – cod 02AC795
- Colier de fixare tubulatură Ø400–750 mm – cod 02AC663
- Tub inox pentru evacuarea gazelor arse, 1 m, Ø150 mm – cod 02AC285
- Terminal inox pentru coș, Ø150 mm – cod 02AC282
- Clapetă antifoc REI 120, Ø500 mm – cod 02AC570.
Avantajele tunului de căldură BIEMMEDUE PHOEN 110
- Putere mare de încălzire: 110 kW.
- Debit ridicat de aer: 5.300 m³/h.
- Ardere indirectă, cu evacuarea separată a gazelor.
- Randament de aproximativ 90%.
- Arzător profesional BIEMMEDUE BM2.
- Arzător cu ventilație independentă.
- Funcționare în două trepte de putere.
- Consum adaptabil necesarului de încălzire.
- Cameră de ardere din inox AISI 430.
- Control electronic al flăcării.
- Protecție la supraîncălzire.
- Post-ventilație controlată termostatic.
- Rezervor mare de 135 litri.
- Alimentare monofazată 230 V.
- Funcție Iarnă / Vară.
- Posibilitate de utilizare numai ca ventilator.
- Posibilitate de conectare la termostat.
- Posibilitate de conectare la umidostat sau timer.
- Posibilitate de canalizare a aerului cald.
- Posibilitate de distribuire a aerului către două zone.
- Posibilitate de recirculare a aerului.
- Gamă foarte mare de accesorii.
- Construcție mobilă cu roți pentru deplasare pe șantier.
De ce să alegi BIEMMEDUE PHOEN 110?
PHOEN 110 nu este un simplu tun de căldură pe motorină. Este un generator profesional cu ardere indirectă, conceput pentru situațiile în care sunt necesare simultan putere mare, debit mare de aer, control al temperaturii și separarea gazelor de ardere de aerul încălzit.
Principalul său avantaj este combinația dintre 110 kW și 5.300 m³/h, ceea ce îl face potrivit pentru încălzirea rapidă a unor volume mari.
Arzătorul BM2 dedicat, separat de ventilatorul principal, reprezintă una dintre caracteristicile tehnice prin care BIEMMEDUE diferențiază seria PHOEN. Producătorul subliniază faptul că acesta înlocuiește soluțiile standardizate sau sistemele simplificate utilizate pe echipamentele economice.
În plus, cele două trepte de putere permit adaptarea funcționării la necesarul real, iar posibilitatea de conectare la un termostat permite automatizarea încălzirii.

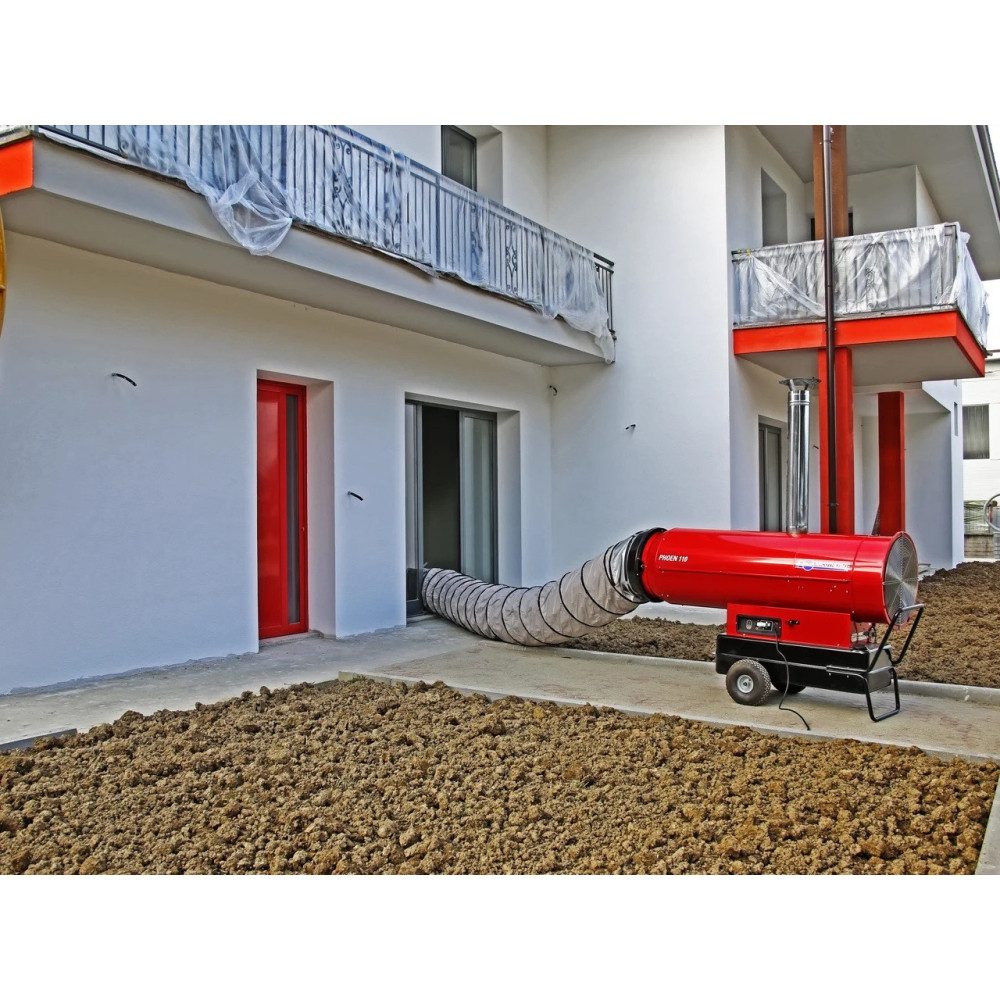

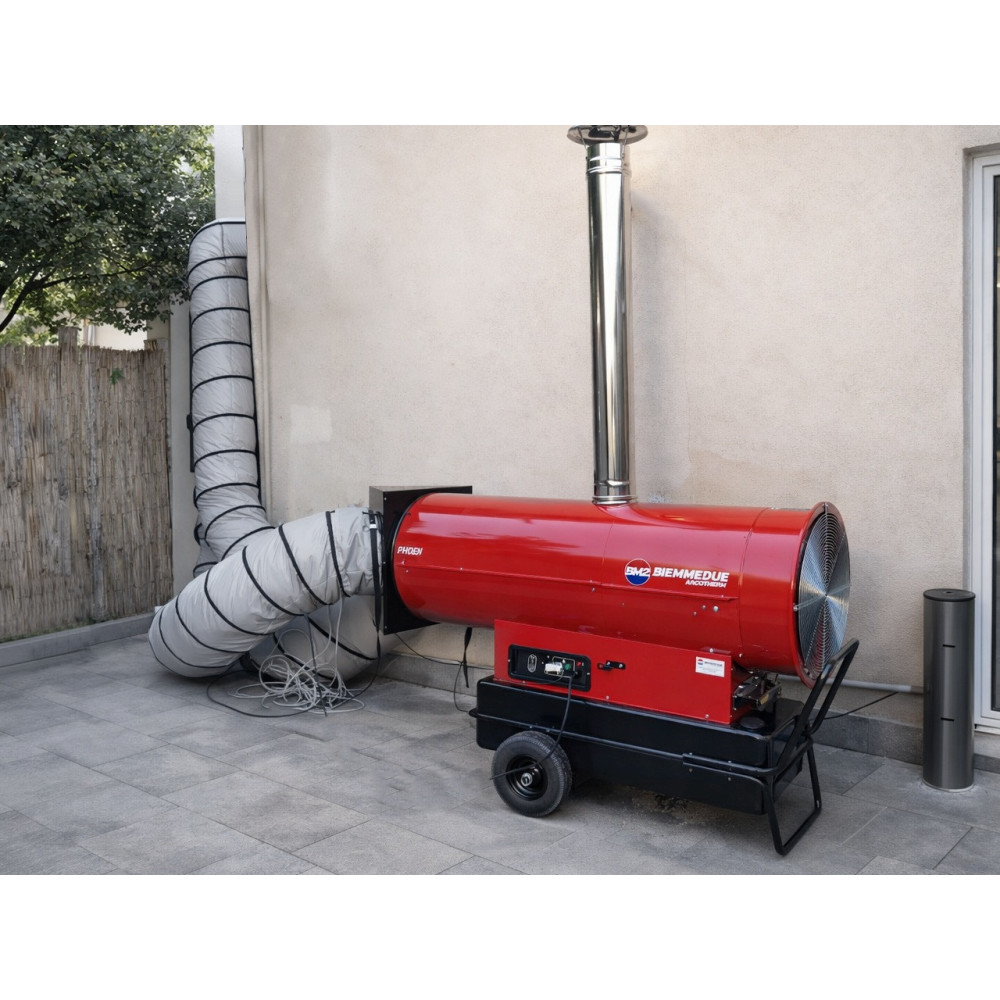

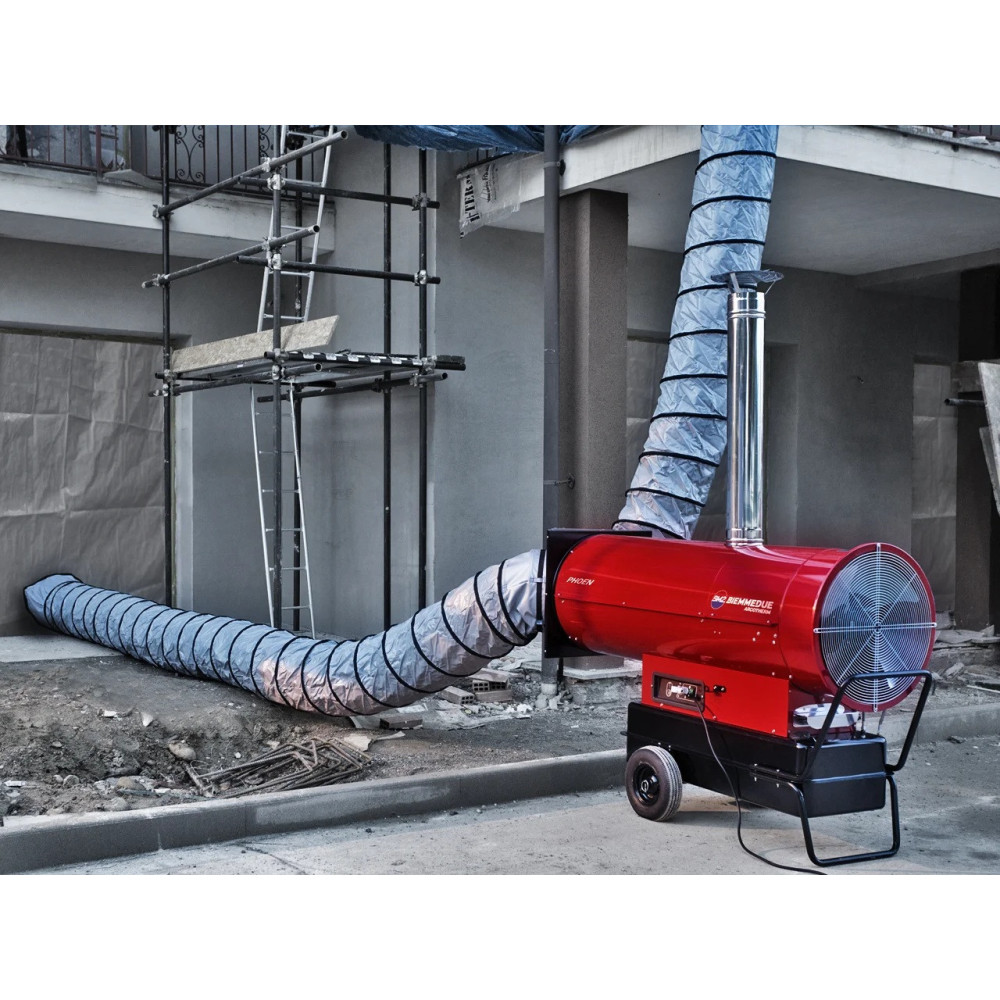

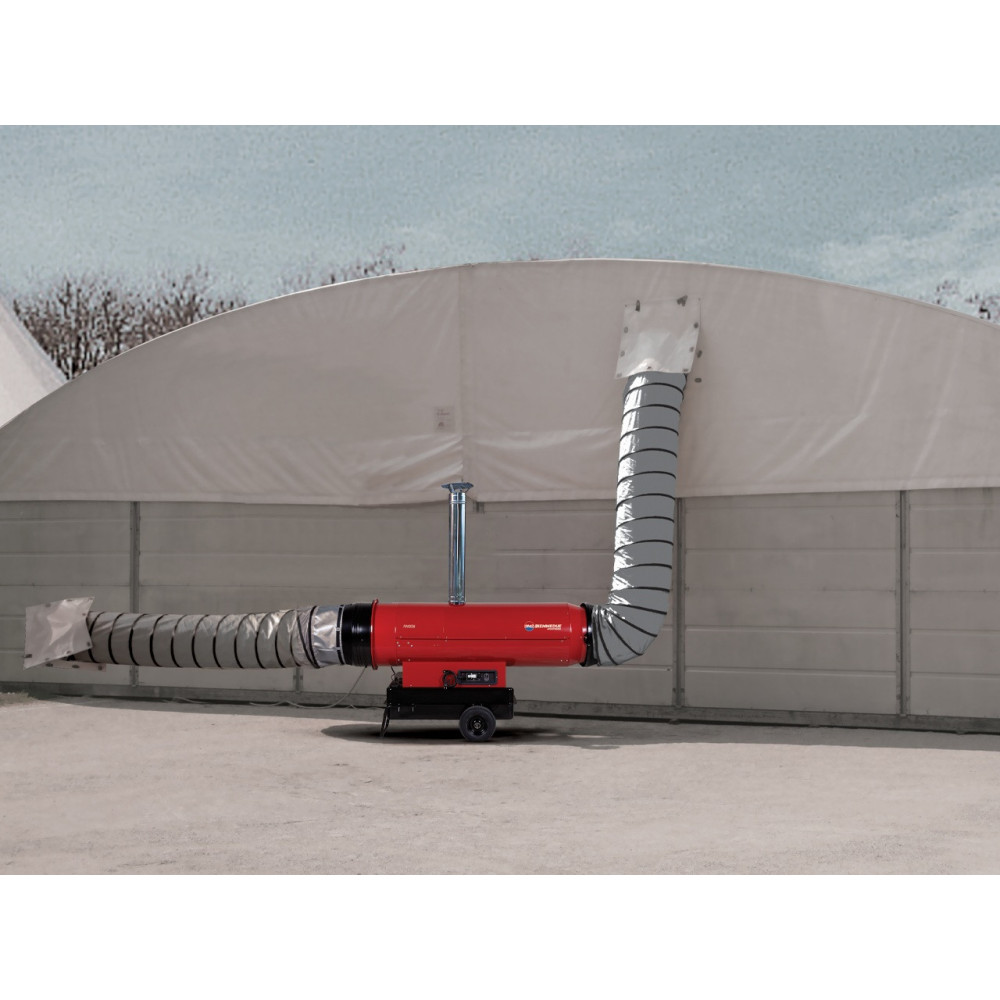

Sistemul de tubulaturi face posibilă amplasarea generatorului la distanță și transportul aerului cald exact în zona necesară.
Pentru utilizare intensivă în construcții, industrie sau evenimente, această flexibilitate poate fi mult mai importantă decât simpla valoare a puterii termice.
Aplicații recomandate
BIEMMEDUE PHOEN 110 este recomandat pentru:
- șantiere de construcții;
- încălzirea clădirilor în construcție;
- uscarea spațiilor după lucrări;
- încălzirea halelor industriale;
- depozite și spații logistice;
- ateliere și service-uri;
- hangare;
- spații de producție;
- corturi industriale;
- corturi pentru evenimente;
- structuri temporare;

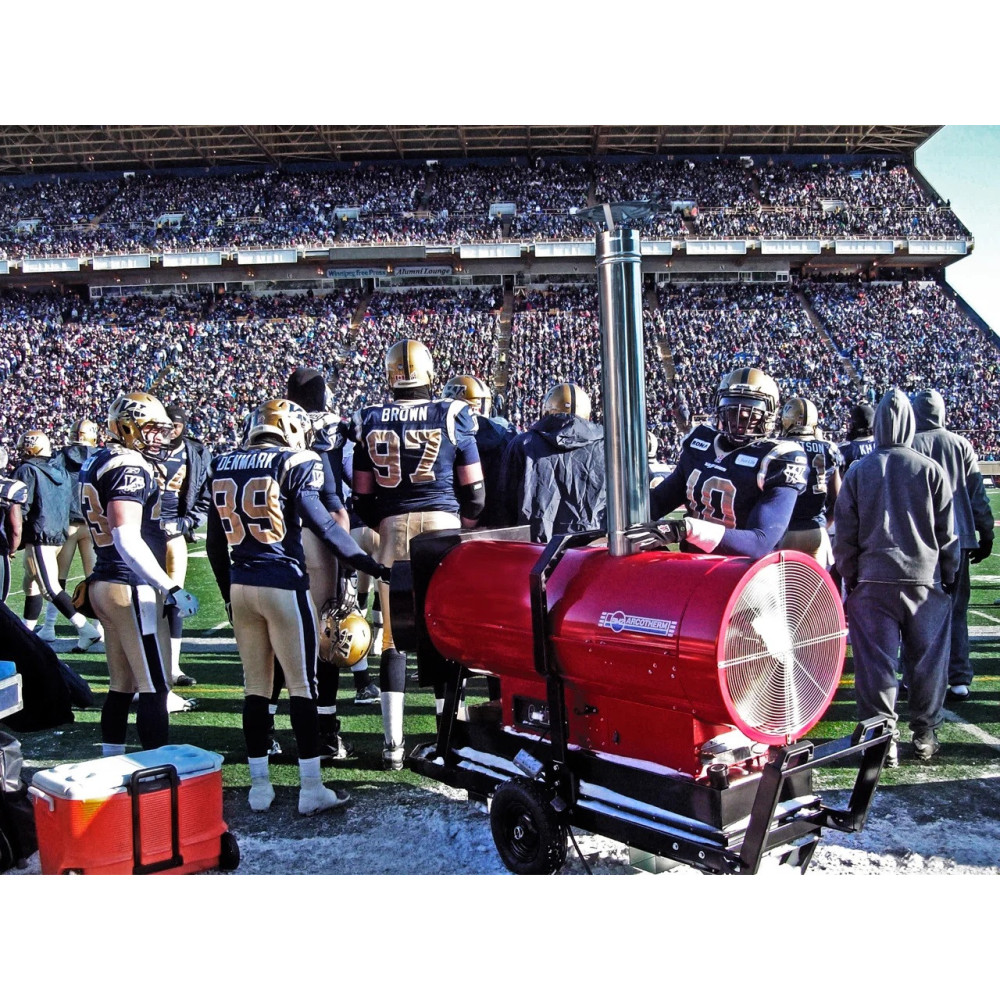

- expoziții și evenimente;
- sere;
- spații agricole;
- ferme;
- depozite agricole;
- lucrări de renovare;
- încălzirea temporară a unor spații mari;
- aplicații unde aerul cald trebuie transportat prin tubulatură;
- aplicații unde gazele de ardere trebuie evacuate separat.
Biemmedue indică PHOEN pentru aplicații care merg de la construcții și agricultură până la evenimente, iar generatoarele cu ardere indirectă sunt recomandate atunci când este necesară distribuirea unui aer încălzit fără introducerea directă a gazelor de ardere în zona de lucru.
