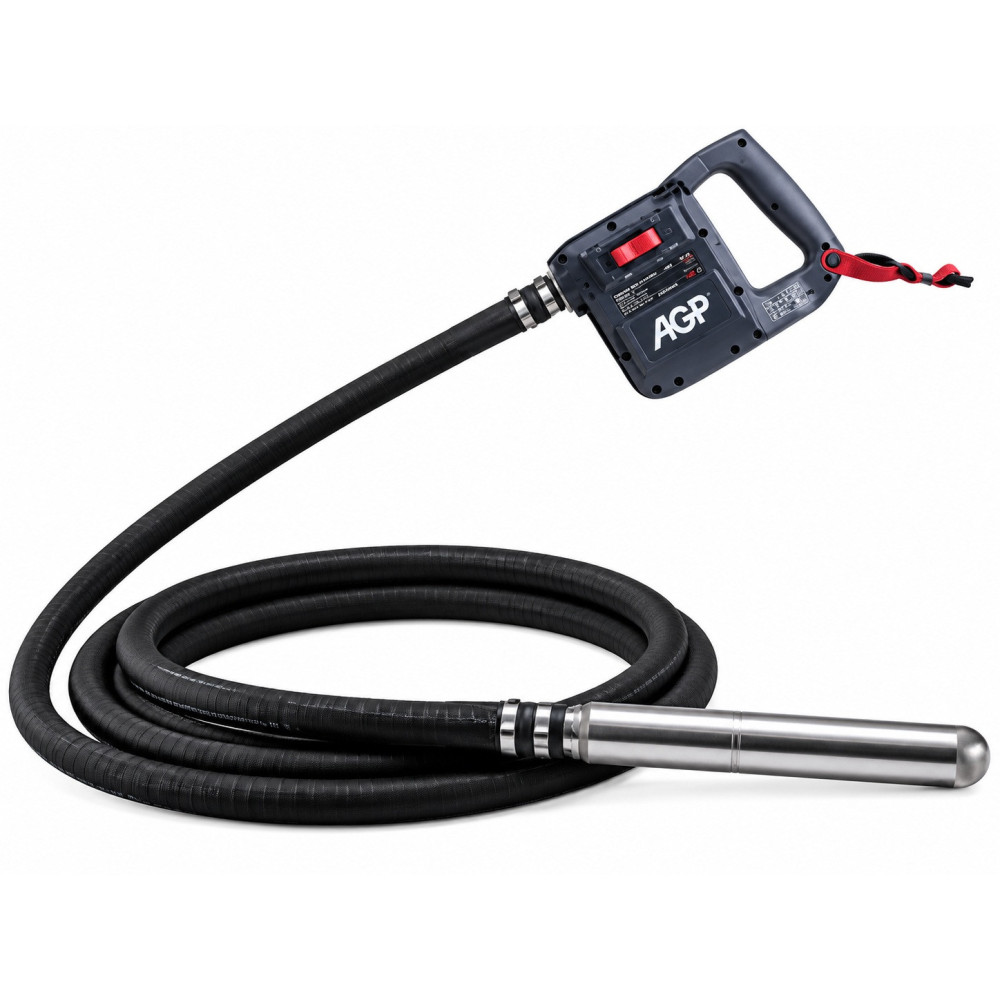

Vibrator de beton profesional AGP H43, Ø43 mm, 700 W, 400Hz, 12.500 vibrații/min, convertizor electronic integrat
AGP H43 este un vibrator profesional de beton de înaltă frecvență, echipat cu cap vibrator de Ø43 mm, motor electric de 700 W integrat direct în capul vibrator și convertizor electronic încorporat. Este proiectat pentru vibrarea rapidă și eficientă a betonului proaspăt, inclusiv în aplicații solicitante, în zone cu armătură densă, în colțuri și în situații în care betonul cu consistență mai rigidă trebuie distribuit și compactat uniform.
Sistemul de vibrare funcționează la o frecvență a motorului de 400 Hz și dezvoltă 12.500 vibrații/min, cu o forță centrifugă de 2.489 N. Motorul PMSM este poziționat direct în capul vibrator din oțel întărit, eliminând necesitatea unui arbore mecanic de transmisie prin furtun. Această construcție reduce pierderile prin frecare și permite transmiterea mai eficientă a energiei către masa de beton.
Un avantaj major al modelului H43 este convertorul de frecvență integrat. Operatorul nu mai trebuie să transporte și să conecteze un convertor separat: vibratorul se conectează direct la sursa monofazată de alimentare, electronica integrată gestionând alimentarea motorului de înaltă frecvență. Sistemul este compatibil cu 230 V, 50 Hz, ceea ce îi oferă flexibilitate ridicată în exploatare.
Cu protecție IP67, cablu de alimentare de 15 m, furtun standard de 5 m și întrerupător PRCD montat pe cablu, AGP H43 este conceput pentru condiții dificile de șantier și pentru accesul în cofraje adânci, stâlpi, pereți și alte structuri unde mobilitatea și raza de acțiune sunt importante.
Sistem profesional de înaltă frecvență – 400 Hz
AGP H43 utilizează un sistem avansat PMSM – Permanent Magnet Synchronous Motor, cu frecvență de lucru de 400 Hz.
Motorul este montat direct în capul vibrator.
Această soluție oferă o eficiență superioară sistemelor tradiționale de aproximativ 200 Hz bazate pe motoare de inducție. Producătorul compară tehnologia cu sisteme PMSM utilizate inclusiv în aplicații avansate, unde eficiența și raportul putere/dimensiune sunt importante.
Avantajele practice ale motorului direct în cap sunt:
- transmiterea eficientă a vibrațiilor;
- eliminarea arborelui mecanic flexibil;
- reducerea pierderilor prin frecare;
- răspuns rapid al capului vibrator;
- mai puține componente mecanice în furtun;
- eficiență ridicată în compactarea betonului.
12.500 vibrații/min și forță centrifugă 2.489 N
Performanța de compactare este definită de:
- Frecvență vibrare: 12.500 vibrații/min
- Forță centrifugă: 2.489 N.
Vibrațiile de înaltă frecvență permit fluidizarea temporară a betonului proaspăt în jurul capului vibrator, facilitând evacuarea aerului captiv și redistribuirea agregatelor.
Prin compactarea corespunzătoare se urmărește:
- eliminarea golurilor de aer;
- reducerea apariției segregarilor - cuiburi de pietris;
- îmbunătățirea contactului betonului cu armătura;
- umplerea mai bună a colțurilor cofrajului;
- obținerea unei structuri mai dense și mai uniforme;
- îmbunătățirea calității suprafeței după decofrare.
Eficiența reală depinde și de consistența betonului, dimensiunea elementului, distanța dintre armături și tehnica operatorului.
Cap vibrator Ø43 mm
AGP H43 utilizează un cap vibrator cu dimensiunile: diametru Ø43 mm si lungime 300 mm.
Diametrul de 43 mm oferă un compromis foarte bun între forță de vibrare și accesibilitate în zonele cu armătură.
Este suficient de compact pentru numeroase aplicații în stâlpi, grinzi, pereți, fundații și cofraje cu armătură, dar dezvoltă în același timp o forță centrifugă de 2.489 N.
AGP evidențiază în mod special eficiența H43 pentru situații dificile, inclusiv pentru deplasarea unui amestec de beton mai rigid în colțuri și în jurul barelor de armătură.

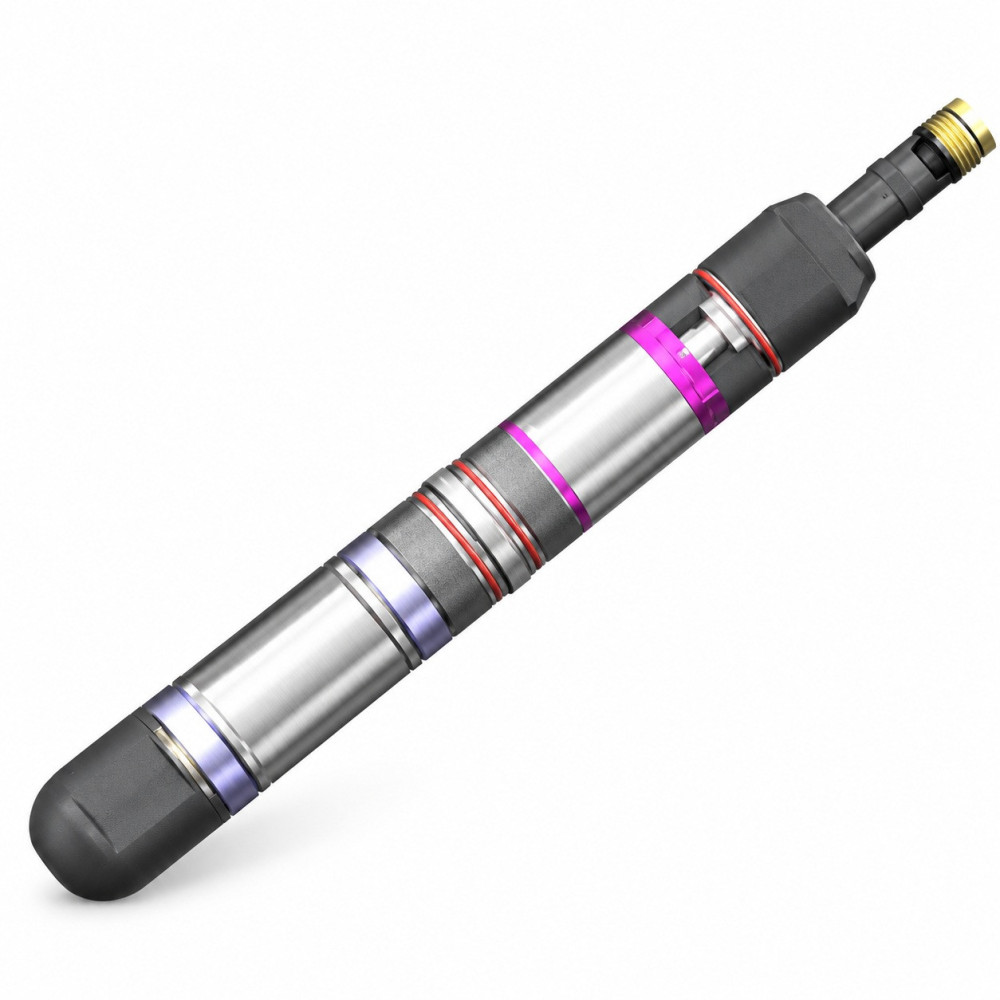

Motor de 700 W integrat în capul vibrator
Puterea nominală a sistemului este 700 W.
În loc ca motorul să fie poziționat la distanță și să transmită mișcarea mecanic printr-un arbore flexibil, la H43 motorul este montat direct în capul vibrator.
Această soluție constructivă elimină o parte importantă din pierderile mecanice și permite utilizarea furtunului în principal pentru:
- cablurile electrice;
- protecția acestora;
- manipularea și poziționarea capului.

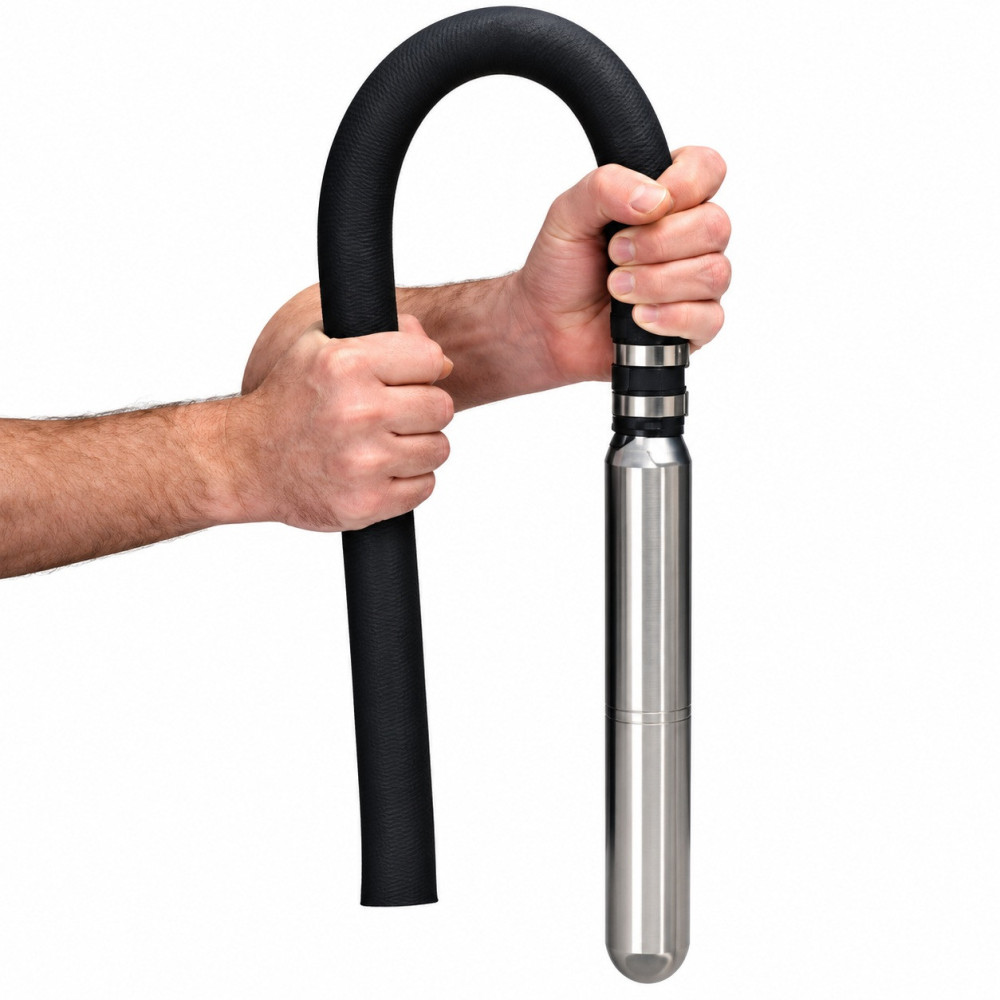

Fără arbore mecanic în furtun
AGP precizează că H43 nu utilizează un driveshaft / arbore de transmisie mecanică în furtun.
Într-un vibrator convențional cu ax flexibil, puterea motorului este transmisă mecanic pe lungimea furtunului, ceea ce poate genera:
- frecare;
- încălzire;
- pierderi mecanice;
- uzură.
La H43, furtunul transportă cablurile electrice către motorul amplasat în capul vibrator. Producătorul declară că această configurație oferă o eficiență de vibrare mai ridicată față de sistemele bazate pe cablu de transmisie.
Convertizor electronic integrat
Unul dintre cele mai importante avantaje ale H43 este convertizorul integrat în aceeași unitate.
Nu este necesară achiziționarea sau transportarea pe șantier a unei unități externe separate de tip convertizor.
Sistemul electronic transformă alimentarea monofazată astfel încât motorul vibrator să funcționeze la frecvența necesară de 400 Hz.

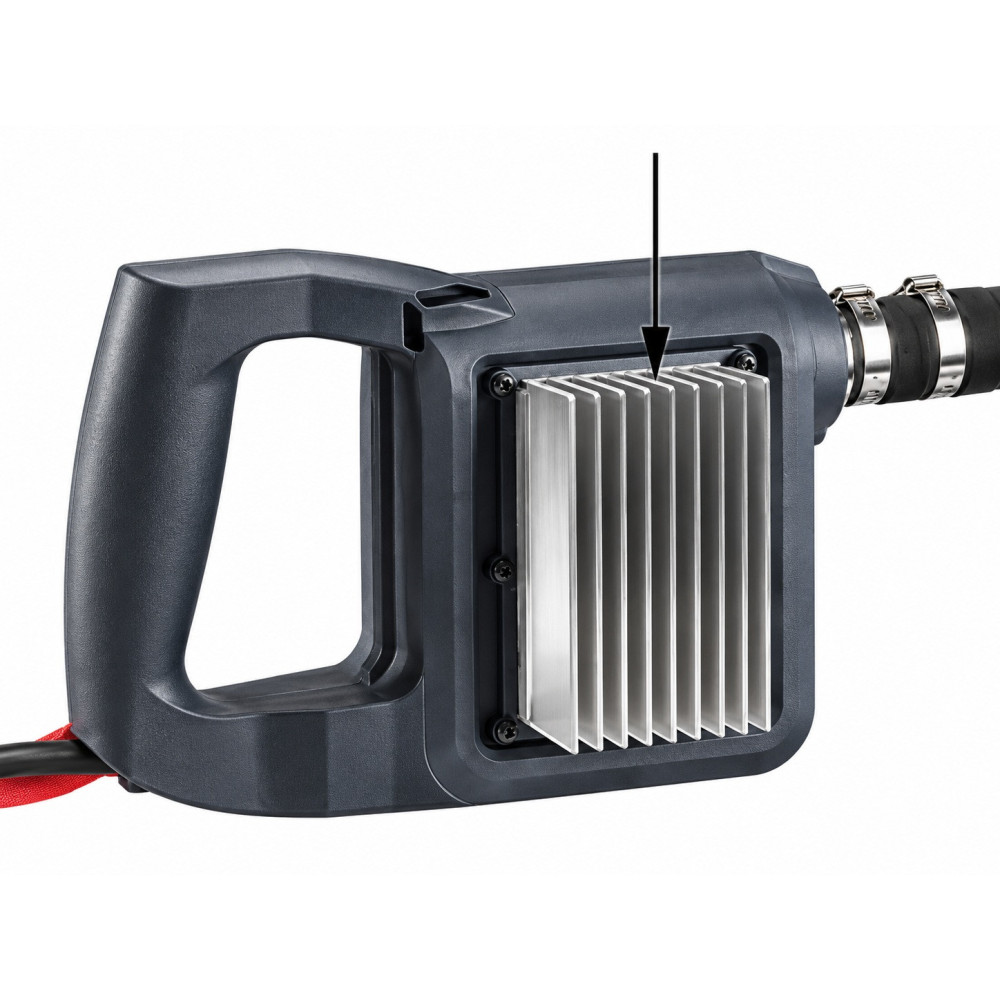

Carcasa convertorului este prevăzută cu un radiator exterior de dimensiuni mari, cu aripioare, pentru:
- răcire eficientă;
- disiparea căldurii;
- întreținere și curățare mai ușoară.
Dimensiunile convertorului sunt: 260 × 180 × 120 mm.
Electronică inteligentă de protecție
Convertizorul electronic nu are numai rolul de a alimenta motorul la frecvența corespunzătoare.
AGP integrează protecții electronice pentru: suprasarcină, supratensiune, subtensiune.
Aceste protecții monitorizează condițiile electrice de funcționare și contribuie la protejarea motorului și a convertizorului.
Construcție IP67 – protecție ridicată pentru șantier
AGP H43 are grad de protecție IP67.
Acesta reprezintă un avantaj important pentru un echipament care lucrează permanent în apropierea betonului proaspăt, a apei și a prafului.
Construcția este concepută pentru utilizare profesională în condiții dificile și contribuie la protejarea componentelor electrice împotriva pătrunderii prafului și apei, în limitele definite de clasificarea IP67.
Cablu electric de 15 metri
Lungimea cablului de alimentare este 15 m.
Această lungime permite operatorului să se deplaseze pe o zonă extinsă a șantierului fără repoziționarea frecventă a sursei de alimentare.
Este deosebit de utilă pentru:
- fundații;
- planșee;
- pereți lungi;
- stâlpi;
- zone cu acces dificil;
- cofraje extinse.

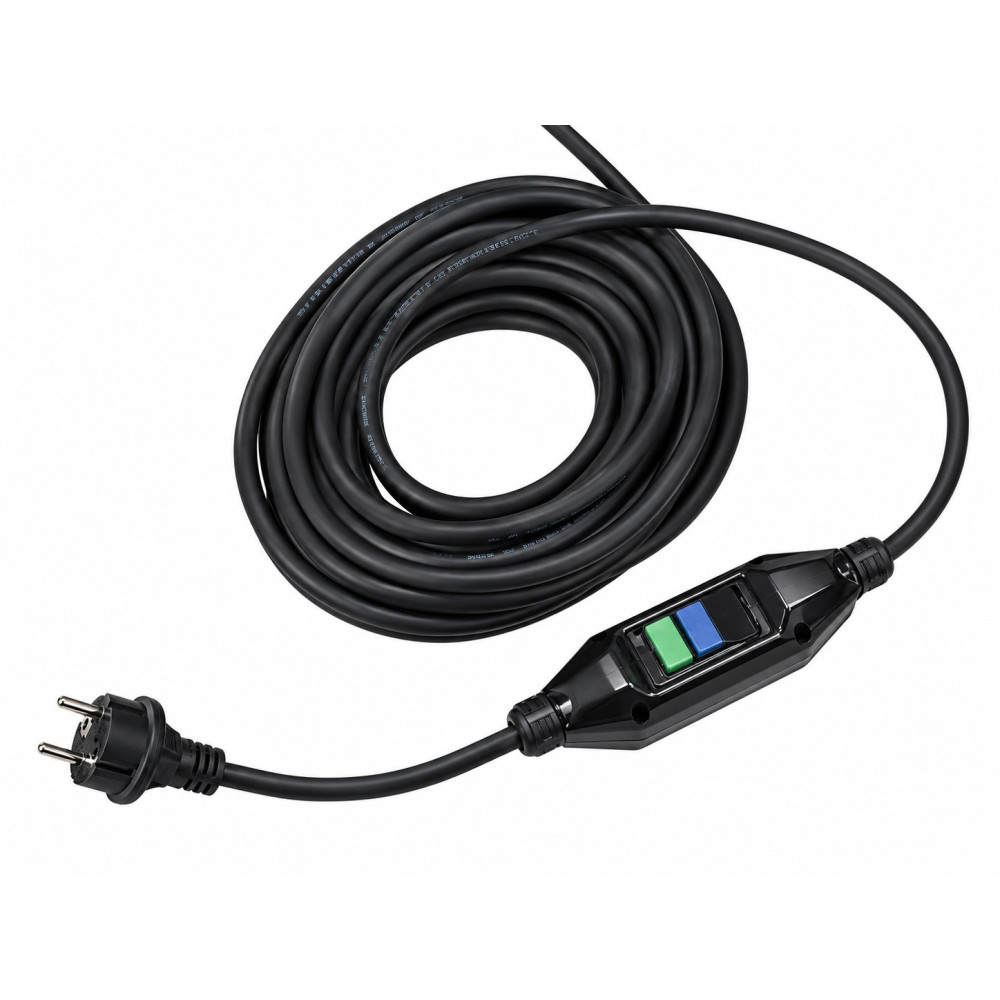

PRCD montat pe cablu
H43 este echipat standard cu Inline PRCD Interrupter și este clasificat Clasa I cu PRCD.
PRCD-ul oferă protecție suplimentară împotriva curenților reziduali și este o dotare importantă pentru un echipament profesional utilizat în mediul umed specific betonării.
Înaintea utilizării, sistemul PRCD trebuie verificat și exploatat conform instrucțiunilor producătorului.
Furtun de lucru de 5 metri
Configurația standard include:
- Diametru furtun: Ø36 mm
- Lungime furtun: 5 m
Furtunul lung permite accesul în cofraje adânci, inclusiv stâlpi.
Lungimea de 5 m permite ca unitatea electronică și zona de alimentare să rămână la distanță, în timp ce capul vibrator poate fi introdus adânc în structura turnată.
Furtunuri cu lungimi diferite
AGP permite configurarea H43 și cu alte lungimi de furtun: 2 m, 3 m, 5m, precum și posibilitatea unor lungimi personalizate la cerere.
Astfel, echipamentul poate fi adaptat tipului de lucrare.
Pentru lucrări obișnuite poate fi suficientă o lungime mai redusă, în timp ce stâlpii înalți sau cofrajele adânci beneficiază de furtunul de 5 m sau de configurații speciale.
Date tehnice - Vibrator de beton AGP H43
- Producător: AGP
- Model: H43
- Tip echipament: vibrator profesional pentru beton
- Tip sistem: vibrator de înaltă frecvență cu convertizor integrat
- Diametru cap vibrator: Ø43 mm
- Lungime cap vibrator: 300 mm
- Putere motor: 700 W
- Tensiune alimentare: 230 V
- Frecvență alimentare: 50 Hz
- Tip alimentare: monofazată
- Frecvență motor: 400 Hz
- Frecvență vibrare: 12.500 vibrații/min
- Forță centrifugă: 2.489 N
- Motor: PMSM de înaltă frecvență integrat în capul vibrator
- Arbore mecanic de transmisie în furtun: nu
- Diametru furtun: Ø36 mm
- Lungime furtun standard: 5 m
- Lungime cablu de alimentare: 15 m
- Grad de protecție: IP67
- Clasă izolație / protecție: Clasa I cu PRCD
- PRCD: da, integrat pe cablul de alimentare
- Convertizor electronic: integrat
- Protecție suprasarcină: da
- Protecție supratensiune: da
- Protecție subtensiune: da
- Dimensiuni convertizor L × l × H: 260 × 180 × 120 mm
- Greutate totală: 9,7 kg
Echipare standard
Vibratorul de beton AGP H43 se livrează standard cu:
- unitate vibrator de beton AGP H43 de înaltă frecvență;
- motor de 700 W integrat în capul vibrator;
- cap vibrator Ø43 × 300 mm;
- furtun Ø36 mm, lungime standard 5 m;
- convertizor electronic integrat;
- cablu de alimentare de 15 m;
- întrerupător PRCD montat pe cablu;
- curea de transport / strap;
- sistem standard de prindere a furtunului tip band clamp.
Avantajele vibratorului AGP H43
Frecvență ridicată de vibrare
12.500 vibrații/min permit compactarea rapidă și eficientă a betonului.
Forță centrifugă 2.489 N
Oferă energie suficientă pentru lucrări profesionale și pentru beton cu consistență mai dificilă.
Motor direct în capul vibrator
Reduce pierderile mecanice și îmbunătățește eficiența transmiterii energiei.
Fără ax flexibil mecanic
Furtunul nu trebuie să transmită rotația motorului pe întreaga lungime, eliminând o sursă importantă de frecare și pierdere de putere.
Convertizor integrat
Nu este necesară transportarea unei unități externe separate.
Alimentare universală 230 V
Electronica permite utilizarea în rețele monofazate diferite.
Protecție IP67
Construcție potrivită mediului solicitant al șantierelor de beton.
Cablu de 15 m
Oferă rază mare de lucru.
Furtun de 5 m
Permite accesul în cofraje adânci și stâlpi.
Protecții electronice
Sistemul monitorizează suprasarcina și tensiunile prea mari sau prea mici.
PRCD inclus
Oferă un nivel suplimentar de protecție electrică.
Greutate de 9,7 kg
Raport bun între capacitatea de vibrare, convertizorul integrat și portabilitatea întregului sistem.
De ce să alegi AGP H43?
AGP H43 este o alegere foarte bună pentru profesioniștii care doresc un vibrator de beton compact și performant, fără motor extern voluminos și fără arbore flexibil mecanic tradițional.
Principalul avantaj este arhitectura sistemului: motor PMSM de 400 Hz direct în capul vibrator + convertizor integrat + furtun fără arbore mecanic.
Această construcție reduce pierderile de energie și permite obținerea unei acțiuni de vibrare eficiente direct în masa de beton.
Combinația dintre:
- 700 W
- 12.500 vibrații/min
- 2.489 N forță centrifugă
- cap Ø43 mm
- furtun 5 m
- cablu 15 m
- IP67
- PRCD
îl recomandă pentru exploatare profesională zilnică.
Un alt avantaj important este simplitatea instalării: nu mai este necesar un convertizor exterior separat. Operatorul conectează echipamentul la alimentarea monofazată compatibilă, iar convertorul integrat gestionează motorul de 400 Hz.
Pentru ce aplicații este recomandat?
AGP H43 este recomandat pentru compactarea betonului proaspăt în:
- fundații;
- grinzi de fundare;
- radiere;
- pereți din beton armat;
- stâlpi;
- grinzi;
- planșee;
- diafragme;
- elemente prefabricate;
- cofraje înalte sau adânci;
- structuri cu armătură densă;
- zone greu accesibile;
- colțurile cofrajelor;
- zone din jurul barelor de armătură;
- beton cu consistență mai rigidă;
- construcții civile;
- construcții industriale;
- lucrări de infrastructură.
AGP evidențiază în mod explicit eficiența H43 în situații dificile, cum sunt deplasarea betonului rigid spre colțurile cofrajului și compactarea în jurul armăturii.
De ce este importantă vibrarea betonului?
Betonul proaspăt poate reține aer între agregate, în jurul barelor de armătură și în zonele mai greu accesibile ale cofrajului.
Prin vibrare corectă, amestecul este compactat și se poate distribui mai uniform în cofraj.
O compactare corespunzătoare contribuie la:
- reducerea golurilor de aer;
- reducerea cuiburilor de pietriș - segregarilor;
- acoperirea mai uniformă a armăturii;
- umplerea colțurilor;
- obținerea unei structuri mai compacte;
- obținerea unui aspect mai uniform după decofrare.
AGP H43 este proiectat exact pentru această etapă a turnării betonului.
Recomandări de utilizare
Capul vibrator trebuie introdus controlat și cât mai vertical posibil în betonul proaspăt.
Pozițiile succesive de vibrare trebuie stabilite astfel încât zonele de acțiune să se suprapună suficient pentru compactarea uniformă.
Capul nu trebuie utilizat pentru împingerea laterală agresivă a betonului și trebuie evitat contactul prelungit cu armătura sau cofrajul.
Vibrarea excesivă trebuie de asemenea evitată, deoarece poate favoriza segregarea betonului.
Înainte de utilizare trebuie verificată funcționarea PRCD, starea cablului, furtunului și a capului vibrator.
După finalizarea lucrării, betonul trebuie curățat de pe cap și furtun înainte de întărire, respectând instrucțiunile AGP.
AGP H43 este un vibrator de beton profesional de înaltă frecvență, construit în jurul unui sistem modern cu motor PMSM de 400 Hz amplasat direct în capul vibrator și convertizor electronic integrat.
Cu 700 W, 12.500 vibrații/min, 2.489 N, cap de Ø43 mm, furtun de 5 m, cablu de 15 m, protecție IP67 și PRCD, H43 este o soluție foarte bine adaptată lucrărilor profesionale de compactare a betonului în fundații, pereți, stâlpi, grinzi și elemente puternic armate.
