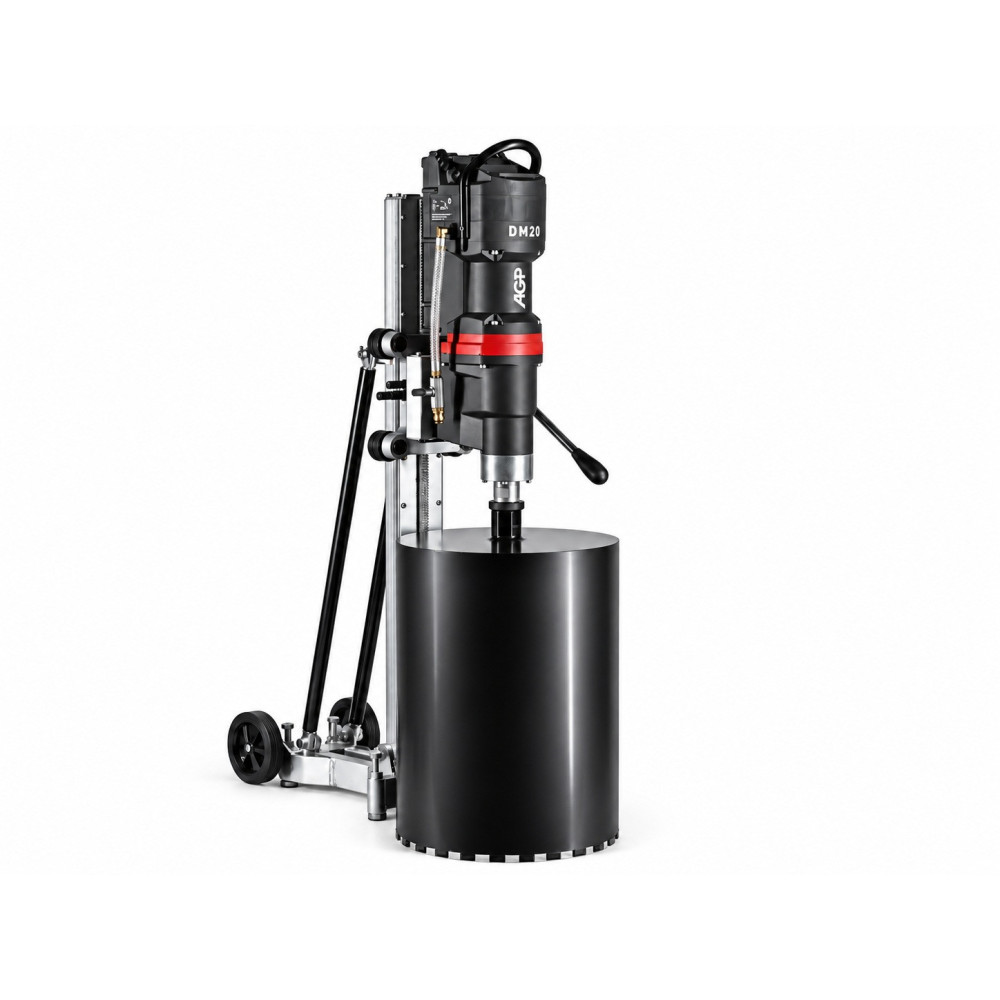

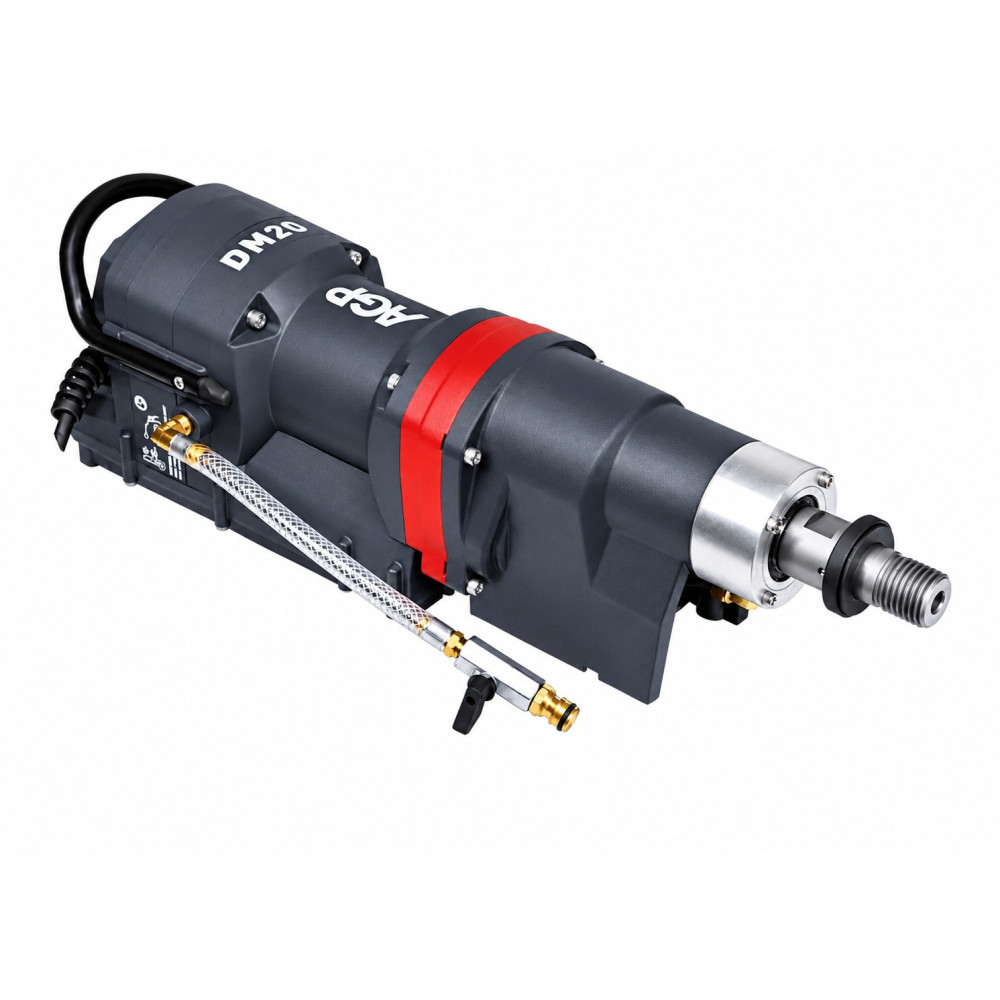

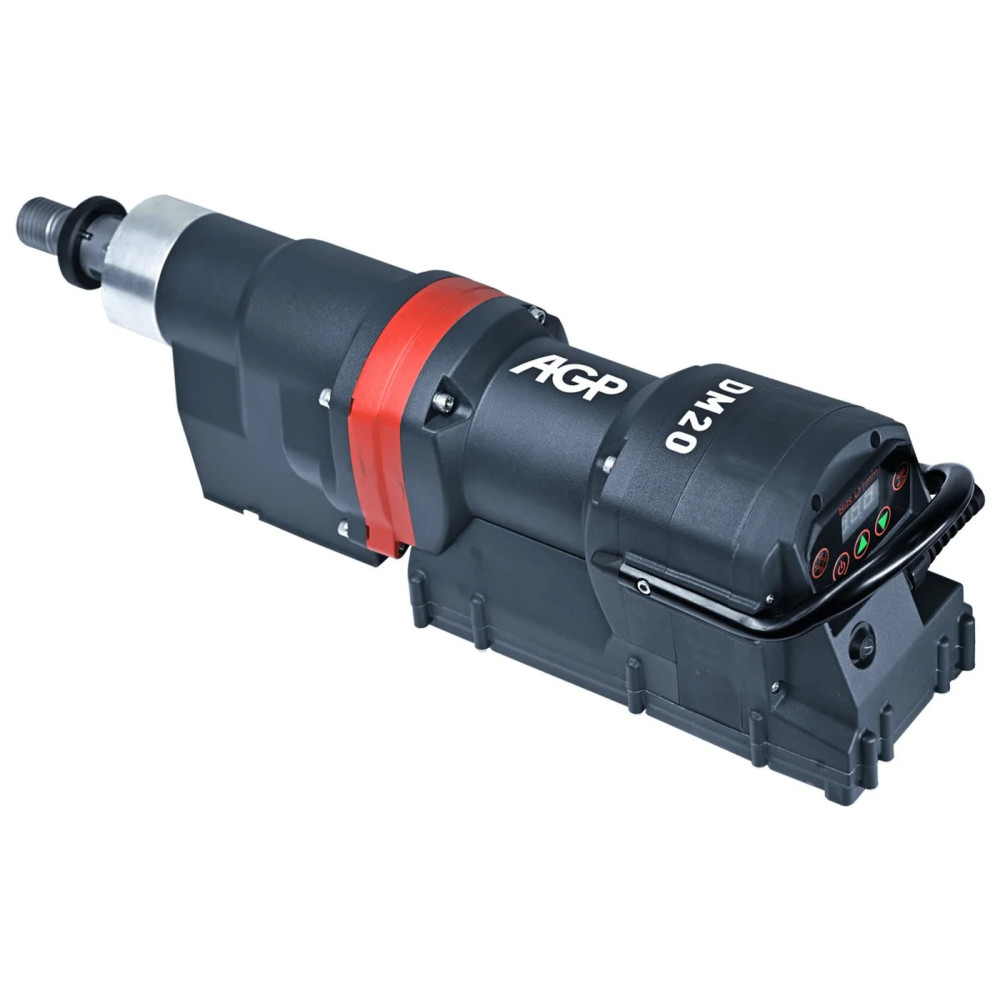

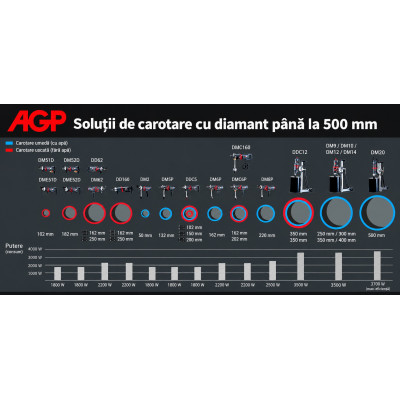

Mașină profesională de carotat cu apă AGP DM20, 3700 W, 230 V, Ø500 mm
AGP DM20 este un motor profesional de ultimă generație pentru carotare diamantată umedă pe stativ, proiectat pentru lucrări de mare capacitate în beton și beton armat, cu diametre de carotare de până la Ø500 mm.
Modelul utilizează un motor sincron cu magneți permanenți PMSM, brushless, de înaltă frecvență și răcit cu apă, capabil să ofere un nivel foarte ridicat de eficiență energetică pentru un motor monofazat. Puterea absorbită este de 3700 W / 16 A, iar puterea utilă este de 3,3 kW / 4,4 CP. Alimentarea se realizează direct de la o rețea standard 230 V / 50 Hz, convertizorul de înaltă frecvență fiind integrat în motor.
DM20 dispune de un sistem electronic avansat cu 17 trepte de viteză, selectabile direct de la panoul de comandă și reglabile inclusiv în timpul funcționării. Domeniul turațiilor nominale sub sarcină este de 220–540 rpm, permițând adaptarea precisă a vitezei la diametrul carotei.
În plus, modelul integrează tehnologii specifice lucrărilor profesionale de mare diametru: Ferro-Fix Rebar Assist pentru traversarea armăturilor, funcție automată Bit Threading pentru montarea carotelor mari, afișaj LED cu diametrul carotei, modul de lucru, contor de ore, indicator de service și coduri de eroare, precum și un indicator separat pentru sarcina și temperatura motorului.
Carotare umedă până la Ø500 mm
AGP DM20 este proiectat pentru carotări diamantate umede de diametru mare, cu diametru maxim de carotare Ø500 mm.
Domeniu de lucru este: Ø72–500 mm
Capacitatea mare îl recomandă pentru lucrări precum:
- traversări prin pereți groși din beton armat;
- planșee;
- fundații;
- conducte de diametru mare;
- canalizări tehnice;
- instalații HVAC industriale;
- ventilație;
- trasee tehnologice;
- găuri pentru conducte și instalații industriale;
- lucrări de infrastructură;
- aplicații profesionale de carotare diamantată.
Carotarea cu apă asigură răcirea coroanei diamantate și evacuarea eficientă a materialului rezultat din tăiere.
Motor PMSM brushless de înaltă frecvență
Elementul central al modelului DM20 este motorul PMSM – Permanent Magnet Synchronous Motor
Acesta este:
- Brushless – fără perii de carbon
- De înaltă frecvență
- Răcit cu apă.
AGP declară pentru acest sistem o eficiență de ieșire de aproximativ 90%, foarte ridicată pentru un motor monofazat de carotare.
Avantajele tehnologiei PMSM includ:
- eficiență energetică ridicată;
- putere utilă mare;
- lipsa periilor de carbon;
- întreținere redusă comparativ cu motoarele convenționale cu colector;
- comportament stabil la sarcină;
- performanță ridicată la carote de diametre mari.
Putere 3700 W la 230 V monofazat
AGP DM20 oferă:
- Putere absorbită: 3700 W
- Curent nominal: 16 A
- Putere utilă: 3,3 kW / 4,4 CP
- Tensiune: 230 V
- Frecvență: 50 Hz

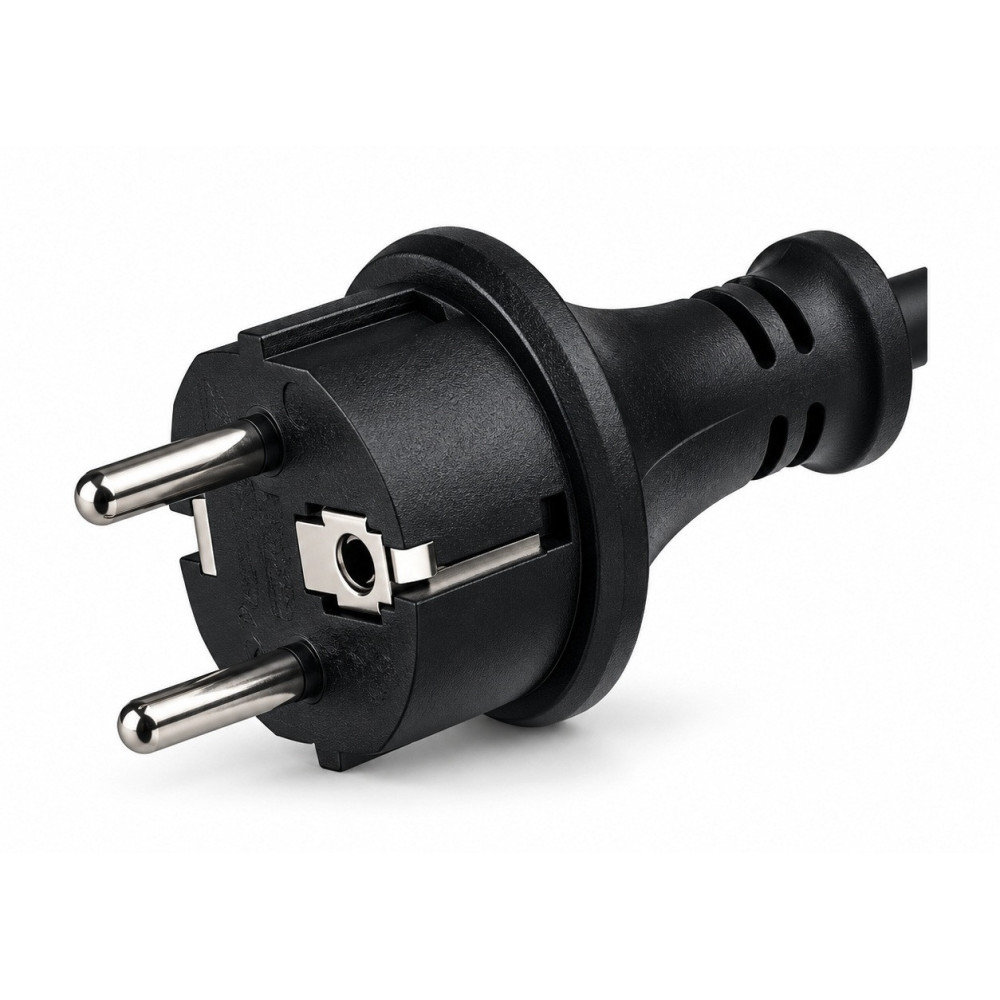

- Alimentare: monofazată.
Un avantaj important este faptul că performanța necesară carotărilor de până la Ø500 mm este obținută de la o rețea monofazată de 230 V, fără necesitatea unei alimentări trifazate.
Convertizor de înaltă frecvență integrat
DM20 are convertizorul electronic de înaltă frecvență integrat direct în unitate.
Nu este necesară conectarea unui convertor extern separat.
Motorul poate fi conectat direct la 230 V monofazat, iar sistemul electronic integrat gestionează funcționarea motorului PMSM.
Avantajele sunt:
- instalare mai simplă pe șantier;
- mai puține componente externe;
- transport mai ușor;
- cablare simplificată;
- configurare rapidă a sistemului de carotare.
17 trepte electronice de viteză
AGP DM20 dispune de 17 trepte electronice de viteză.
Turațiile pot fi selectate simplu de la interfața operatorului și pot fi modificate chiar și în timpul funcționării.
Domeniu turație nominală sub sarcină: 220–540 rpm.
Acest sistem oferă un avantaj major față de o transmisie convențională cu numai 3 sau 4 trepte, deoarece permite adaptarea mult mai fină a turației la:
- diametrul carotei;
- tipul materialului;
- cantitatea de armătură;
- condițiile concrete de lucru.
Unitatea memorează ultima treaptă de viteză selectată atunci când este reconectată la alimentare.
Cuplu disponibil pe întreaga plajă de turații
Sistemul electronic este proiectat astfel încât motorul să ofere cuplu ridicat pe întreaga plajă de viteze.
Această caracteristică este foarte importantă pentru carotele de diametre mari, unde nu este suficientă doar puterea motorului, ci este necesară și menținerea unui cuplu corespunzător la turații reduse.
Ferro-Fix Rebar Assist
AGP DM20 integrează funcția Ferro-Fix Rebar Assist.
Aceasta este concepută special pentru situațiile în care carota întâlnește armături metalice în beton.
La întâlnirea barei de armătură, operatorul poate activa modul Ferro-Fix prin apăsarea butonului dedicat. După traversarea armăturii, funcția este dezactivată, iar motorul revine la regimul normal de carotare.
Avantajele sunt:
- control mai bun la întâlnirea armăturii;
- traversarea mai ușoară a oțelului;
- reducerea solicitării inutile asupra carotei;
- exploatare mai controlată în beton puternic armat.
Bit Threading – montarea asistată a carotelor mari
Carotele de diametre mari pot fi dificil de montat manual pe arbore.
Pentru aceasta, DM20 dispune de funcția Bit Threading.
Operatorul aliniază carota cu arborele și apasă butonul dedicat, iar motorul rotește automat arborele la turație redusă pentru înfiletarea carotei.
Această funcție facilitează considerabil manipularea carotelor mari și grele.
Avantaje:
- montare mai ușoară;
- efort fizic redus;
- aliniere mai simplă;
- risc redus de deteriorare a filetului;
- timp redus pentru schimbarea carotei.
Interfață electronică profesională

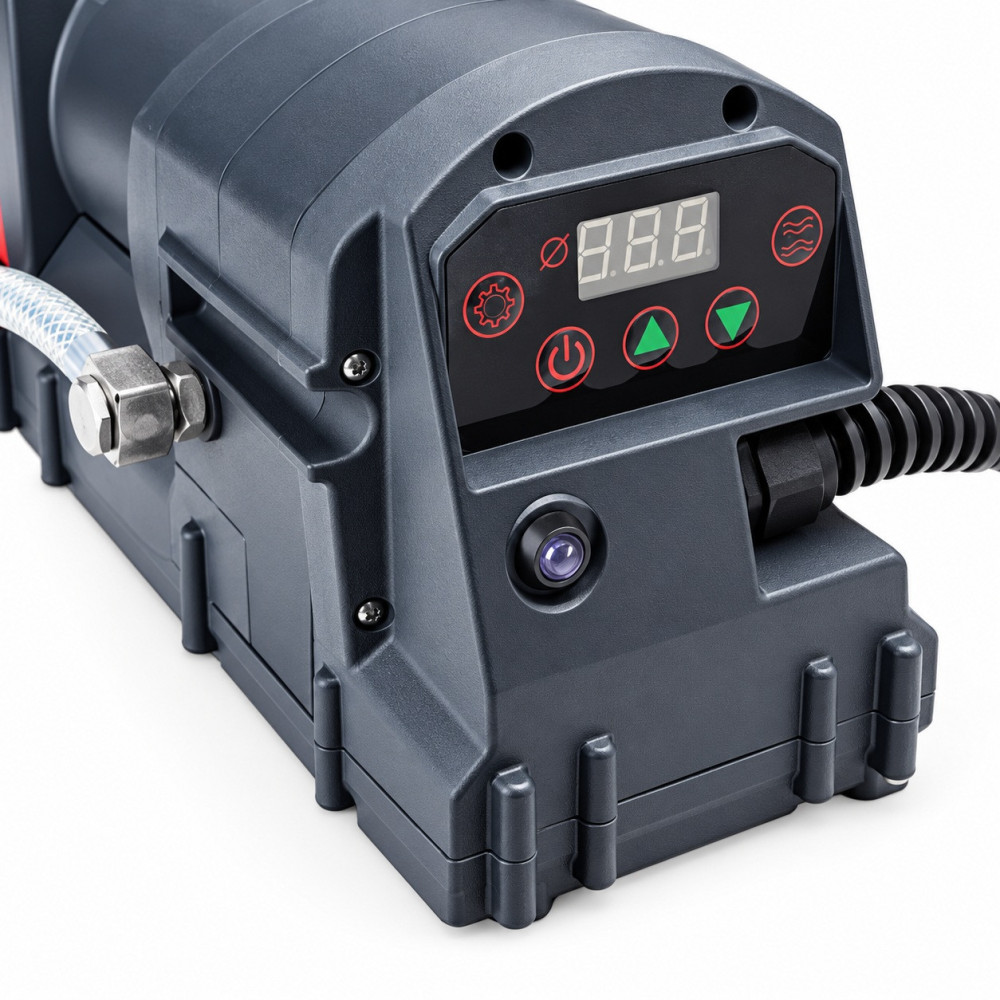

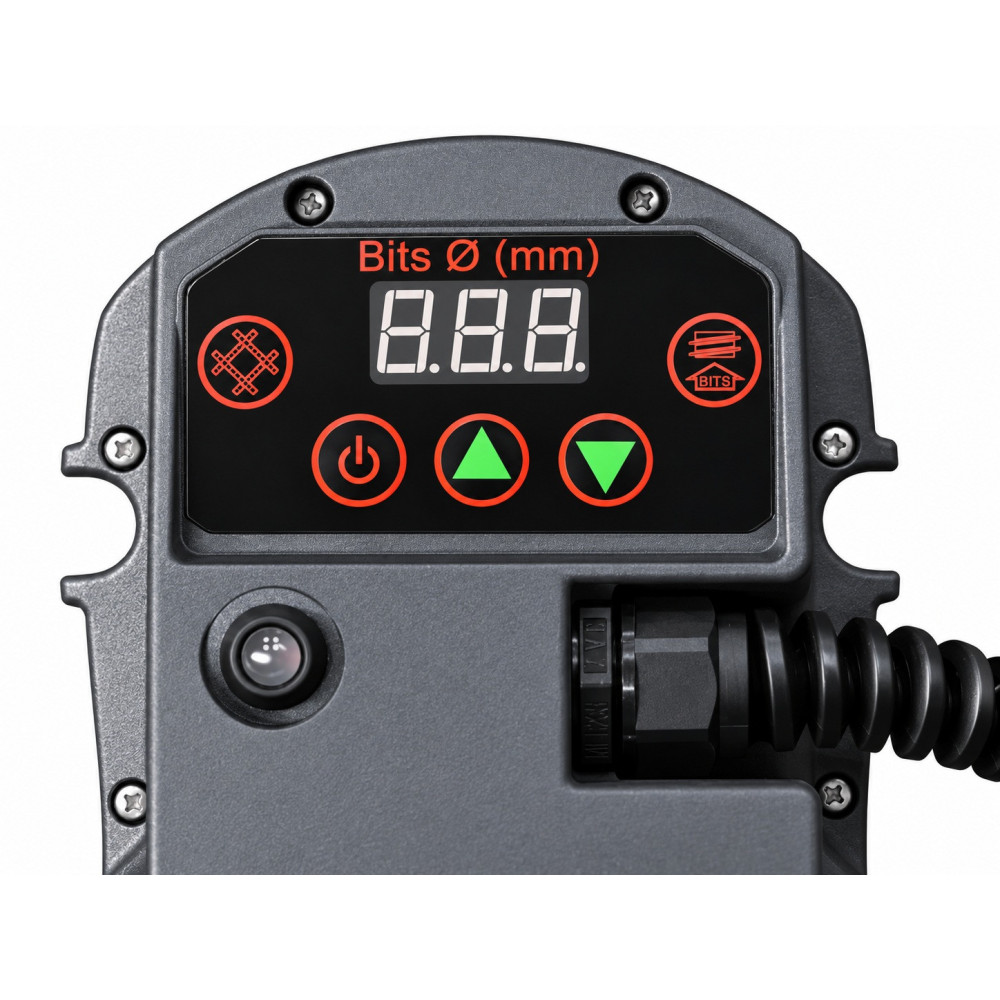

DM20 dispune de un afișaj LED multifuncțional.
Pe ecran pot fi afișate:
- diametrul carotei;
- modul de funcționare;
- indicatorul de service;
- numărul de ore de funcționare;
- codurile de eroare.
Această interfață permite operatorului să monitorizeze mai ușor starea motorului și parametrii principali de funcționare.
Afișarea diametrului în mm sau inch
Diametrul carotei poate fi afișat în milimetri – mm sau inch – in.
Schimbarea unității de măsură se realizează direct din panoul de comandă.
Această funcție este utilă pentru echipele care lucrează cu carote și documentații tehnice în ambele sisteme de măsură.
Indicator LED de sarcină și temperatură
Pe lângă afișajul principal, DM20 dispune de un LED Load Indicator separat, care furnizează informații privind:
- sarcina motorului;
- condiția termică.
Operatorul poate adapta viteza de avans și reduce riscul exploatării motorului în regim necorespunzător.
Răcire cu apă a motorului
Motorul PMSM este răcit cu apă.
Acest sistem permite menținerea unei temperaturi controlate chiar și la solicitări ridicate și contribuie la exploatarea eficientă a motorului în lucrările de diametru mare.
Pentru funcționarea corectă trebuie respectate cerințele producătorului privind alimentarea cu apă.
Protecție IP55
AGP DM20 are Grad de protecție IP55.
Această clasificare oferă protecție împotriva pătrunderii prafului în cantități dăunătoare și împotriva jeturilor de apă, aspect important pentru un motor destinat lucrărilor profesionale de carotare umedă.
Protecție electrică PRCD
DM20 este echipat cu Clasă de izolație Clasa I
PRCD: inclus / integrat în configurația de protecție electrică.
PRCD oferă protecție suplimentară împotriva curenților reziduali și este esențial pentru utilizarea unui echipament electric într-o aplicație de carotare cu apă.
Arbore profesional
AGP declară pentru DM20 filet exterior arbore 1-1/4" UNC.
Filetul 1-1/4" UNC este utilizat pe scară largă pentru carote diamantate profesionale de capacitate mare.
Date tehnice - AGP DM20
- Marcă: AGP
- Model: DM20
- Tip echipament: motor profesional pentru carotare diamantată umedă
- Mod de utilizare: montat pe stativ
- Tip carotare: cu apă / umedă
- Diametru maxim de carotare: Ø500 mm
- Domeniu carotare: Ø72–500 mm
- Putere absorbită: 3700 W
- Curent nominal: 16 A
- Putere utilă: 3,3 kW / 4,4 CP
- Tensiune alimentare: 230 V
- Frecvență: 50 Hz
- Faze: monofazat
- Tip motor: PMSM – motor sincron cu magneți permanenți
- Motor brushless: da
- Motor de înaltă frecvență: da
- Răcire motor cu apă: da
- Convertizor de înaltă frecvență integrat: da
- Număr trepte electronice: 17
- Turații nominale sub sarcină: 220–540 rpm
- Selectare electronică turație: da
- Reglarea vitezei în timpul funcționării: da
- Memorie pentru ultima treaptă selectată: da
- Ferro-Fix Rebar Assist: da
- Bit Threading: da
- Afișaj LED: da
- Afișare diametru carotă: da
- Afișare diametru în mm/inch: da
- Indicator mod de funcționare: da
- Indicator service: da
- Contor ore de funcționare: da
- Afișare coduri de eroare: da
- Indicator LED separat pentru sarcină: da
- Monitorizare termică: da
- Filet exterior arbore: 1-1/4" UNC
- Tip ulei transmisie: 80W-90
- Capacitate ulei transmisie: 400 ml
- Clasă de izolație: Clasa I cu PRCD
- Grad de protecție: IP55
- Greutate netă: 16,7 kg
Echipare standard
Echiparea standard include:
- motor PMSM de înaltă frecvență;
- convertizor electronic integrat;
- sistem electronic de control;
- PRCD aferent clasei de protecție declarate.
Carota diamantată și stativul nu sunt accesorii standard.
Dotări integrate
AGP DM20 beneficiază de:
- motor PMSM brushless;
- răcire cu apă;
- convertor de înaltă frecvență integrat;
- alimentare directă 230 V;
- control electronic al turației;
- 17 trepte electronice;
- memorie pentru ultima treaptă utilizată;
- Ferro-Fix Rebar Assist;
- Bit Threading;
- afișaj LED multifuncțional;
- afișarea diametrului carotei;
- selectarea mm/inch;
- contor de ore;
- indicator de service;
- coduri de eroare;
- LED separat pentru sarcină și condiție termică;
- grad de protecție IP55;
- protecție PRCD.
Accesorii opționale oficiale
Kit distantier 40 mm - 40 mm Extension Spacer Kit
Permite deplasarea motorului față de coloana stativului pentru obținerea spațiului necesar carotelor de diametru mare.
Placă de montaj - Mounting Plate
Permite montarea DM20 pe stativele profesionale compatibile.
Distanțiere modulare
Modular Extension Spacers – pentru stative AGP
Permit configurarea distanței necesare pentru carote de diametre mari.
Stative recomandate
AGP S500
Stativ profesional pentru motoare de carotare pe stativ, cu capacitate de până la Ø500 mm cu distanțierele corespunzătoare.
AGP QS600
Stativ Heavy-Duty pentru aplicații de mare capacitate, cu posibilitatea de carotare până la Ø600 mm cu distanțiere.
Capacitatea mai mare a stativului nu modifică însă capacitatea motorului DM20, care rămâne limitată la Ø500 mm.
Alte echipamente recomandate pentru un sistem complet
În funcție de lucrare, DM20 poate fi utilizat împreună cu:
- carote diamantate profesionale 1-1/4" UNC;
- stativ AGP S500;
- stativ AGP QS600;
- distantier de 40 mm;
- distanțiere modulare;
- placă de montaj;
- sistem de ancorare;
- alimentare cu apă;
- inel colector de apă;
- aspirator umed/uscat pentru colectarea șlamului;
- extensii pentru carote;
- pompă de vacuum și placă vacuum, atunci când configurația stativului permite.
Aceste echipamente sunt opționale.
Avantajele AGP DM20
Capacitate până la Ø500 mm
Permite executarea unor carotări de foarte mare diametru.
3700 W la 230 V
Putere ridicată disponibilă de la o rețea monofazată.
Putere utilă 3,3 kW
Motorul PMSM are o eficiență energetică foarte ridicată.
Motor brushless
Elimină necesitatea periilor de carbon.
Răcire cu apă
Permite control termic eficient la sarcini mari.
Convertor integrat
Nu este necesar un convertor extern.
17 trepte electronice
Permit alegerea foarte precisă a turației.
Reglare în timpul funcționării
Operatorul poate modifica viteza fără oprirea motorului.
Ferro-Fix
Facilitează traversarea armăturilor.
Bit Threading
Simplifică montarea carotelor mari și grele.
Afișaj digital profesional
Prezintă diametrul, modul de lucru, orele de funcționare, service-ul și codurile de eroare.
Indicator LED de sarcină
Oferă informații în timp real despre solicitarea motorului.
IP55
Protecție ridicată pentru mediul dificil de șantier.
PRCD
Protecție electrică esențială în lucrările cu apă.
De ce să alegi AGP DM20?
AGP DM20 este destinat profesionistului care are nevoie de o soluție de mare capacitate pentru carotare umedă, dar dorește în același timp avantajul alimentării monofazate la 230 V.
Principalele sale argumente sunt:
- 3700 W
- 3,3 kW putere utilă
- Ø500 mm capacitate maximă
- motor PMSM brushless
- răcire cu apă
- convertor integrat
- 17 trepte electronice
- 220–540 rpm
- Ferro-Fix
- Bit Threading
- display LED profesional
- IP55
- PRCD
- greutate 16,7 kg.
Față de modelele convenționale cu 3 sau 4 trepte mecanice, DM20 oferă o reglare electronică mult mai fină a vitezei, ceea ce îl face foarte versatil pentru o plajă largă de diametre.
Este un model potrivit pentru firme care execută carotări profesionale de mare diametru și care au nevoie de un sistem modern, controlat electronic și capabil să lucreze direct de la 230 V.
Pentru ce aplicații este recomandată?
AGP DM20 este recomandată pentru:
- carotare umedă în beton;
- carotare umedă în beton armat;
- găuri de diametru foarte mare;
- pereți din beton armat;
- planșee;
- fundații;
- structuri industriale;
- instalații HVAC de mare capacitate;
- ventilație industrială;
- climatizare;
- instalații sanitare;
- conducte de diametru mare;
- canalizări și trasee tehnice;
- instalații electrice;
- treceri pentru cabluri;
- instalații industriale;
- lucrări de infrastructură;
- construcții civile și industriale;
- firme specializate în carotare și tăiere diamantată.
Recomandări de utilizare
Pentru exploatarea corectă a AGP DM20:
- utilizați întotdeauna un stativ profesional compatibil;
- pentru diametre apropiate de Ø500 mm utilizați un stativ suficient de rigid, precum S500 sau QS600 configurat corespunzător;
- ancorați corect stativul;
- utilizați carote diamantate profesionale cu filet 1-1/4" UNC;
- asigurați alimentarea constantă cu apă atât pentru carotare, cât și pentru sistemul de răcire al motorului;
- selectați viteza în funcție de diametrul carotei;
- utilizați Ferro-Fix atunci când carota întâlnește armături;
- utilizați Bit Threading pentru montarea carotelor mari;
- urmăriți permanent indicatorul LED de sarcină și temperatură;
- acordați atenție mesajelor și codurilor de eroare afișate;
- verificați PRCD înainte de începerea lucrului;
- respectați intervalele de service indicate de contorul și sistemul electronic al motorului.

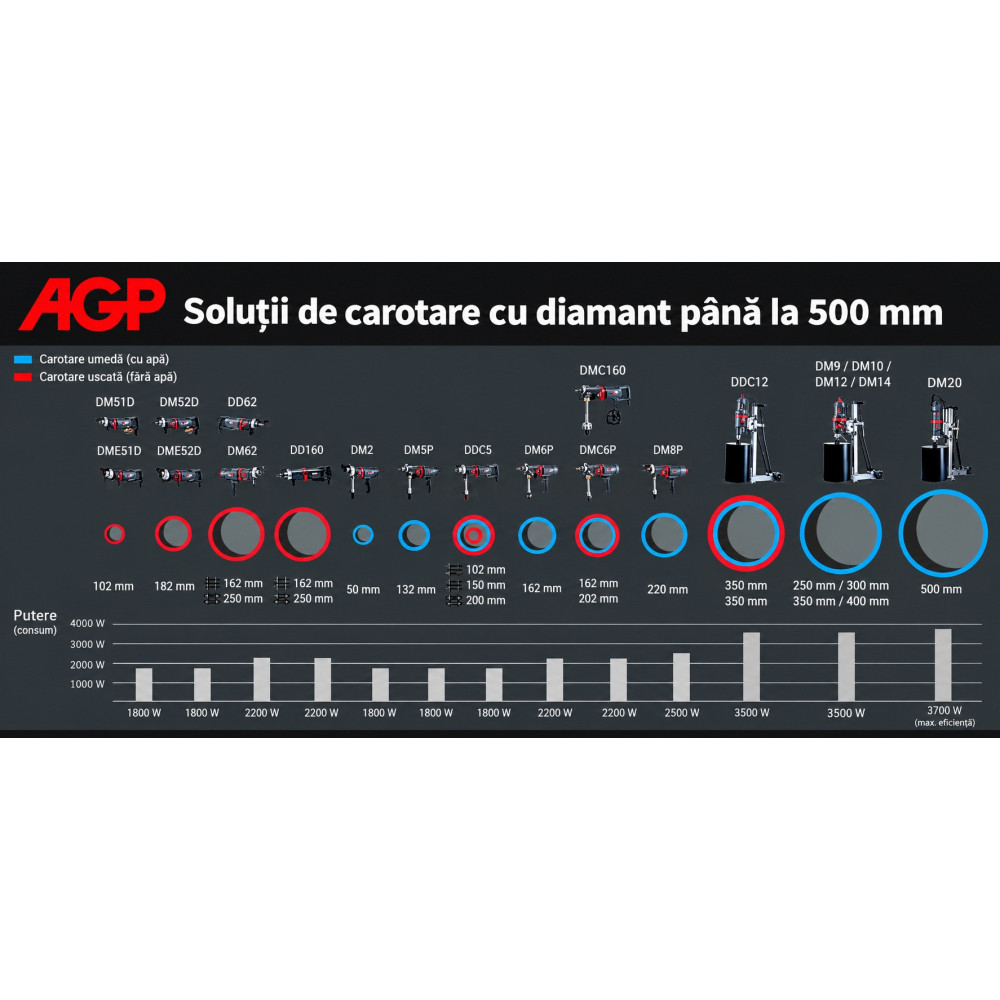

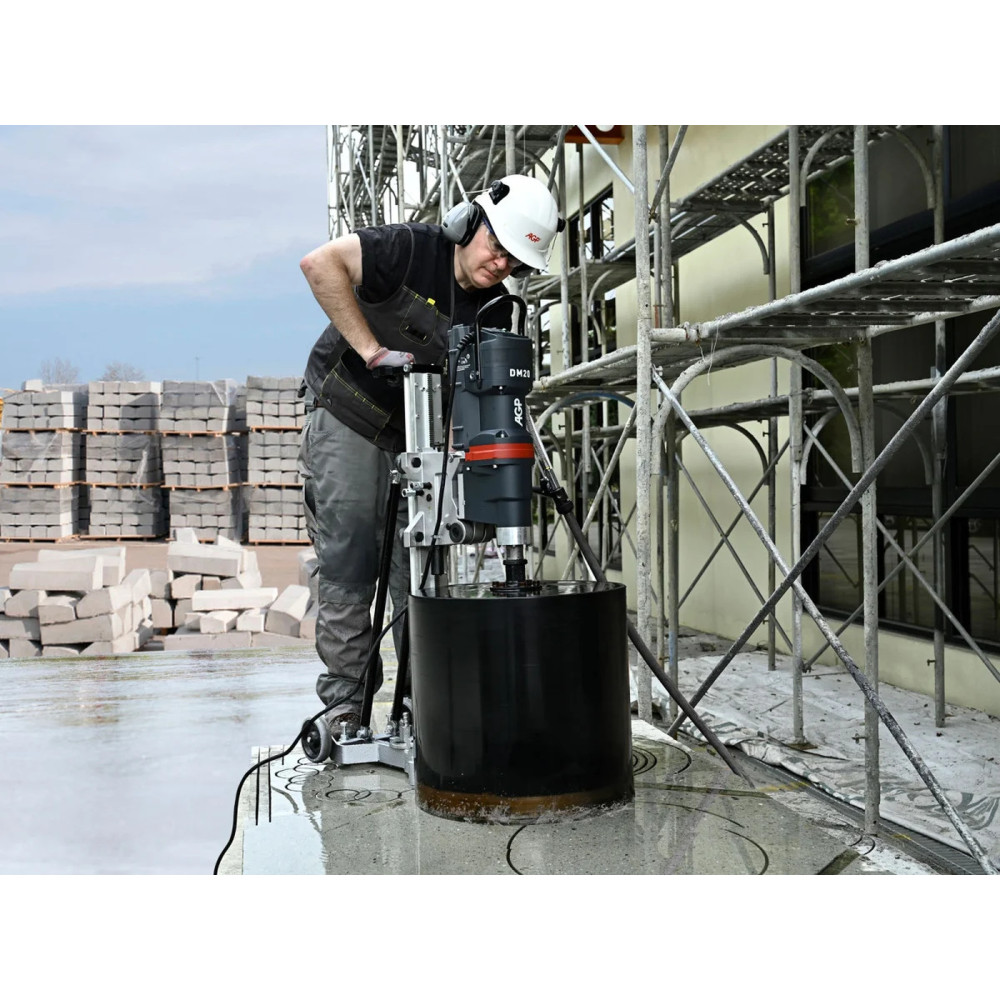

AGP DM20 este un motor profesional de înaltă tehnologie pentru carotare umedă de mare capacitate pe stativ, proiectat pentru găuri de până la Ø500 mm.
Motorul PMSM brushless de 3700 W, puterea utilă de 3,3 kW, răcirea cu apă, convertorul integrat, cele 17 trepte electronice, funcția Ferro-Fix, Bit Threading, afișajul digital și protecția IP55 îl diferențiază clar de motoarele convenționale de carotare.
.svg)
