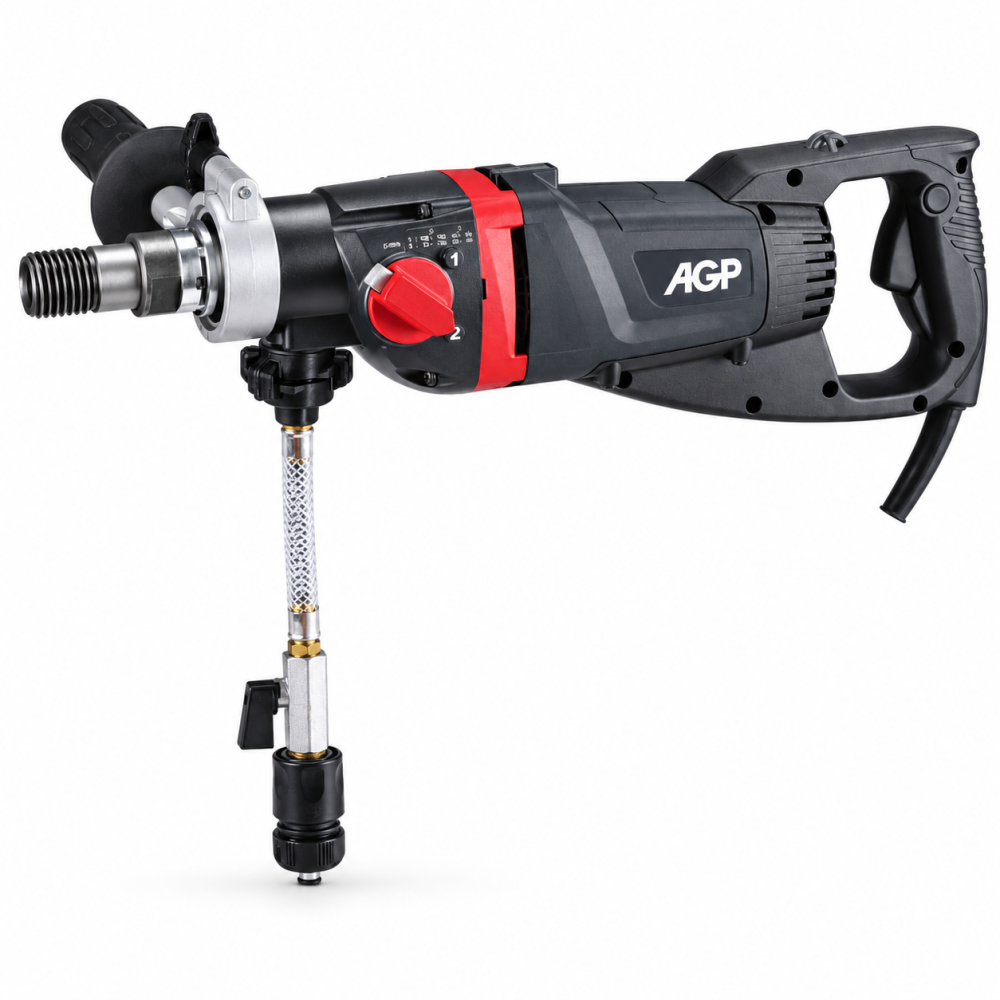

Mașină profesională de carotat umed-uscat AGP DDC5, 1800 W, 230 V, Ø200 mm
AGP DDC5 este o mașină profesională hibridă pentru carotare diamantată umedă și uscată, echipată cu motor de 1800 W, alimentare 230 V și transmisie mecanică în 2 trepte. Modelul este proiectat pentru profesioniștii care au nevoie de un singur motor de carotare capabil să lucreze în beton armat, cărămidă și zidărie, atât cu apă, cât și fără apă.
DDC5 oferă o capacitate maximă de Ø150 mm la carotarea umedă în beton armat, Ø102 mm la carotarea uscată în beton armat și până la Ø200 mm la carotarea uscată în cărămidă. Această combinație îl transformă într-unul dintre cele mai versatile motoare de carotare AGP din clasa de 1800 W.
Trecerea între modul uscat și cel umed este facilitată de portul convertibil de pe carcasa transmisiei. Pentru carotare uscată se montează adaptorul de aspirare, iar pentru carotare umedă se utilizează adaptorul pentru alimentarea cu apă. Ambele adaptoare sunt incluse în echiparea standard.
Modelul dispune de Soft Percussion comutabil, transmisie Heavy-Duty cu ambreiaj mecanic, indicator LED de sarcină, Soft Start, protecție termică, protecție la suprasarcină, nivelă integrată și sistem electronic RotaGuard Anti-Kickback, care utilizează un giroscop pentru oprirea motorului atunci când detectează o rotație bruscă a mașinii.
Carotare umedă și uscată cu aceeași mașină
Principalul avantaj al AGP DDC5 este posibilitatea de a utiliza același motor pentru două procese diferite de carotare umed si uscat.
Carotare umedă:
- În beton armat - diametrul maxim de carotare este 150 mm.
- În modul umed, adaptorul de alimentare cu apă permite introducerea apei către coroana diamantată. Apa contribuie la răcirea segmentelor, evacuarea materialului rezultat și reducerea prafului.

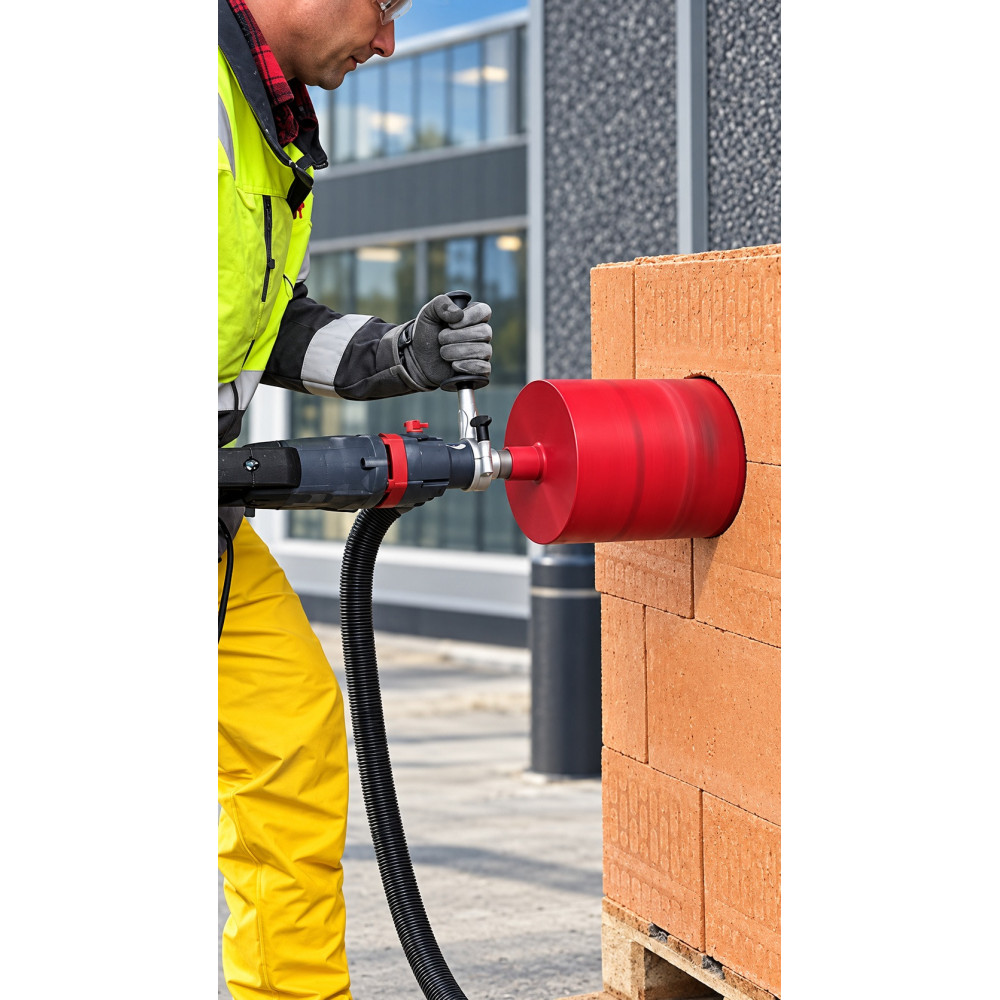

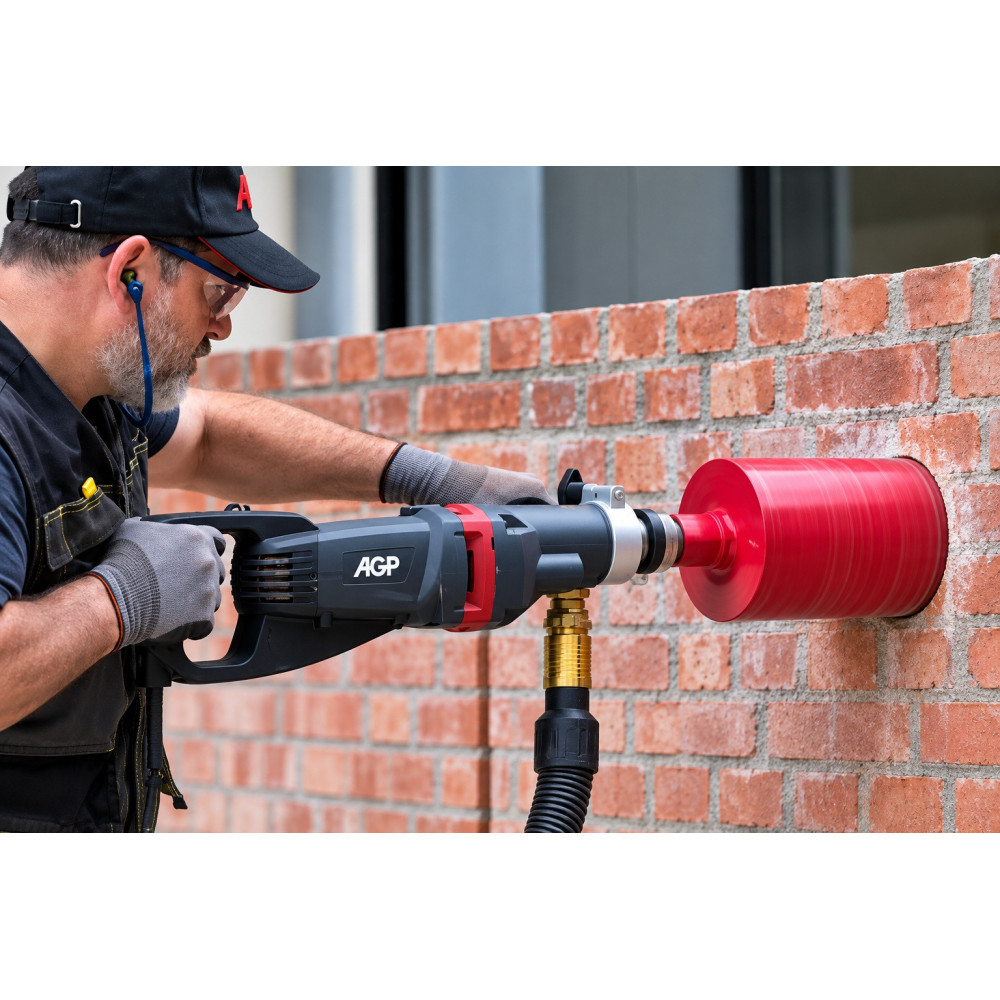

Carotare uscată:
- Beton armat: până la Ø102 mm
- Cărămidă: până la Ø200 mm.
Pentru carotarea uscată, adaptorul de aspirare permite conectarea unui aspirator profesional, astfel încât praful să fie evacuat direct din zona de lucru.
Această flexibilitate este deosebit de utilă pentru firmele care execută atât lucrări de instalații în beton armat, cât și carotări în zidărie, fără a fi nevoie de două motoare separate.
Motor profesional de 1800 W
AGP DDC5 este echipată cu un motor electric cu:
- Putere absorbită: 1800 W
- Tensiune: 220–240 V
- Frecvență: 50Hz.
- Motorul este asistat de sistemul Smart Electronic Control, care integrează: Soft Start, protecție termică, protecție la suprasarcină.
Soft Start asigură accelerarea progresivă a motorului, ceea ce contribuie la un control mai bun la pornire și reduce șocurile asupra transmisiei.
Protecția la suprasarcină și cea termică contribuie la protejarea motorului atunci când mașina este solicitată excesiv sau temperatura de funcționare depășește limitele normale.
Transmisie Heavy-Duty în 2 trepte
DDC5 utilizează o cutie de viteze profesională în două trepte, echipată cu ambreiaj mecanic și selector de viteze cu blocare.
Treapta 1
- Turație fără sarcină: 1500 rpm
- Turație nominală în sarcină: 780 rpm
Treapta 2
- Turație fără sarcină: 2500 rpm
- Turație nominală în sarcină: 1400 rpm
Cele două trepte permit adaptarea vitezei la diametrul coroanei și la tipul de carotare.
Treapta cu turație redusă este adecvată în special diametrelor mai mari, iar treapta cu turație ridicată este destinată diametrelor mai mici, cu respectarea recomandărilor pentru coroana diamantată utilizată.
Soft Percussion comutabil
DDC5 este echipată cu sistem Soft Percussion, utilizabil atât la carotarea uscată, cât și la cea umedă.
Frecvența percuției este:
- Treapta 1 fără sarcină: 30.000 lovituri/min
- Treapta 1 în sarcină: 15.600 lovituri/min
- Treapta 2 fără sarcină: 50.000 lovituri/min
- Treapta 2 în sarcină: 28.000 lovituri/min.
Soft Percussion îmbunătățește eficiența carotării și contribuie la menținerea segmentelor diamantate active și ascuțite.
Sistemul poate fi dezactivat atunci când aplicația sau coroana utilizată nu necesită percuție.

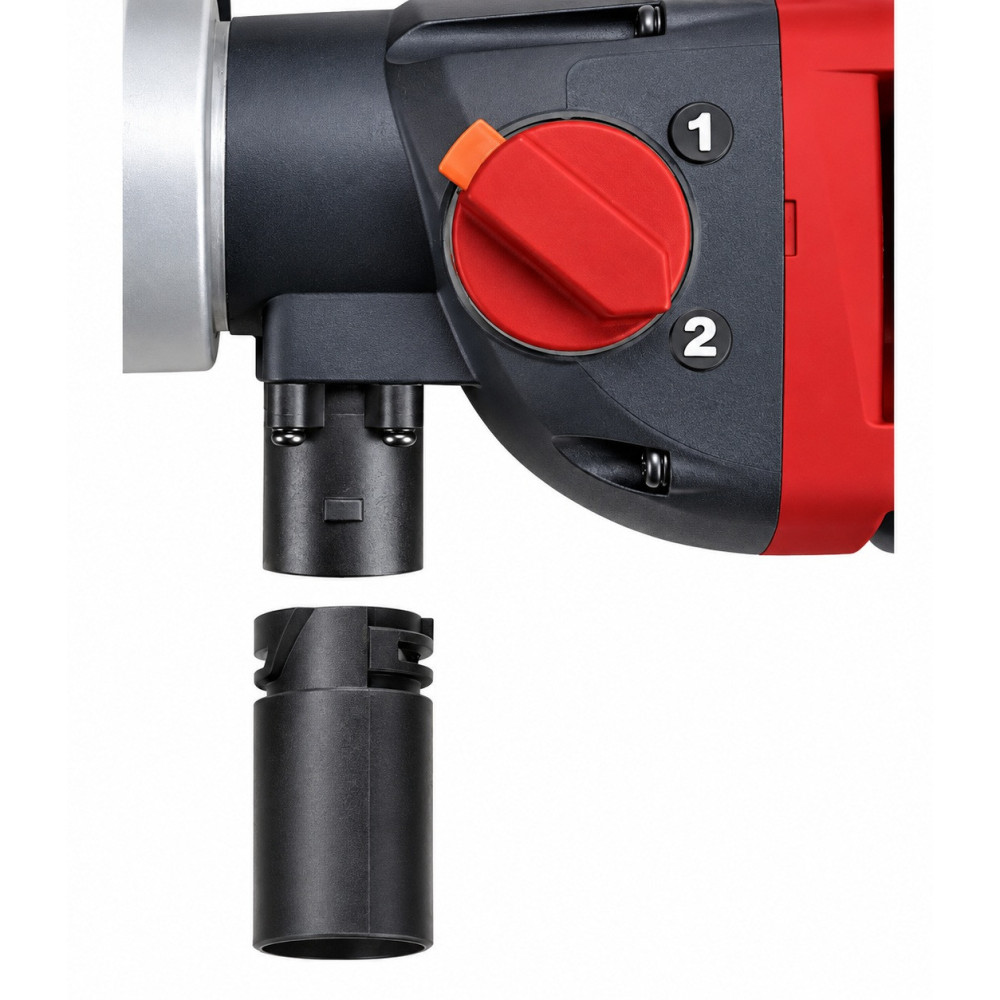

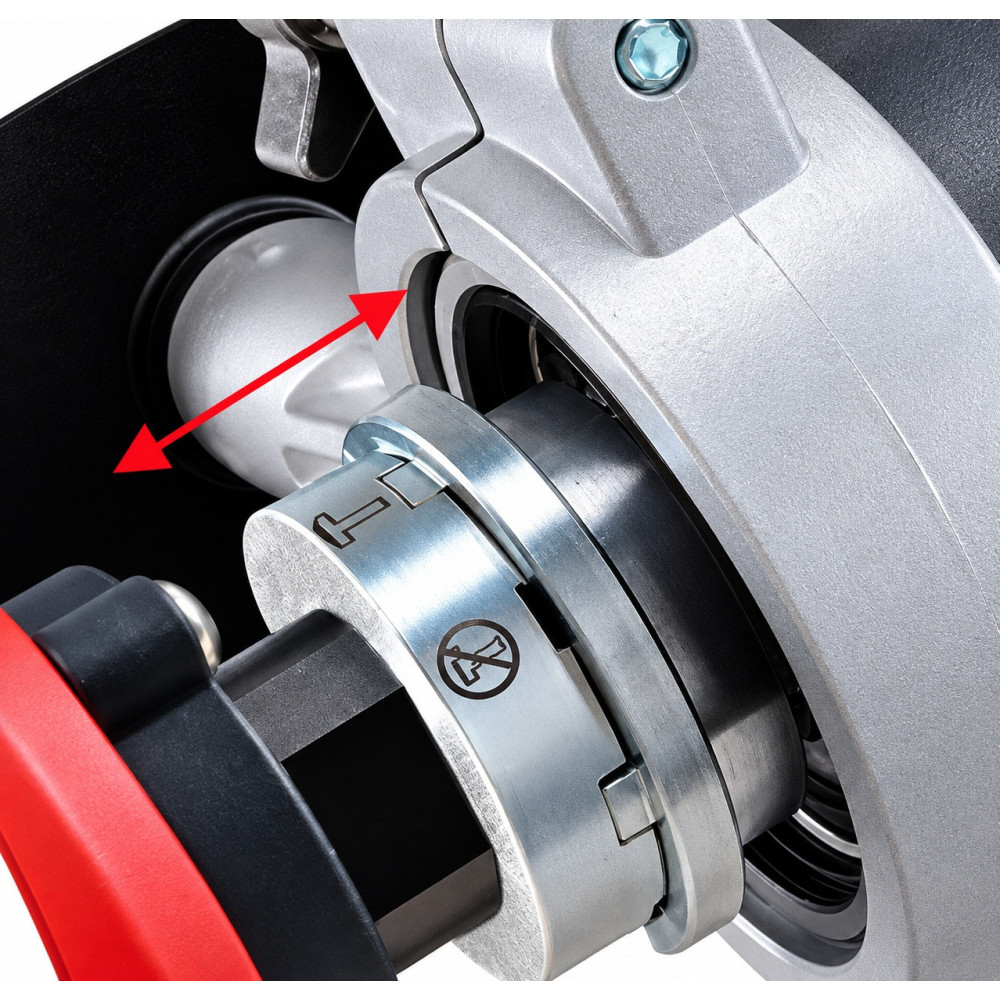

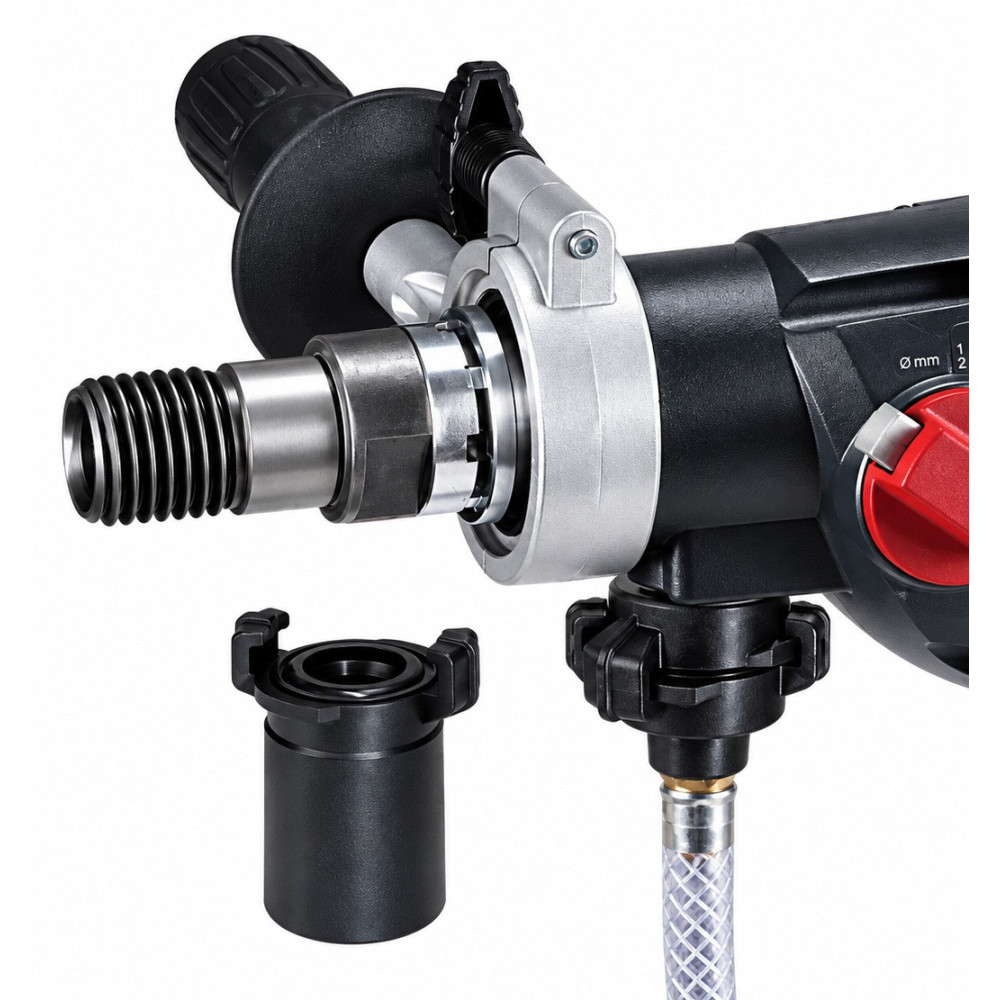

Sistem convertibil apă / aspirare
Carcasa transmisiei este prevăzută cu un sistem de prindere care permite schimbarea rapidă între adaptorul pentru aspirarea prafului și adaptorul pentru alimentarea cu apă.
Aceasta este una dintre caracteristicile definitorii ale modelului DDC5.

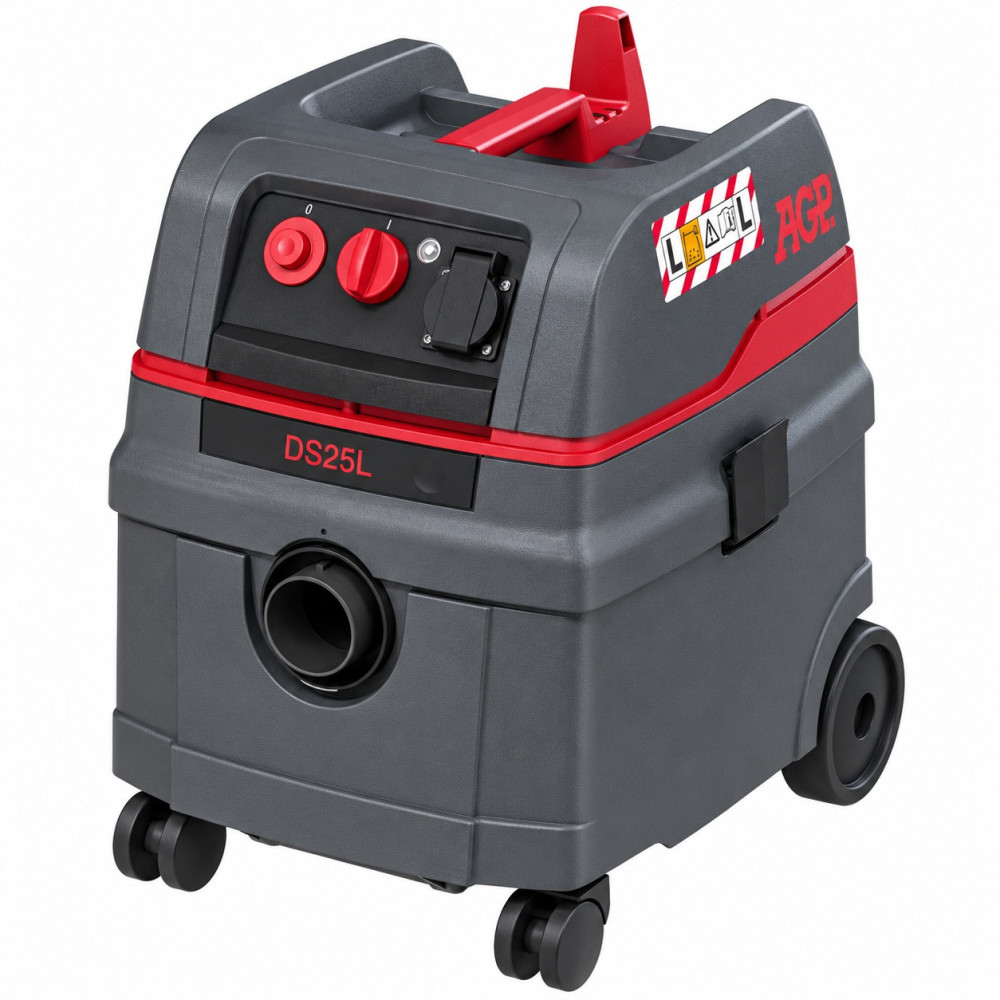

În modul uscat, mașina poate fi conectată la un aspirator profesional pentru evacuarea prafului.
În modul umed, racordul pentru apă permite răcirea coroanei și evacuarea șlamului rezultat.

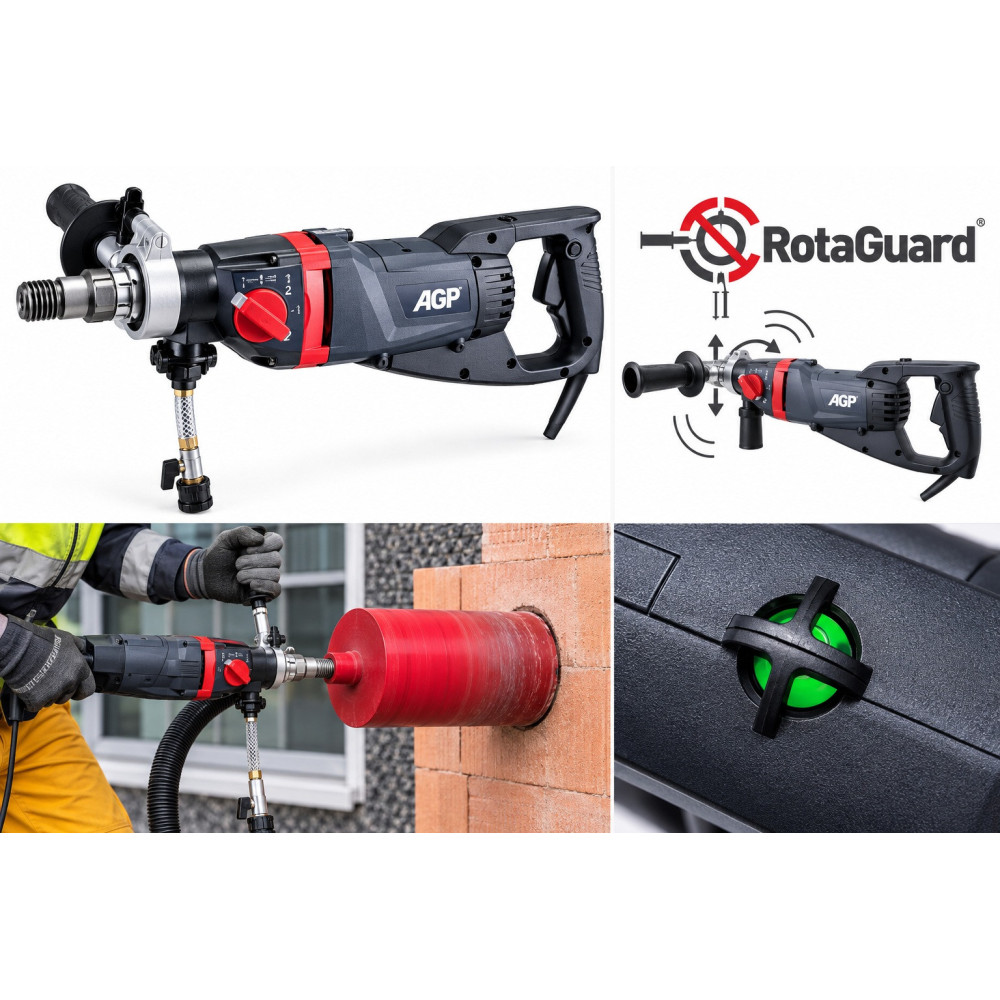

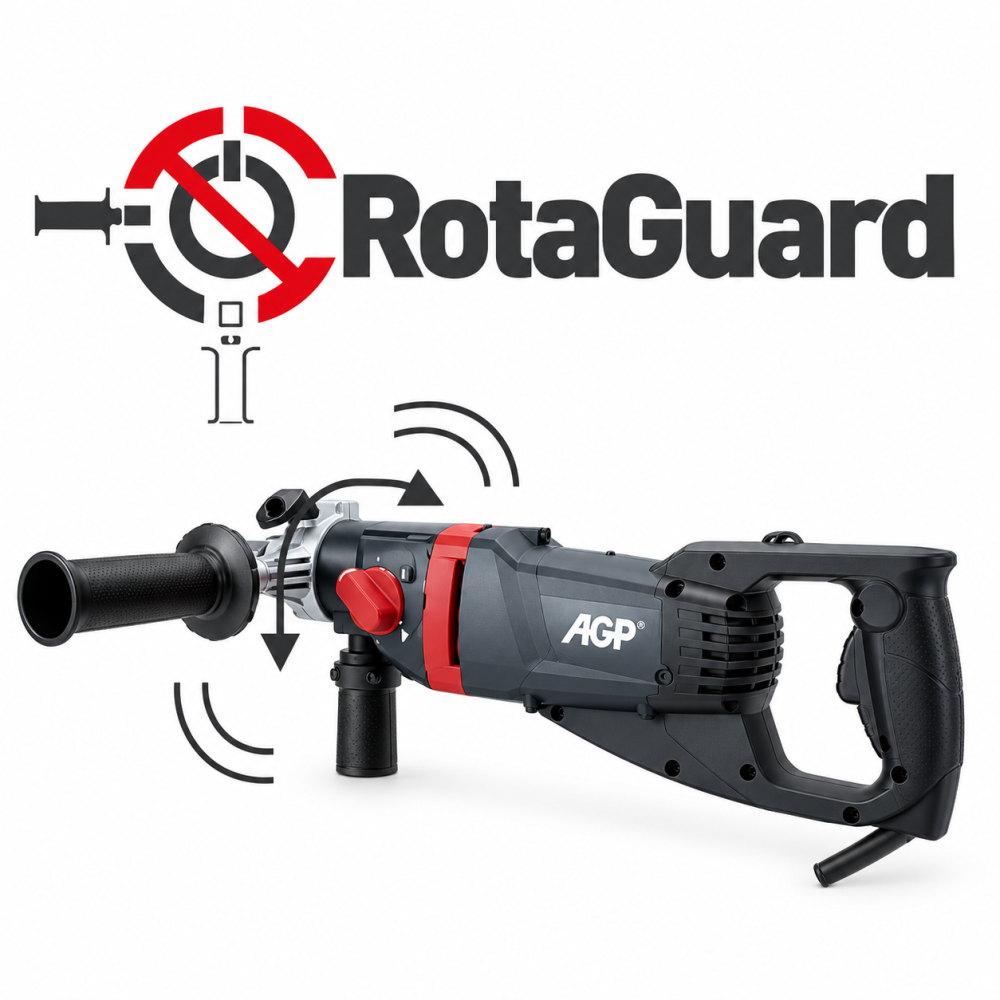

RotaGuard Anti-Kickback
DDC5 dispune de sistemul electronic RotaGuard Anti-Kickback.
Acesta utilizează un giroscop integrat care monitorizează mișcarea mașinii. Dacă este detectată o rotație bruscă, de tip kickback, sistemul oprește motorul.
RotaGuard oferă astfel un nivel suplimentar de protecție față de ambreiajul mecanic.
Pentru un motor profesional care poate fi utilizat manual inclusiv în beton armat, această funcție reprezintă un avantaj important.

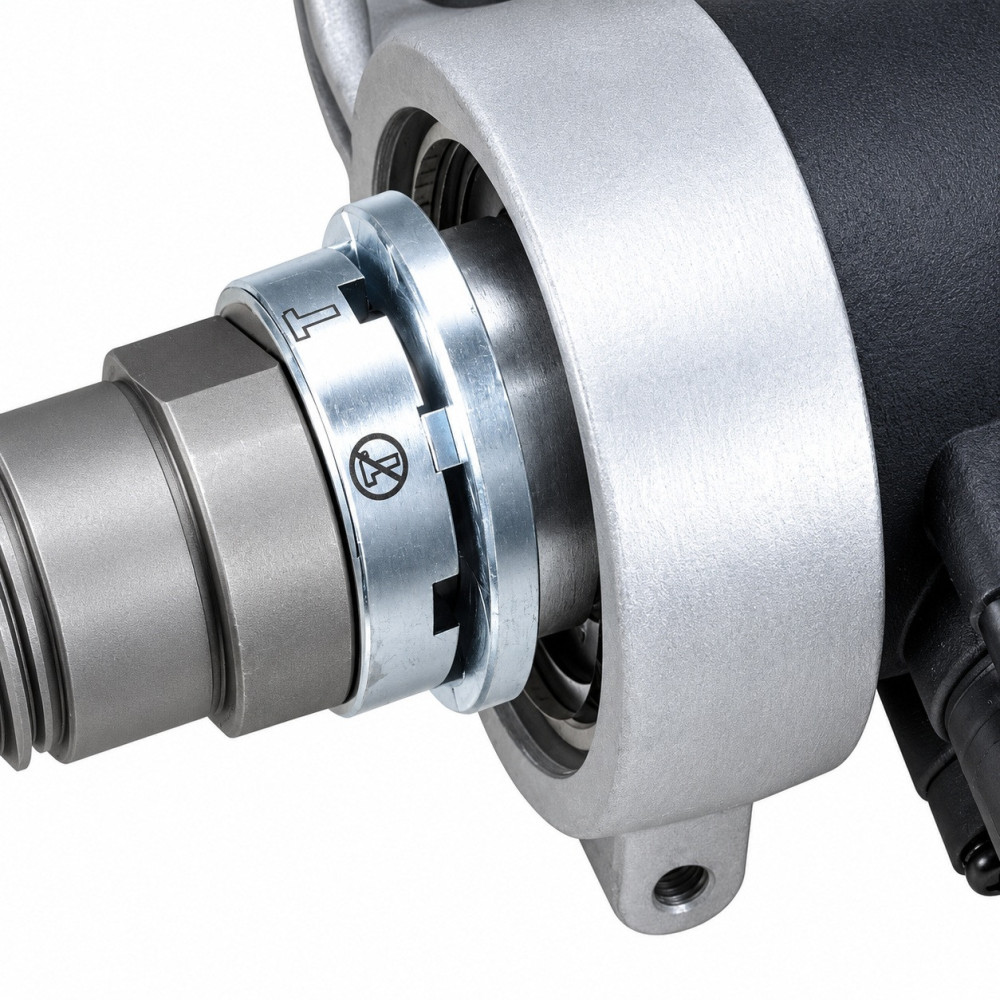

Ambreiaj mecanic de siguranță
Pe lângă RotaGuard, DDC5 este echipată cu un ambreiaj mecanic integrat în transmisie.
În cazul blocării carotei, ambreiajul limitează transmiterea bruscă a cuplului către operator și către mecanismele interne.
Combinația dintre ambreiaj mecanic + RotaGuard electronic reprezintă unul dintre punctele forte ale DDC5.

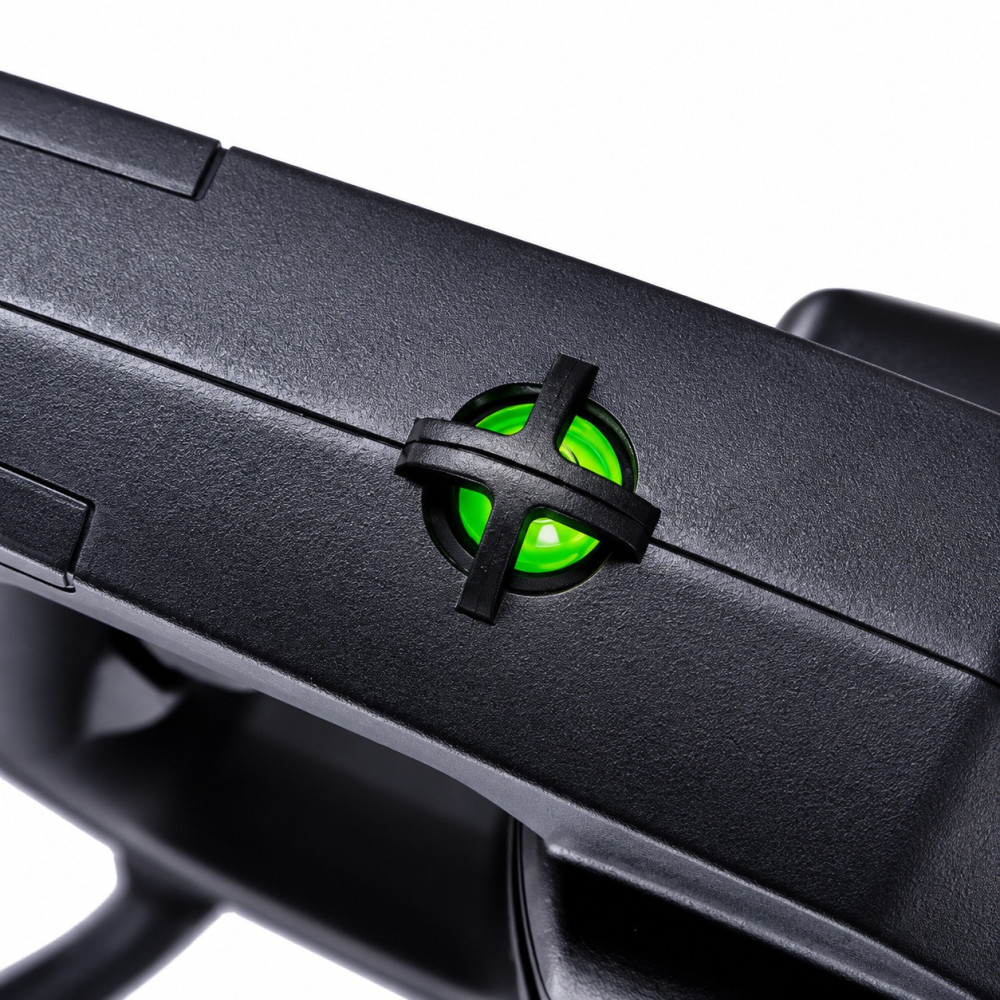

Indicator LED de sarcină
AGP DDC5 dispune de un indicator LED de sarcină mare și foarte vizibil, poziționat astfel încât operatorul să îl poată urmări în timpul lucrului.
Indicatorul permite aprecierea mai ușoară a gradului de solicitare al motorului și ajută operatorul să adapteze presiunea de avans.
Astfel se poate evita solicitarea inutilă a motorului și a coroanei diamantate.

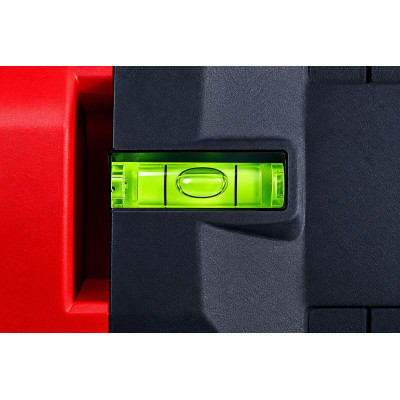

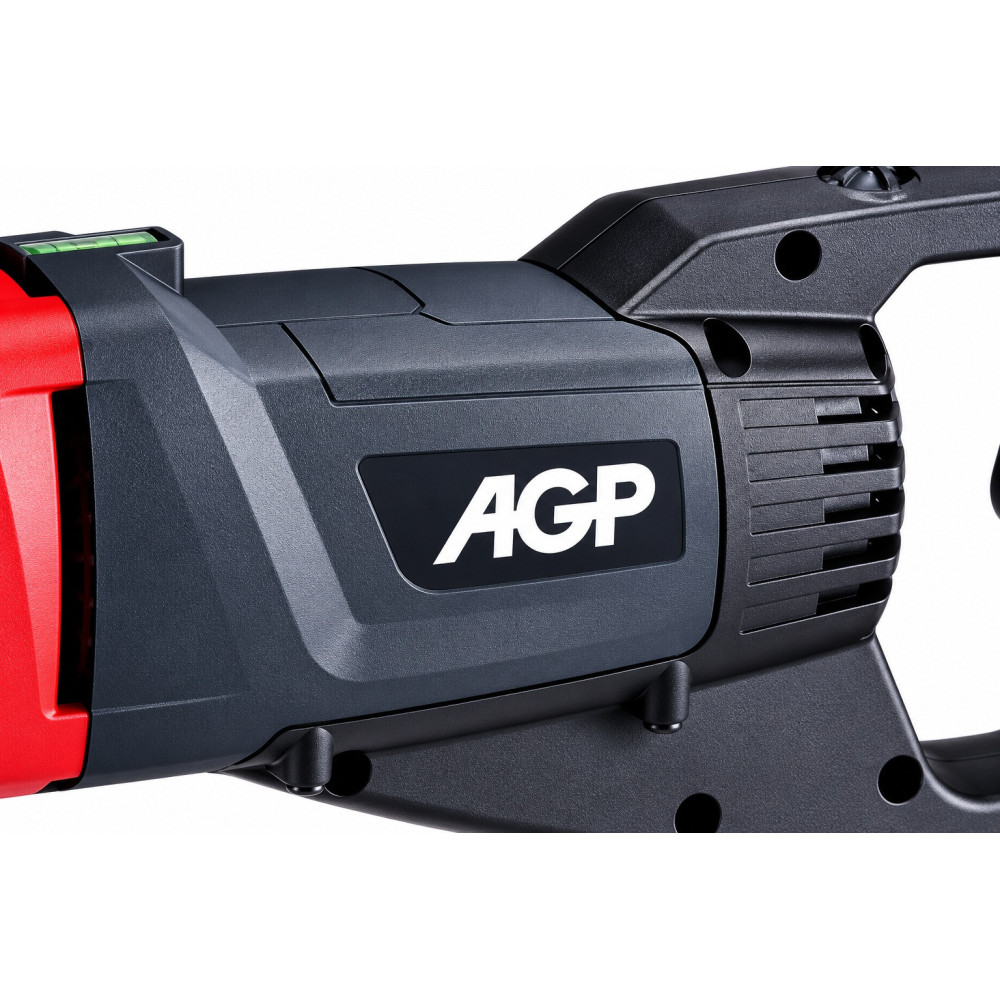

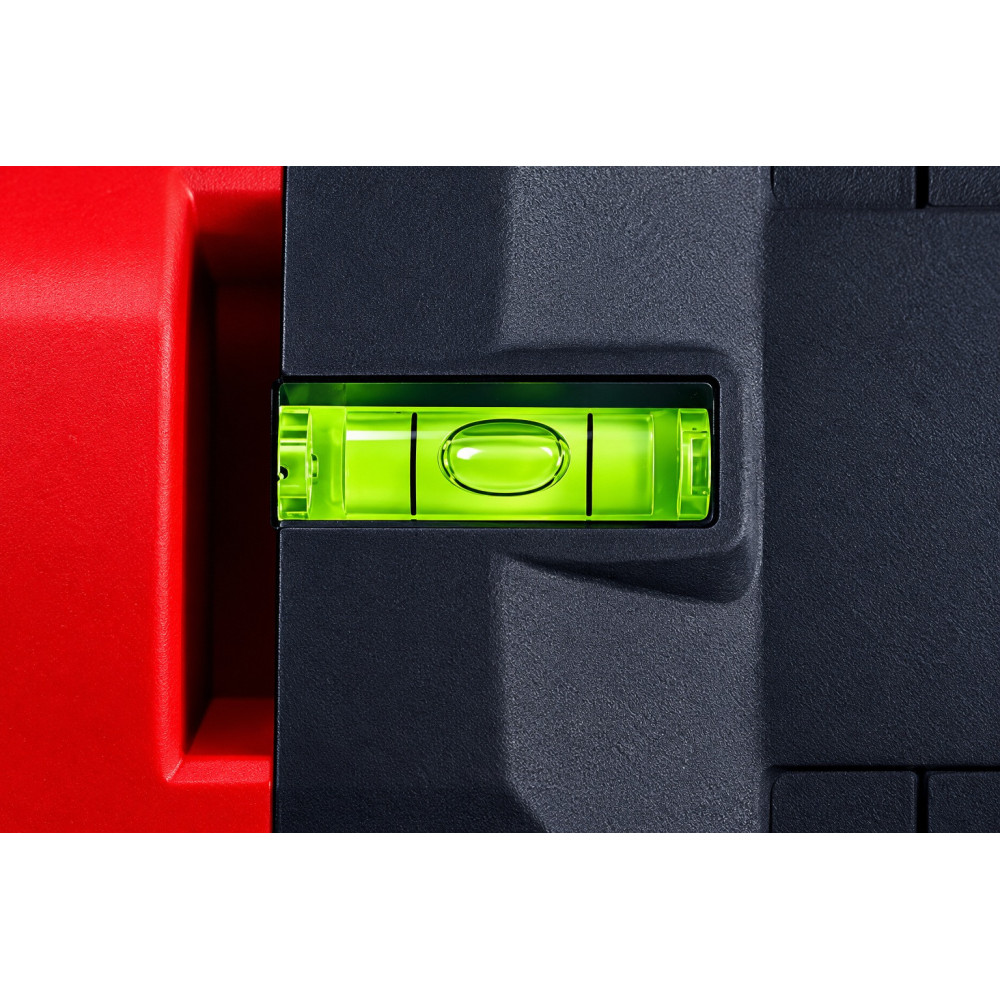

Nivelă integrată
Mașina este prevăzută cu nivelă orizontală, care permite verificarea alinierii înainte și în timpul carotării.
Această dotare este utilă în special la carotarea manuală, atunci când este necesară realizarea unei găuri perfect aliniate.

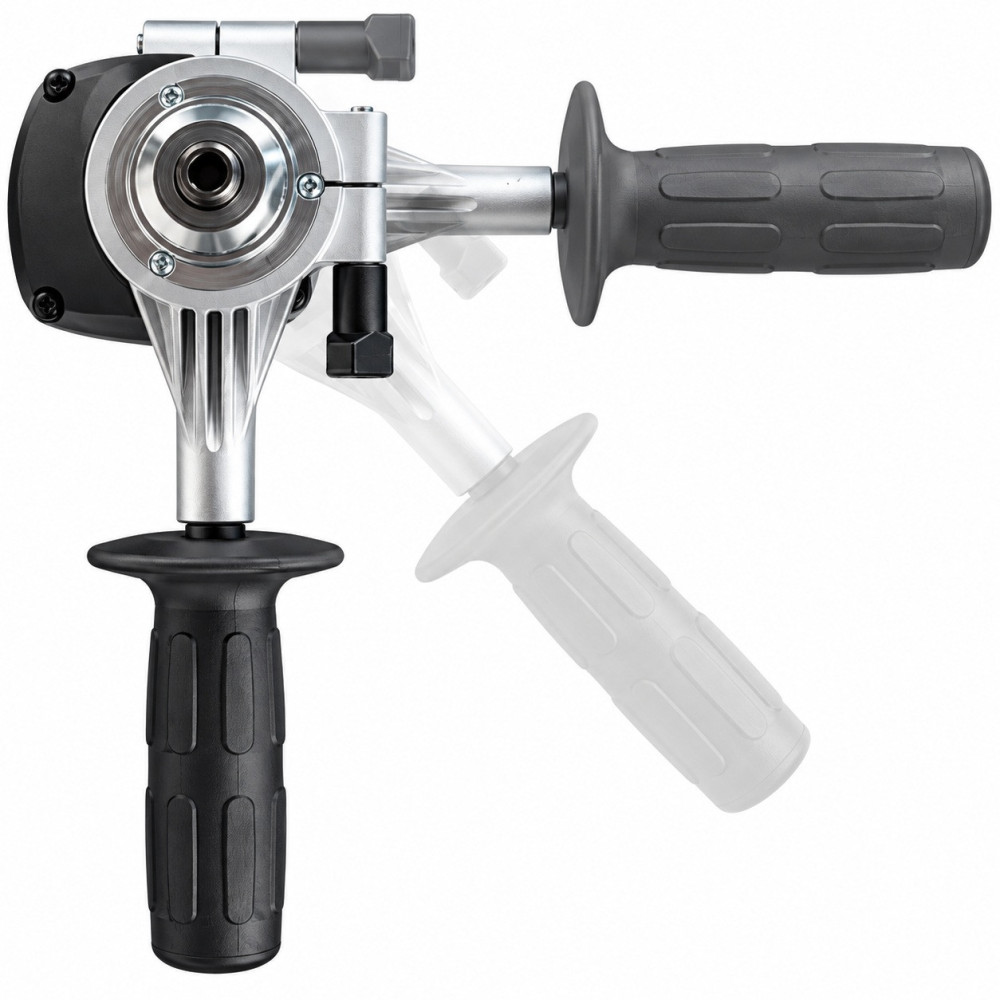

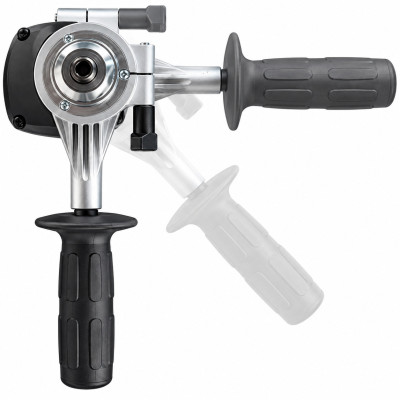

Mâner lateral aliniat cu arborele
Mânerul lateral este poziționat în linie cu centrul arborelui.
Această configurație permite operatorului să aplice forța mai aproape de axa reală de carotare, oferind control superior și o poziție mai naturală în timpul lucrului manual.

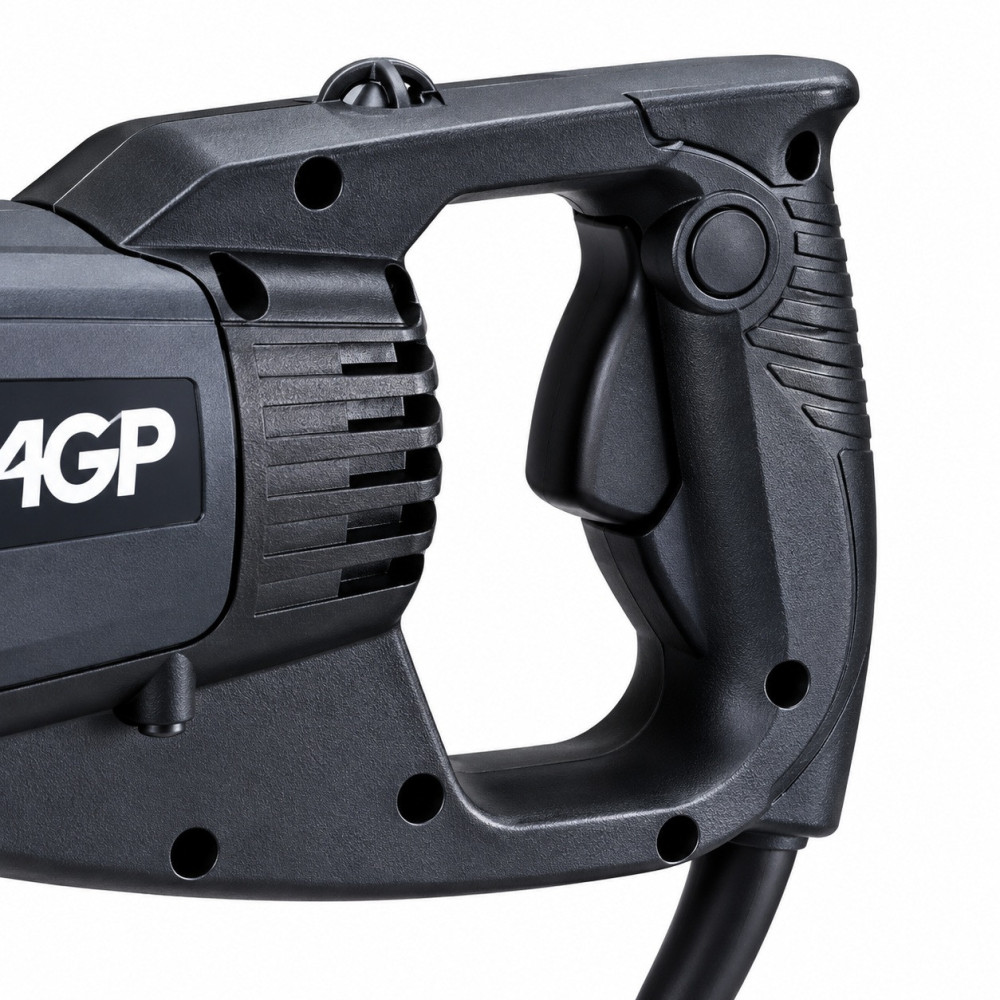

Întrerupător rezistent la praf și apă
AGP utilizează pe DDC5 un întrerupător electronic Solid-State, conceput pentru a fi mai rezistent la pătrunderea prafului și apei decât un întrerupător convențional.
Întrerupătorul include și funcție Anti-Restart.
Aceasta împiedică repornirea neintenționată a mașinii după întreruperea și revenirea alimentării electrice.
Protecție PRCD / GFCI
Pentru exploatarea în modul umed, DDC5 este clasificată Clasa II de izolație cu PRCD / GFCI și este furnizată standard cu: întrerupător PRCD montat pe cablul de alimentare.
Această protecție este esențială pentru un echipament electric care poate funcționa cu apă.
Sistemul PRCD asigură protecție suplimentară împotriva curenților reziduali și trebuie utilizat conform instrucțiunilor de exploatare ale producătorului.
Date tehnice - AGP DDC5
- Producător: AGP
- Model: DDC5
- Tip echipament: motor profesional pentru carotare diamantată
- Tip carotare: umedă și uscată
- Putere motor: 1800 W
- Tensiune alimentare: 220–240 V
- Frecvență: 50 Hz
- Număr trepte mecanice: 2
- Turație fără sarcină – treapta 1: 1500 rpm
- Turație în sarcină – treapta 1: 780 rpm
- Turație fără sarcină – treapta 2: 2500 rpm
- Turație în sarcină – treapta 2: 1400 rpm
- Percuție fără sarcină – treapta 1: 30.000 lovituri/min
- Percuție în sarcină – treapta 1: 15.600 lovituri/min
- Percuție fără sarcină – treapta 2: 50.000 lovituri/min
- Percuție în sarcină – treapta 2: 28.000 lovituri/min
- Diametru maxim carotare umedă în beton armat: Ø150 mm
- Diametru maxim carotare uscată în beton armat: Ø102 mm
- Diametru maxim carotare uscată în cărămidă: Ø200 mm

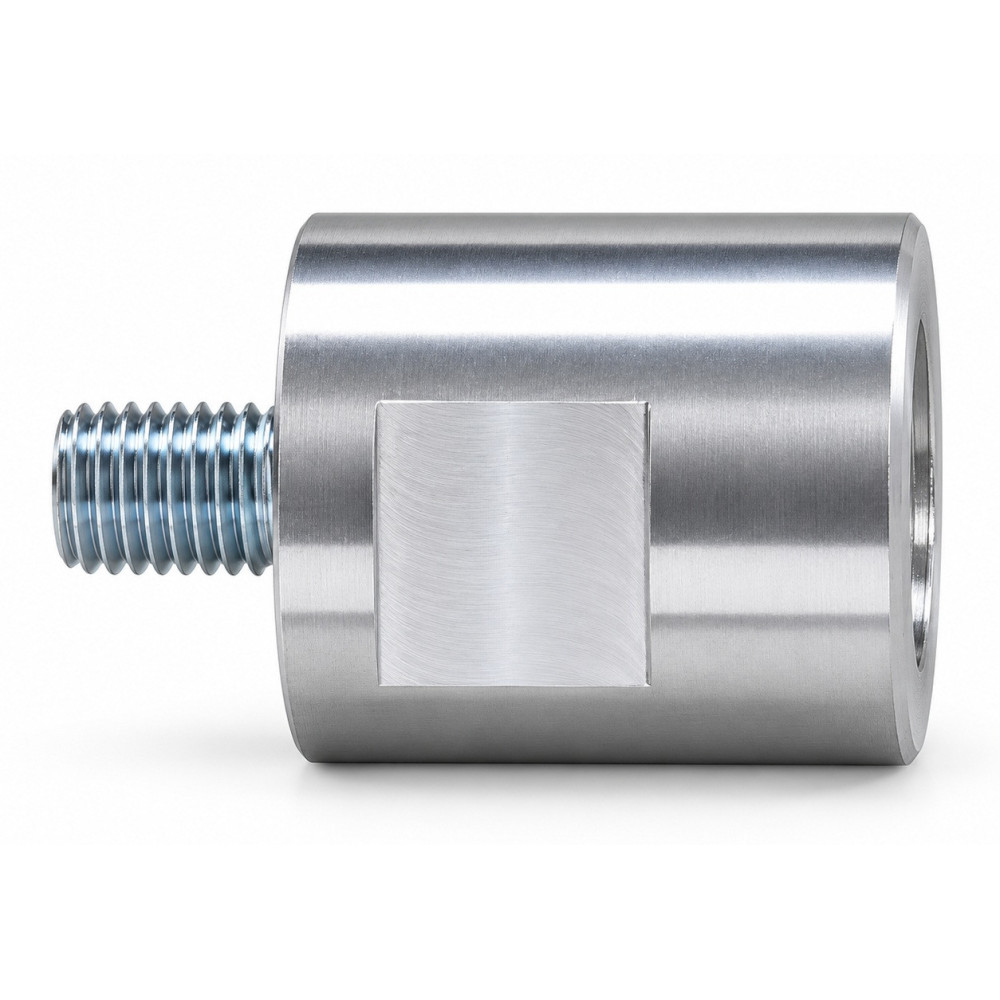

- Prindere arbore: 1-1/4" UNC exterior + 1/2" BSP interior
- Soft Start: da
- Protecție la suprasarcină: da
- Protecție termică: da
- Ambreiaj mecanic de siguranță: da
- Soft Percussion comutabil: da
- RotaGuard Anti-Kickback: da
- Indicator LED sarcină: da
- Nivelă orizontală: da
- Port convertibil apă / aspirare: da
- Funcție Anti-Restart: da
- Clasă de izolație: Clasa II cu PRCD / GFCI
- Diametru guler de fixare pe stativ: Ø60 mm
- Dimensiuni L × l × H: 505 × 105 × 210 mm
- Greutate: 5 kg
Echipare standard
DDC5 se livrează standard cu:
- motor de carotare umed/uscat AGP DDC5;
- mâner lateral;
- adaptor pentru aspirare – Vacuum Adapter Head;
- adaptor pentru alimentarea cu apă – Water Feed Adapter Head;
- întrerupător PRCD integrat pe cablu;
- valiză rigidă pentru transport și depozitare
Dotări și caracteristici integrate
DDC5 beneficiază din construcție de:
- transmisie Heavy-Duty în 2 trepte;
- selector mecanic de viteze cu blocare;
- ambreiaj mecanic;
- Soft Percussion comutabil;
- sistem electronic RotaGuard Anti-Kickback;
- indicator LED de sarcină;
- Soft Start;
- protecție termică;
- protecție la suprasarcină;
- nivelă orizontală;
- mâner lateral aliniat cu arborele;
- port convertibil pentru apă sau aspirare;
- întrerupător Solid-State rezistent la praf și apă;
- funcție Anti-Restart;
- PRCD / GFCI
Echipamente și accesorii opționale

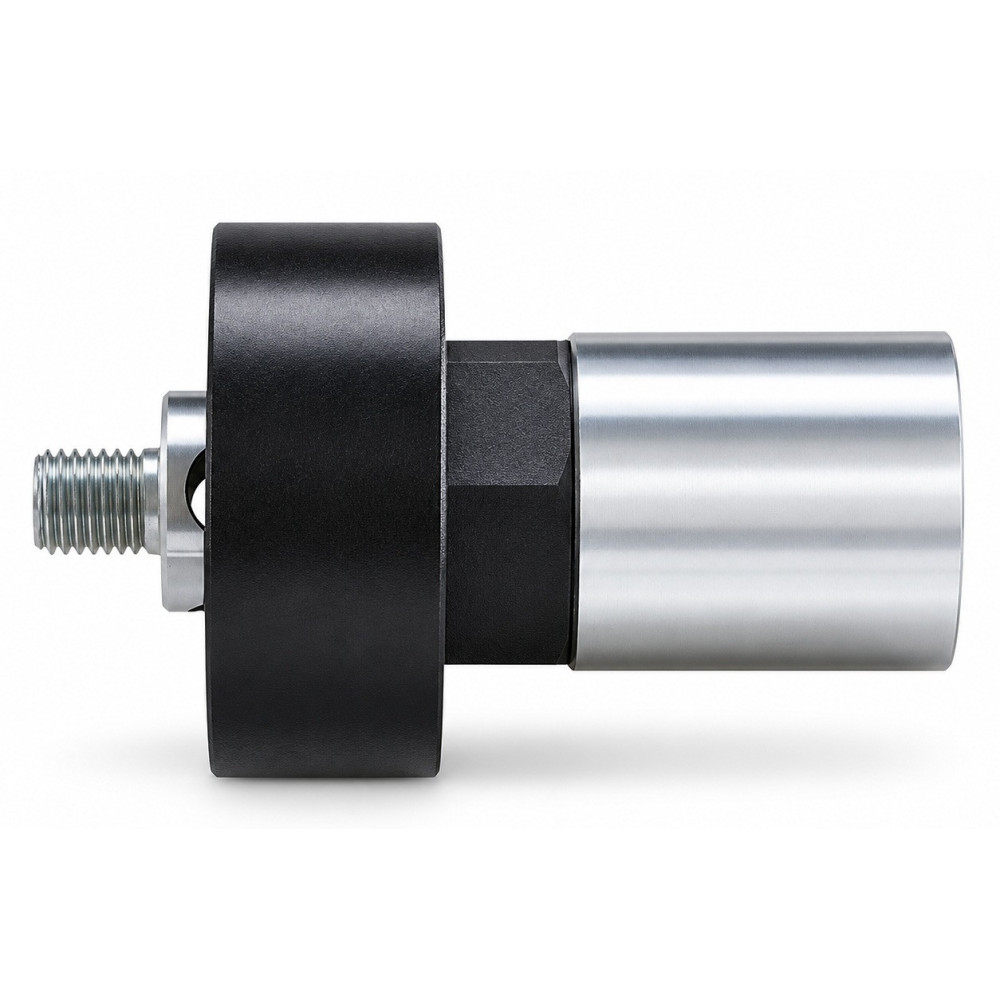

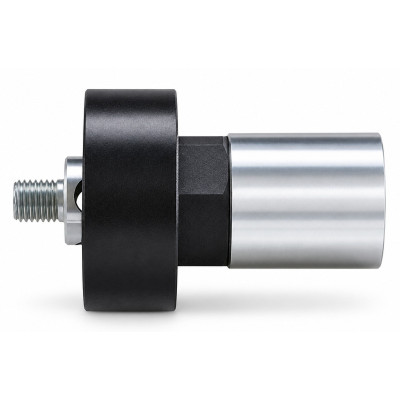

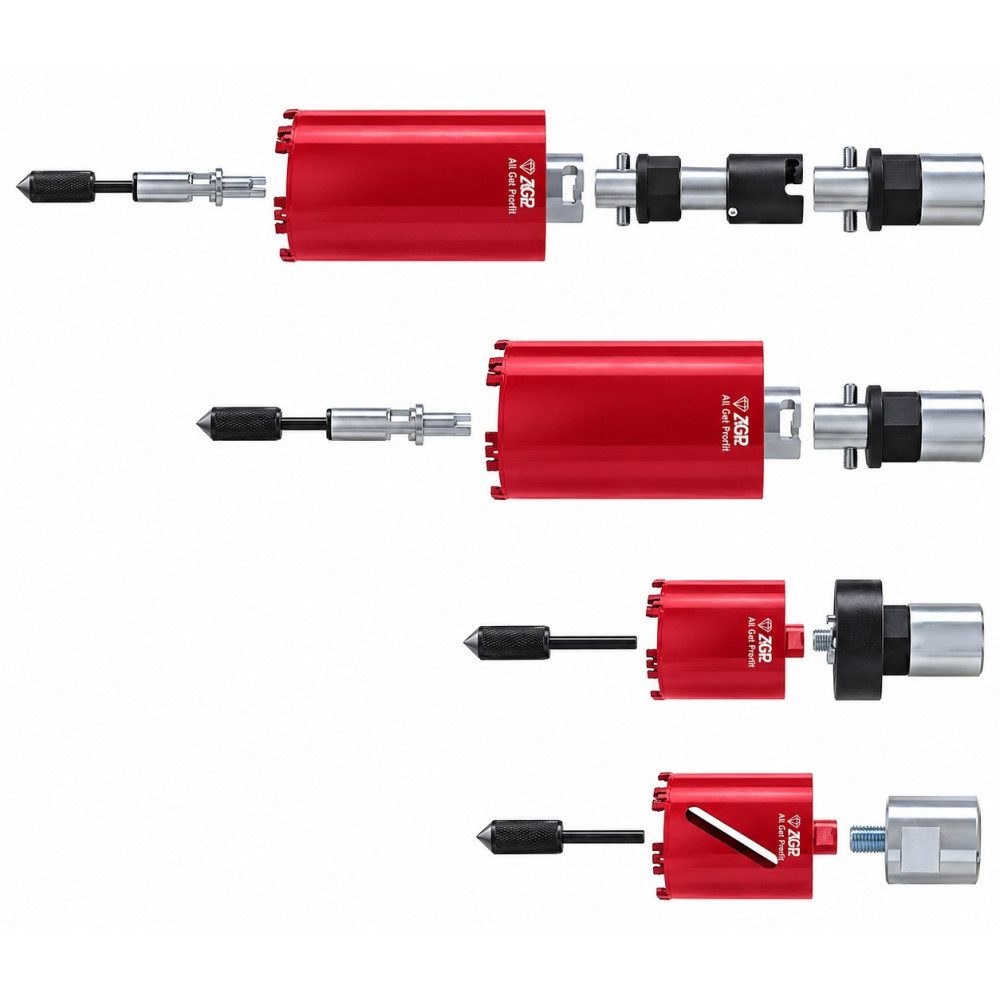

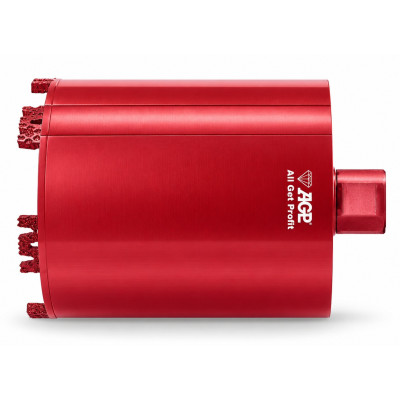

- Sistem AGP ADD Quick-Release pentru carotare uscată
AGP prezintă ADD Quick-Release Dry Drilling Equipment ca accesoriu opțional modelului DDC5.
Sistemul permite schimbarea rapidă și fără scule a carotelor, prin intermediul unei cuplări speciale tip baionetă. Orificiul generos permite un debit ridicat de aer pentru evacuarea prafului, iar kitul include extensie și pilot de centrare.
- Stativ AGP AS200 - stativul este conceput pentru motoare de carotare manuale cu diametru de prindere de Ø60 mm.
Stativul are o capacitate maxima constructivă de carotare de până la Ø202 mm, cursă utilă de 590 mm și permite inclusiv carotarea în unghi.
Pentru stativul AS200 sunt disponibile separat accesorii precum placă de ancorare, kit de fixare, dispozitive laser de poziționare, colector de apă și placa de vacuum VB400.
Avantajele AGP DDC5
O singură mașină pentru carotare umedă și uscată - DDC5 elimină necesitatea utilizării unui motor separat pentru fiecare tip de carotare.
Carotare în beton armat:
- Diametru maxim de carotare cu apa in beton până la Ø150 mm
- Diametru maxim de carotare uscata in beton până la Ø102 mm
Carotare in caramida până la Ø200 mm
Capacitatea mare la carotarea uscată îl recomandă pentru treceri HVAC și instalații de diametre mari.
Port convertibil apă / aspirare
Schimbarea dintre modul umed și uscat se face prin înlocuirea adaptorului corespunzător.
Soft Percussion
Îmbunătățește eficiența carotării și contribuie la menținerea segmentelor diamantate active.
RotaGuard Anti-Kickback
Giroscopul integrat poate opri motorul la detectarea unei rotații bruște.
Ambreiaj mecanic
Oferă un al doilea nivel de protecție în cazul blocării carotei.
Indicator LED de sarcină
Ajută operatorul să utilizeze motorul în zona corectă de solicitare.
Greutate de numai 5 kg
Foarte bună raportat la puterea de 1800 W și la capacitatea de carotare.
Utilizare manuală sau pe stativ
Gâtul Ø60 mm permite integrarea pe stative compatibile precum AS200.
PRCD inclus standard
Important pentru carotarea umedă și protecția electrică.
Valiză inclusă
Facilitează transportul și protejarea mașinii între șantiere.
De ce să alegi AGP DDC5?
AGP DDC5 este potrivită în special pentru profesionistul care dorește maximum de versatilitate dintr-o singură mașină de carotat.
Într-o zi poate fi folosită cu apă pentru o trecere prin beton armat de până la Ø150 mm, iar într-o altă aplicație poate fi convertită la carotare uscată și conectată la un aspirator pentru lucrări în zidărie sau în spații unde apa nu este permisă.
Aceasta reprezintă un avantaj important pentru: firme de instalații, echipe HVAC, constructori, electricieni, instalatori sanitari și firme specializate în carotări.
În plus, sistemele RotaGuard, ambreiaj mecanic, Soft Start, protecție termică și la suprasarcină fac din DDC5 un model orientat clar spre utilizarea profesională și siguranța operatorului.
Un alt avantaj este că DDC5 nu este pur și simplu un motor umed adaptat pentru uscat sau invers. AGP îl prezintă ca pe un motor hibrid conceput special pentru ambele moduri de lucru, cu port convertibil și raporturi de transmisie adaptate acestei utilizări.
Aplicații recomandate
AGP DDC5 este recomandată pentru:
- carotare umedă în beton armat;
- carotare uscată în beton armat;
- carotare uscată în cărămidă și zidărie;
- instalații sanitare;
- treceri pentru conducte;
- instalații electrice;
- trasee pentru cabluri;
- instalații HVAC;
- ventilație și climatizare;
- găuri pentru evacuări și admisii de aer;
- lucrări de renovare;
- reabilitări;
- construcții civile;
- construcții industriale;
- lucrări în clădiri existente;
- aplicații unde carotarea cu apă nu este permisă;
- aplicații unde este necesară carotarea umedă pentru beton armat.
Recomandări pentru exploatare
La carotarea uscată este recomandată conectarea unui aspirator profesional adecvat prafului mineral, iar pentru lucrul umed trebuie asigurat un debit constant și controlat de apă.
Treapta de viteză trebuie selectată înainte de începerea lucrului și adaptată diametrului carotei.
Funcția Soft Percussion trebuie utilizată numai împreună cu carote și materiale compatibile.
Pentru diametre mari sau lucrări unde este necesară precizie ridicată, se recomanda utilizarea unui stativ profesional compatibil, precum AS200.
În cazul betonului armat trebuie respectate strict limitele declarate de producător: Ø150 mm umed și Ø102 mm uscat.
AGP DDC5 este o mașină profesională de carotat deosebit de versatilă, capabilă să combine carotarea umedă și uscată într-un singur motor compact de 1800 W.
Capacitatea de Ø150 mm în beton armat umed, Ø102 mm în beton armat uscat și Ø200 mm în cărămidă, împreună cu transmisia în două trepte, Soft Percussion, RotaGuard Anti-Kickback, indicatorul LED de sarcină, ambreiajul mecanic, Soft Start și portul convertibil apă/aspirare, o recomandă pentru utilizarea profesională intensivă în construcții și instalații.
