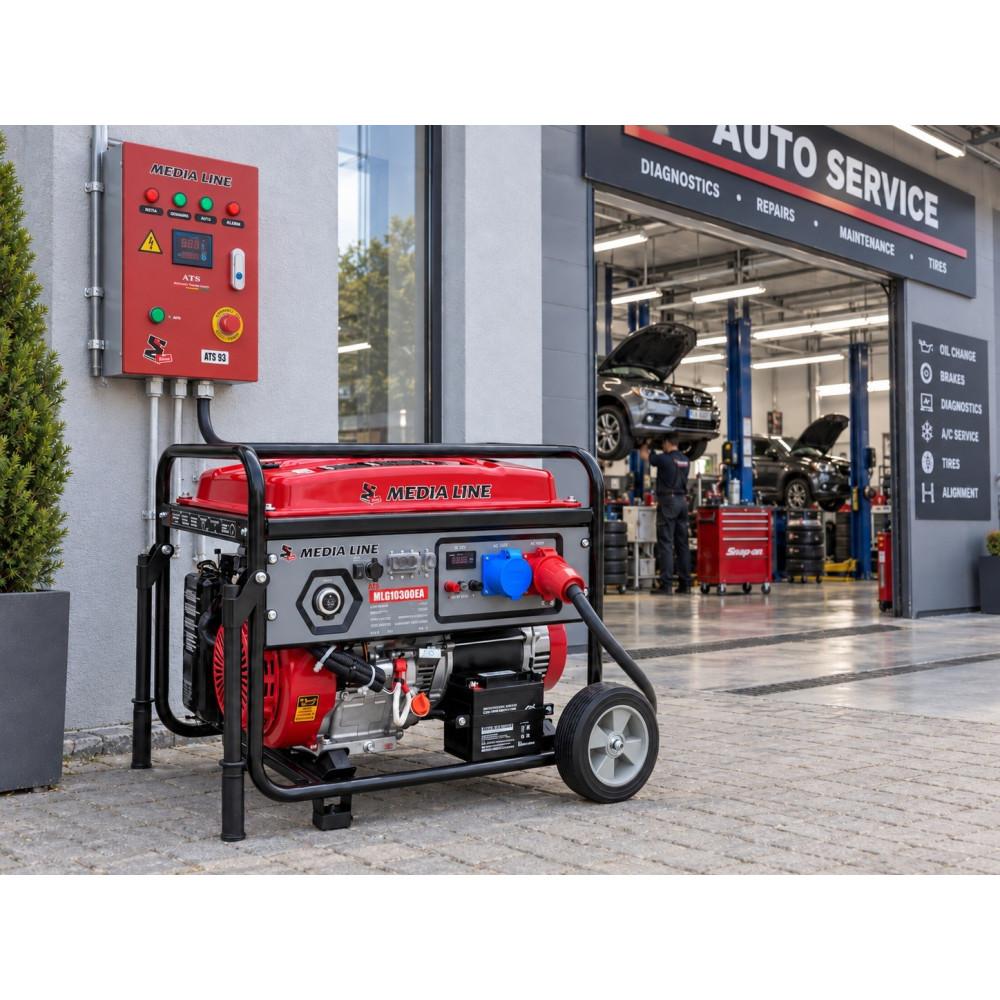

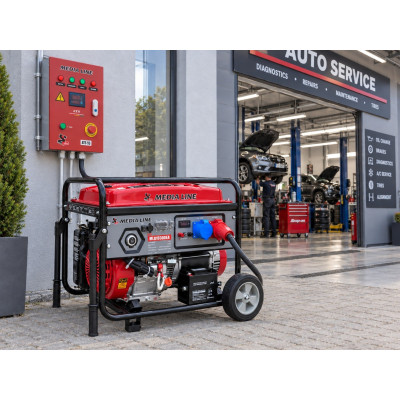

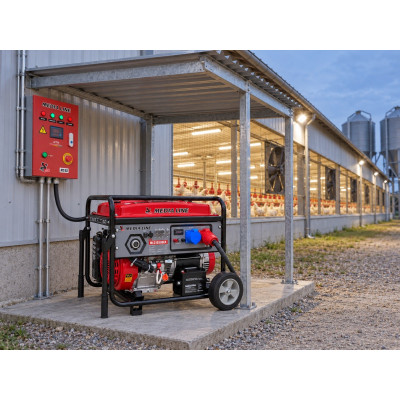

Generator trifazat MLG10300EA + ATS93, 10 kVA, AVR, motor benzină 17 CP, rezervor 25 l, pornire electrică, automatizare ATS
MLG10300EA + ATS93 este un sistem profesional de alimentare electrică de rezervă, format din generatorul trifazat MLG10300EA și panoul de automatizare ATS93. Configurația este destinată aplicațiilor unde este necesară atât alimentare trifazată la 400 V, cât și posibilitatea utilizării unor consumatori monofazați la 230 V, cu integrarea generatorului într-un sistem automatizat de rezervă.
Generatorul dezvoltă o putere maximă de 10 kVA în regim trifazat și 7,2 kVA în regim monofazat, respectiv o putere nominală de 9,0 kVA trifazat și 6,7 kVA monofazat. Tensiunile disponibile sunt 400 V trifazat și 230 V monofazat, la o frecvență de 50 Hz și factor de putere 1.
MLG10300EA este echipat cu un motor pe benzină în 4 timpi, monocilindric, răcit cu aer, cu o putere de 17 CP și o cilindree de 457 cm³. Aprinderea este electronică, filtrul de aer este de tip semiuscat, iar combustibilul utilizat este benzină fără plumb.
Alternatorul este sincron, cu perii și regulator automat de tensiune AVR, iar rezervorul de combustibil are o capacitate de 25 litri. Autonomia este de aproximativ 10 ore la o încărcare de 50%, iar pornirea este electrică.
Pentru integrarea într-un sistem automatizat, generatorul dispune de priză ATS, buton START/STOP cu până la 5 încercări de pornire și șoc automat controlat electronic, cu motor pas cu pas și senzor de temperatură, declarat pentru funcționare până la -15°C.
Panoul ATS93 este compatibil atât cu instalații trifazate de 400 V, cât și monofazate de 230 V, și are o capacitate maximă declarată de 27,7 kVA trifazat / 14,7 kVA monofazat, fiind dimensionat cu rezervă față de generator. Este echipat cu contactori cu 4 poli, interblocaj electric și mecanic, cofret metalic IP54 și încărcător pentru menținerea bateriei.
Date tehnice – Generator MLG10300EA
- Model: MLG10300EA
- Tip echipament: generator trifazat
- Tensiune monofazată: 230 V
- Tensiune trifazată: 400 V
- Frecvență: 50 Hz
- Factor de putere: 1
- Putere maximă trifazată: 10 kVA
- Putere maximă monofazată: 7,2 kVA
- Putere nominală trifazată: 9,0 kVA
- Putere nominală monofazată: 6,7 kVA
- Turație: 3.000 rpm
- Motor: 4 timpi, 1 cilindru, răcire cu aer
- Putere motor: 17 CP
- Capacitate cilindrică: 457 cm³
- Sistem de aprindere: electronică
- Filtru de aer: semiuscat
- Combustibil: benzină fără plumb
- Alternator: sincron, tip AVR cu perii
- Capacitate rezervor: 25 litri
- Autonomie de lucru: 10 ore la încărcare de 50%
- Pornire: electrică
- Consum specific: <374 g/kWh
- Grad de protecție: IP23
- Dimensiuni de gabarit: 680 × 510 × 550 mm
- Masă netă: 92 kg
Date tehnice – Panou automatizare ATS93
- Model: ATS93
- Tip echipament: panou de automatizare
- Tensiune trifazată: 400 V
- Tensiune monofazată: 230 V
- Putere maximă trifazată: 27,7 kVA
- Putere maximă monofazată: 14,7 kVA
- Curent maxim: 40 A Ith / 25 A AC3
- Contactori: 4 poli
- Interblocaj contactori: electric și mecanic
- Cofret: metalic
- Grad de protecție: IP54
- Închidere cofret: cu cheie
- Încărcător pentru menținerea bateriei: da
- Cablu ATS: inclus
- Buton oprire de urgență: da
- Voltmetru rețea: da
- Indicatoare luminoase: rețea / generator / AUTO / alarmă generator
- Buton funcționare mod AUTO: da
- Monitorizare rețea standard: pe o singură fază
- Prag minim tensiune: reglabil
- Prag maxim tensiune: reglabil
- Monitorizare pe toate cele 3 faze: opțională, cu prag minim reglabil.
Putere trifazată și monofazată
Un avantaj important al MLG10300EA este posibilitatea de utilizare atât în aplicații trifazate, cât și pentru consumatori monofazați.
În regim trifazat:
- Putere nominală: 9,0 kVA
- Putere maximă: 10 kVA
În regim monofazat:
- Putere nominală: 6,7 kVA
- Putere maximă: 7,2 kVA.
Această configurație îl face mai versatil pentru aplicațiile profesionale în care există atât consumatori trifazați, cât și consumatori monofazați.
Este important ca distribuirea sarcinilor să fie realizată corect și să se respecte limitele de putere pentru fiecare mod de utilizare.
Motor de 17 CP și 457 cm³
MLG10300EA utilizează un motor cu:
- putere 17 CP
- cilindree 457 cm³
- 1 cilindru
- 4 timpi
- răcire cu aer
- aprindere electronică.
Motorul este alimentat cu benzină fără plumb și lucrează la o turație de 3.000 rpm în configurația generatorului.
Puterea de 17 CP oferă rezerva mecanică necesară pentru alternatorul trifazat de până la 10 kVA.
Alternator sincron cu AVR
Generatorul este echipat cu alternator sincron, cu perii, tip AVR.
AVR – Automatic Voltage Regulator – contribuie la reglarea tensiunii furnizate de alternator și la limitarea variațiilor atunci când sarcina conectată se modifică.
Avantajele sistemului AVR sunt:
- tensiune mai stabilă;
- funcționare mai constantă a consumatorilor compatibili;
- reducerea fluctuațiilor la variațiile de sarcină;
- protecție suplimentară a echipamentelor electrice;
- comportament mai bun al generatorului în utilizare profesională.
Rezervor de 25 litri și autonomie de 10 ore
MLG10300EA este echipat cu rezervor de 25 litri.
Autonomia declarată este de aproximativ 10 ore la o încărcare de 50%.
Această autonomie este potrivită pentru:
- întreruperi mai lungi ale rețelei;
- utilizare pe șantier;
- aplicații agricole;
- ateliere;
- spații comerciale;
- instalații de rezervă.
Pornire electrică
Generatorul este prevăzut cu pornire electrică.
Echiparea standard include:
- acumulator
- încărcător
- starter electric.
Pornirea electrică este esențială pentru integrarea într-un sistem ATS automatizat.
Sistem START/STOP cu 5 încercări
Generatorul dispune de un buton START/STOP cu până la 5 încercări de pornire.
Această caracteristică este importantă pentru utilizarea împreună cu automatizarea, deoarece permite repetarea procesului de pornire atunci când motorul nu pornește din prima încercare.
Șoc automat pentru temperaturi scăzute
MLG10300EA este prevăzut cu:
- șoc automat
- controler
- motor pas cu pas
- senzor de temperatură.
Permite funcționarea sistemului până la -15°C.
Această dotare reduce necesitatea intervenției manuale și este utilă mai ales într-un sistem de alimentare automată de rezervă.
Priză ATS dedicată
Generatorul este echipat din fabrică cu priză ATS pentru automatizare.
Aceasta permite conectarea generatorului la panoul ATS93.
Panoul ATS93
ATS93 este panoul de automatizare asociat sistemului.
Panoul poate lucra cu 400 V trifazat și 230 V monofazat.
Puterea maximă admisă este de 27,7 kVA trifazat si 14,7 kVA monofazat.
Aceste valori sunt mai mari decât puterea generatorului MLG10300EA, oferind o rezervă de dimensionare din punctul de vedere al puterii.
Contactori cu 4 poli și interblocaj
ATS93 este prevăzut cu contactori cu 4 poli, cu interblocaj electric și interblocaj mecanic.
Această configurație este specifică unui sistem profesional de transfer între surse.
Cofret metalic IP54
ATS93 este montat într-un cofret metalic IP54, prevăzut cu închidere cu cheie.
Gradul de protecție IP54 oferă panoului o protecție superioară față de generatorul propriu-zis, care are grad IP23.
Monitorizarea rețelei
Panoul ATS93 permite monitorizarea rețelei standard pe o singură fază, cu:
- prag minim reglabil;
- prag maxim reglabil.
Pentru aplicațiile trifazate, opțional: monitorizarea rețelei pe toate cele 3 faze cu prag minim reglabil.
Pentru MLG10300EA, fiind un generator trifazat, această opțiune poate fi relevantă dacă instalația utilizatorului necesită supravegherea tuturor celor trei faze.

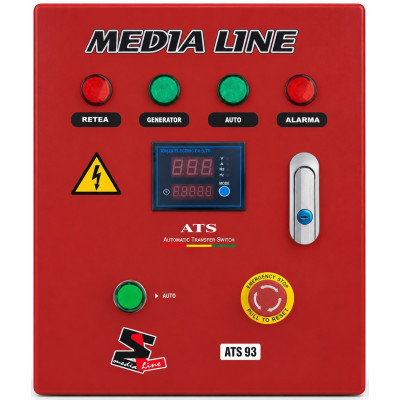

Semnalizare vizuală ATS93
Panoul include lămpi indicatoare pentru:
- REȚEA
- GENERATOR
- AUTO
- ALARMĂ GENERATOR.
Aceste indicatoare permit verificarea rapidă a stării instalației.
Încărcător pentru menținerea bateriei
Panoul include încărcător pentru menținerea bateriei.
Această dotare este importantă pentru un sistem automatizat, deoarece bateria trebuie să fie disponibilă pentru pornirea electrică a generatorului.
Buton de oprire de urgență
ATS93 este prevăzut cu buton de oprire de urgență.
Acesta permite intervenția manuală rapidă atunci când este necesară oprirea sistemului.
Echipare standard – Generator MLG10300EA
- Generator MLG10300EA
- Motor pe benzină de 17 CP
- Motor 4 timpi
- Alternator sincron cu perii
- Regulator AVR
- Rezervor 25 litri
- Pornire electrică
- O priză monofazată CEE 32 A
- O priză trifazată CEE 16 A, 5 poli
- Multimetru digital 3 în 1
- Afișare tensiune
- Afișare frecvență
- Afișare ore totale de funcționare
- Afișare ore de la ultima pornire
- Indicator nivel combustibil
- Acumulator
- Încărcător
- Starter electric
- Borne 12 V c.c., max. 8,3 A
- Protecție termică pentru priza 230 V
- Protecție termică pentru priza 400 V
- Protecție termică pentru bornele 12 V c.c.
- Conector pentru împământare
- Set roți transport
- Buton START/STOP cu 5 încercări de pornire
- Șoc automat
- Controler șoc automat
- Motor pas cu pas
- Senzor temperatură
- Funcționare șoc până la -15°C
- Priză ATS pentru automatizare.
Echipare standard – ATS93
- Panou automatizare ATS93
- Contactori cu 4 poli
- Interblocaj electric
- Interblocaj mecanic
- Cofret metalic IP54
- Închidere cu cheie
- Încărcător pentru menținerea bateriei
- Cablu ATS
- Buton oprire de urgență
- Voltmetru rețea
- Lampă indicatoare rețea
- Lampă indicatoare generator
- Lampă mod AUTO
- Lampă alarmă generator
- Buton funcționare AUTO
- Monitorizarea rețelei pe o fază
- Prag minim tensiune reglabil
- Prag maxim tensiune reglabil.
Dotări și caracteristici suplimentare
- Generator trifazat + monofazat.
- Putere trifazată maximă 10 kVA.
- Putere monofazată maximă 7,2 kVA.
- Motor de 17 CP.
- AVR integrat.
- Rezervor 25 litri.
- Autonomie 10 ore la 50% încărcare.
- Pornire electrică.
- Șoc automat.
- Sistem START/STOP cu 5 încercări.
- Multimetru digital.
- Ieșire 12 V.
- Prize CEE profesionale.
- Set roți.
- Priză ATS dedicată.
- ATS93 cu funcționare 230 V / 400 V.
- Contactori cu interblocaj.
- Cofret IP54.
- Monitorizare rețea.
- Mod AUTO.
- Încărcător baterie.
- Semnalizare vizuală.
- Buton oprire de urgență.
Dotări opționale
- Kit de evacuare a gazelor de eșapament pentru montarea generatorului în interior.
- Monitorizarea rețelei pe toate cele 3 faze, cu prag minim reglabil.
Avantajele generatorului MLG10300EA + ATS93
- Putere maximă trifazată de 10 kVA.
- Putere nominală trifazată de 9 kVA.
- Putere maximă monofazată de 7,2 kVA.
- Putere nominală monofazată de 6,7 kVA.
- Motor de 17 CP.
- Cilindree de 457 cm³.
- Alternator sincron cu AVR.
- Ieșire 230 V și 400 V.
- Rezervor de 25 litri.
- Autonomie de aproximativ 10 ore la 50% încărcare.
- Pornire electrică.
- Șoc automat până la -15°C.
- START/STOP cu 5 încercări.
- Priză ATS dedicată.
- Priză monofazată CEE 32 A.
- Priză trifazată CEE 16 A, 5 poli.
- Ieșire 12 V c.c.
- Protecții termice.
- Multimetru digital.
- Set de roți.
- ATS93 dimensionat pentru aplicații trifazate și monofazate.
- Contactori cu 4 poli.
- Interblocaj electric și mecanic.
- Cofret metalic IP54.
- Mod AUTO.
- Monitorizare rețea.
- Încărcător pentru menținerea bateriei.
- Buton de oprire de urgență.
De ce să alegi MLG10300EA + ATS93?
Principalul avantaj al MLG10300EA este versatilitatea între alimentarea trifazată și monofazată.
Generatorul poate furniza până la 10 kVA trifazat și până la 7,2 kVA monofazat, ceea ce îl face potrivit pentru instalații profesionale unde există ambele tipuri de consumatori.
Motorul de 17 CP și 457 cm³ oferă puterea necesară pentru această clasă de generator, iar rezervorul de 25 litri asigură aproximativ 10 ore de autonomie la 50% încărcare.
Generatorul este deja pregătit pentru automatizare prin:
- pornire electrică;
- acumulator și încărcător;
- șoc automat;
- 5 încercări de pornire;
- priză ATS dedicată.
ATS93 completează sistemul cu monitorizarea rețelei, contactori cu interblocaj, mod AUTO, semnalizare și menținerea bateriei.
Aplicații recomandate
MLG10300EA + ATS93 este recomandat pentru:
- alimentare de rezervă pentru locuințe cu consumatori trifazați;
- vile și case mari;
- pensiuni;
- spații comerciale;
- magazine;
- ateliere;
- service-uri;
- ferme;
- hale mici;
- spații de producție;
- instalații tehnice;
- pompe trifazate compatibile;
- motoare electrice compatibile;
- compresoare compatibile;
- instalații de încălzire și automatizare;
- iluminat;
- frigidere și congelatoare;
- sisteme de supraveghere;
- porți electrice;
- echipamente IT și comunicații;
- alimentare temporară pe șantiere;
- instalații unde există simultan consumatori la 230 V și 400 V.
Pentru motoare, pompe și compresoare trebuie verificată separat puterea de pornire, deoarece aceasta poate fi semnificativ mai mare decât puterea nominală.
Recomandări de instalare
Generatorul are grad de protecție IP23, iar ATS93 are cofret IP54.
Conectarea unui generator trifazat la ATS și la instalația clădirii trebuie realizată de personal calificat, cu dimensionarea corectă a protecțiilor, conductoarelor, împământării și distribuției sarcinilor pe faze.
În cazul montării generatorului într-un spațiu interior, producatorul indică disponibilitatea unui kit opțional pentru evacuarea gazelor de eșapament.
