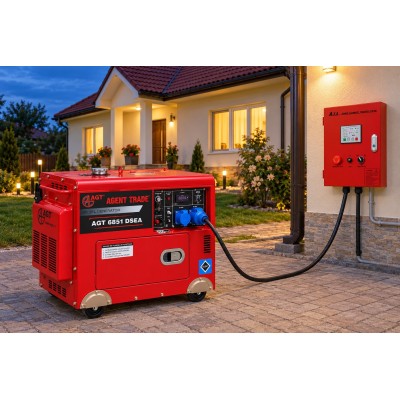

Generator diesel monofazat AGT 6851 DSEA + ATS51, 5,0 kVA, AVR, motor diesel 11 CP, pornire electrică, automatizare
AGT 6851 DSEA + ATS51 este un sistem profesional de alimentare electrică de rezervă, format din generatorul diesel monofazat AGT 6851 DSEA și panoul de automatizare ATS51, conceput pentru aplicații în care continuitatea alimentării cu energie electrică este importantă.
Generatorul furnizează o putere continuă de 4,5 kVA și o putere maximă de 5,0 kVA, la 230 V / 50 Hz, fiind echipat cu motor diesel monocilindric de 11 CP, cu cilindree de 418 cm³, răcire cu aer și pornire electrică. Alternatorul este sincron, cu perii și regulator automat de tensiune AVR.
Rezervorul de combustibil are o capacitate de 13,5 litri, iar autonomia este de 6,6 ore la o sarcină de 4,5 kVA. Generatorul are grad de protecție IP23, dimensiuni de 950 × 550 × 743 mm și o masă de 148 kg.
Generatorul este pregătit din fabrică pentru integrarea într-un sistem automatizat: priză pentru automatizare, pornire electrică, acumulator și încărcător. Panoul ATS51 completează generatorul și permite supravegherea rețelei și comutarea automată între rețeaua publică și generator.
Panoul ATS51 are o putere maximă de 13,5 kVA. Panoul monitorizează rețeaua monofazată, pornește generatorul și transferă automat sarcina către acesta atunci când parametrii rețelei depășesc limitele setate. După revenirea rețelei în parametri, sarcina este transferată înapoi și generatorul este oprit.
Date tehnice – Generator AGT 6851 DSEA
- Model: AGT 6851 DSEA
- Tip echipament: generator diesel monofazat
- Tensiune: 230 V
- Frecvență: 50 Hz
- Factor de putere: 1
- Putere maximă: 5,0 kVA
- Putere continuă: 4,5 kVA
- Turație: 3.000 rpm
- Motor: diesel
- Număr cilindri: 1
- Răcire motor: cu aer
- Putere motor: 11 CP
- Capacitate cilindrică: 418 cm³
- Combustibil: motorină
- Alternator: sincron, tip AVR cu perii
- Capacitate rezervor combustibil: 13,5 litri
- Autonomie de lucru: 6,6 ore la o sarcină de 4,5 kVA
- Pornire: electrică
- Grad de protecție: IP23
- Dimensiuni de gabarit: 950 × 550 × 743 mm
- Masă: 148 kg
Date tehnice și funcții – Panou automatizare ATS51
- Model: ATS51
- Tip echipament: panou de automatizare pentru generator monofazat diesel
- Putere maximă: 13,5 kVA
- Tensiune sistem: monofazat, 230 V
- Contactori: bipolari
- Încărcător pentru menținerea bateriei: 12 V / 800 mA
- Cablu automatizare: 2 m
- Grad de protecție: IP41
- Utilizare: inclusiv în exterior în limitele gradului IP41
- Monitorizare rețea: da
- Pornire automată generator: da
- Transfer automat rețea → generator: da
- Transfer automat generator → rețea: da
- Oprire automată generator după revenirea rețelei: da
- Monitorizare tensiune rețea: da
- Monitorizare frecvență rețea: da
- Monitorizare tensiune generator: da
- Monitorizare frecvență generator: da
- Monitorizare tensiune baterie: da
- Contor ore funcționare: da
Generator diesel profesional de 5,0 kVA
AGT 6851 DSEA oferă 4,5 kVA în regim continuu și maximum 5,0 kVA, fiind destinat alimentării consumatorilor monofazați la 230 V.
Pentru alegerea consumatorilor trebuie utilizată în primul rând valoarea continuă de 4,5 kVA. Puterea maximă de 5,0 kVA reprezintă rezerva disponibilă pentru solicitări de scurtă durată.
Pentru pompe, compresoare, frigidere sau alte echipamente cu motoare electrice trebuie verificat separat curentul necesar la pornire.
Motor diesel de 11 CP
Generatorul este echipat cu motor diesel:
- putere 11 CP
- cilindree 418 cm³
- 1 cilindru
- răcire cu aer
- 3.000 rpm
Utilizarea motorinei reprezintă un avantaj în aplicațiile de rezervă și în utilizarea profesională de durată, în special pentru utilizatorii care preferă un generator diesel în locul unuia pe benzină.
Alternator sincron cu AVR
Alternatorul generatorului este sincron, cu perii și AVR.
AVR – Automatic Voltage Regulator – contribuie la reglarea tensiunii generate atunci când sarcina electrică se modifică.
Avantajele sistemului AVR sunt reducerea variațiilor de tensiune, alimentarea mai constantă a consumatorilor compatibili și funcționarea mai controlată a generatorului la variațiile de sarcină.
Rezervor de 13,5 litri și autonomie de 6,6 ore
Rezervorul de motorină are o capacitate de 13,5 litri.
Autonomie de 6,6 ore la o încărcare de 4,5 kVA, adică la puterea continuă nominală a generatorului.
Autonomia este exprimată în condiții clare de sarcină și nu ca o valoare generică.
Pornire electrică
AGT 6851 DSEA dispune de pornire electrică.
Echiparea standard include:
- starter electric;
- acumulator;
- încărcător;
- contact de pornire cu cheie
Această configurație este necesară pentru utilizarea generatorului într-un sistem cu automatizare ATS.
Bujii incandescente
Generatorul este prevăzut standard cu bujii incandescente.
Acestea asistă pornirea motorului diesel, în special atunci când temperatura motorului sau temperatura ambientală este redusă.
Protecții integrate
AGT 6851 DSEA dispune standard de:
- protecție la suprasarcină
- protecție la lipsă ulei
- protecție la temperatură prea mare.
Aceste sisteme contribuie la protecția motorului și a generatorului în situațiile de funcționare anormală.
Multimetru digital
Generatorul include multimetru digital pentru afișarea:
- tensiunii
- frecvenței
- numărului de ore de funcționare
Contorul de ore este util pentru programarea operațiunilor de întreținere și a reviziilor periodice.
Senzor de turație și indicator combustibil
Echiparea standard include: senzor de turație și indicator pentru nivelul combustibilului.
Aceste elemente permit monitorizarea mai ușoară a generatorului în exploatare.
Prize profesionale 230 V
Generatorul este echipat cu două tipuri de prize monofazate: o priză Schuko 16 A si o priză CEE 32 A.
Priza CEE de 32 A este deosebit de utilă în aplicațiile profesionale și pentru conectarea generatorului la instalații sau consumatori dimensionați corespunzător.
Ieșire 12 V c.c.
Generatorul dispune și de: priză 12 V c.c. / 8,3 A.
Aceasta completează posibilitățile de utilizare ale generatorului pentru aplicații auxiliare compatibile.
Sistem de roți
Echipare cu sistem de roți.
Această dotare este importantă deoarece generatorul are o masă de 148 kg, iar roțile facilitează deplasarea pe distanțe scurte și poziționarea în zona de utilizare.
Priză pentru automatizare
Un element esențial pentru configurația AGT 6851 DSEA + ATS51 este faptul că generatorul este echipat standard cu priză pentru automatizare.
Aceasta permite integrarea generatorului cu un panou ATS compatibil.
Automatizarea ATS51
Panoul ATS51 transformă generatorul într-o soluție de rezervă mult mai practică pentru o instalație fixă.
Panoul supraveghează parametrii rețelei. Dacă aceștia ies din limitele programate, ATS-ul comandă pornirea generatorului și transferă automat sarcina de la rețea către generator.
Când rețeaua publică revine în parametrii setați, ATS51 transferă sarcina înapoi la rețea și comandă oprirea generatorului.
Protecțiile și alarmele ATS51
Sistemul monitorizează și poate opri automat generatorul în cazul unor situații precum:
- presiune scăzută a uleiului;
- temperatură ridicată a motorului;
- nivel scăzut al combustibilului;
- defectarea releului de încărcare a bateriei;
- turație prea mică;
- turație prea mare
Aceste funcții completează protecțiile deja existente pe generator.
Monitorizarea parametrilor electrici
ATS51 oferă aparate digitale pentru monitorizarea:
- tensiunii generatorului;
- frecvenței generatorului;
- tensiunii rețelei;
- frecvenței rețelei;
- tensiunii bateriei;
- numărului de ore de funcționare
Astfel, operatorul poate verifica starea sursei principale și a generatorului din același sistem de comandă.
Echipare standard – AGT 6851 DSEA
- Generator AGT 6851 DSEA
- Motor diesel monocilindric
- Motor 11 CP
- Cilindree 418 cm³
- Alternator sincron
- Regulator automat AVR
- Rezervor motorină 13,5 l
- Pornire electrică
- Priză Schuko 16 A
- Priză CEE 32 A
- Protecție la suprasarcină
- Protecție lipsă ulei
- Protecție temperatură prea mare
- Multimetru digital
- Afișare tensiune
- Afișare frecvență
- Contor ore funcționare
- Bujii incandescente
- Senzor turație
- Indicator nivel combustibil
- Contact pornire cu cheie
- Starter electric
- Acumulator
- Încărcător baterie
- Sistem de roți
- Priză automatizare
- Priză 12 V c.c. / 8,3 A
- Trusă de scule
Echipare și funcții ATS51
- Panou automatizare ATS51
- Putere maximă 13,5 kVA
- Configurație monofazată
- Contactori bipolari
- Monitorizare rețea
- Pornire automată generator
- Transfer automat rețea → generator
- Transfer automat generator → rețea
- Oprire automată generator după revenirea rețelei
- Monitorizare tensiune rețea
- Monitorizare frecvență rețea
- Monitorizare tensiune generator
- Monitorizare frecvență generator
- Monitorizare tensiune baterie
- Contor ore funcționare
- Încărcător menținere baterie 12 V / 800 mA
- Cablu automatizare 2 metri
- Grad de protecție IP41.
Dotări și caracteristici suplimentare
- Motor diesel profesional.
- Pornire electrică.
- Bujii incandescente.
- AVR integrat.
- Carcasă închisă a generatorului.
- Priză dedicată automatizării.
- Sistem de roți.
- Multimetru digital.
- Senzor turație.
- Indicator combustibil.
- Protecții multiple pentru motor și alternator.
- Monitorizarea automată a rețelei prin ATS.
- Transfer automat al sarcinii.
- Menținerea bateriei încărcate.
- Monitorizare digitală a generatorului și rețelei.
Avantajele sistemului AGT 6851 DSEA + ATS51
- Putere continuă de 4,5 kVA.
- Putere maximă de 5,0 kVA.
- Motor diesel de 11 CP.
- Cilindree de 418 cm³.
- Alternator sincron cu AVR.
- Rezervor de 13,5 litri.
- Autonomie de 6,6 ore la sarcina de 4,5 kVA.
- Pornire electrică.
- Bujii incandescente.
- Acumulator și încărcător.
- Protecție la suprasarcină.
- Protecție lipsă ulei.
- Protecție temperatură motor.
- Multimetru digital.
- Priză Schuko 16 A.
- Priză CEE 32 A.
- Ieșire 12 V c.c. / 8,3 A.
- Sistem de roți.
- Priză dedicată automatizării.
- ATS51 de până la 13,5 kVA.
- Comutare automată rețea/generator.
- Pornirea și oprirea automată a generatorului.
- Monitorizarea rețelei și generatorului.
- Încărcător de menținere baterie.
- Alarme și protecții suplimentare.
De ce să alegi AGT 6851 DSEA + ATS51?
Principalul avantaj al acestei configurații este combinația dintre un generator diesel pregătit pentru automatizare și un panou ATS care poate administra automat alimentarea de rezervă.
Generatorul dispune deja de pornire electrică, acumulator, încărcător și priză de automatizare.
ATS51 monitorizează permanent parametrii rețelei și poate prelua automat controlul atunci când alimentarea principală nu mai este corespunzătoare. Panoul pornește generatorul, transferă sarcina, iar după revenirea rețelei în parametri normali transferă consumatorii înapoi și oprește grupul electrogen.
Motorul diesel reprezintă un avantaj pentru utilizarea de rezervă și pentru exploatarea profesională repetată, iar autonomia de 6,6 ore la sarcina nominală de 4,5 kVA permite funcționarea generatorului timp îndelungat fără realimentare.
Aplicații recomandate
AGT 6851 DSEA + ATS51 este recomandat pentru:
- alimentarea electrică de rezervă a locuințelor;
- case și vile;
- cabane și case de vacanță;
- birouri;
- magazine;
- spații comerciale;
- ateliere;
- service-uri;
- ferme;
- spații tehnice;
- sisteme de iluminat;
- frigidere și congelatoare;
- centrale și instalații auxiliare compatibile;
- pompe compatibile;
- sisteme de supraveghere;
- porți și automatizări;
- echipamente IT și comunicații compatibile;
- alimentarea unor circuite prioritare;
- locații în care întreruperile de energie pot produce pierderi sau disconfort;
- aplicații profesionale unde este necesară trecerea automată pe generator.
Pentru pompe, compresoare, aparate de aer condiționat și alte echipamente cu motoare electrice trebuie verificată separat puterea de pornire, nu doar consumul nominal.
Recomandări de instalare
Generatorul are grad de protecție IP23, iar panoul ATS51 este specificat cu grad de protecție IP41.
Conectarea automatizării la rețeaua clădirii trebuie realizată de personal autorizat, cu dimensionarea corectă a cablurilor, protecțiilor și împământării.
Pentru generator trebuie asigurată evacuarea corectă a gazelor de eșapament și ventilația necesară motorului diesel. Generatorul nu trebuie utilizat într-un spațiu închis neventilat.
