Generator monofazat AGT 7601 HSBE + AT409, 6,6 kVA, AVR, motor Honda GX390, pornire electrică, automatizare

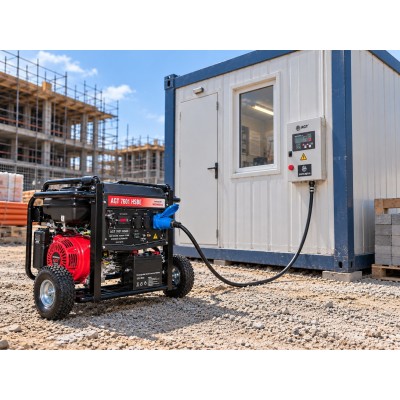

AGT 7601 HSBE + AT409 este o configurație profesională de alimentare electrică de rezervă, formată din generatorul monofazat AGT echipat cu motor Honda GX390 și panoul de automatizare AT409, destinat monitorizării rețelei și administrării automate a grupului electrogen.
Generatorul oferă o putere nominală de 6,0 kVA și o putere maximă de 6,6 kVA, fiind echipat cu motor profesional Honda GX390, pe benzină, în 4 timpi, monocilindric și răcit cu aer, cu o putere de 13 CP și cilindree de 389 cm³. Alternatorul este sincron, cu perii și regulator automat de tensiune AVR.
Rezervorul de combustibil are o capacitate de 28 litri, iar autonomia declarată este de aproximativ 10 ore la o încărcare de 75%. Generatorul dispune de pornire electrică, acumulator, încărcător de baterie, protecție pentru lipsa uleiului cu oprire automată și sistem de transport cu roți și mâner rabatabil.
Panoul AT409 monitorizează parametrii rețelei și poate transfera automat sarcina de la rețea la generator atunci când tensiunea sau frecvența ies din limitele configurate. După revenirea rețelei în parametri, panoul transferă sarcina înapoi și oprește generatorul.
Date tehnice – Generator AGT 7601 HSBE
- Model: AGT 7601 HSBE
- Tip echipament: generator de curent monofazat
- Motor: Honda GX390
- Tip motor: OHV, 4 timpi, 1 cilindru
- Răcire motor: cu aer
- Putere motor: 13 CP
- Capacitate cilindrică: 389 cm³
- Filtru de aer: semiumed
- Combustibil: benzină fără plumb
- Pornire: electrică
- Tensiune: 230 V
- Factor de putere: 1
- Putere maximă: 6,6 kVA
- Putere nominală: 6,0 kVA
- Turație: 3.000 rpm
- Alternator: sincron, tip AVR cu perii
- Capacitate rezervor combustibil: 28 litri
- Autonomie de lucru: aprox. 10 ore la o încărcare de 75%
- Grad de protecție: IP23
- Dimensiuni de gabarit: 722 × 530 × 582 mm
- Masă: 98 kg
Date tehnice și funcții – Panou automatizare AT409
- Model: AT409
- Producător: AGT
- Tip echipament: panou de automatizare generator
- Putere maximă la 230 V: 12,9 kVA
- Putere maximă la 400 V: 22 kVA
- Monitorizare rețea: da
- Monitorizare tensiune: da
- Monitorizare frecvență: da
- Funcție AMF – Automatic Mains Failure: da
- Transfer automat rețea → generator: da
- Transfer automat generator → rețea: da
- Oprire automată generator după revenirea rețelei: da
- Monitorizarea rețelei pe toate cele trei faze: da
- Protecția generatorului: monitorizare și oprire automată la defecțiuni
- Măsurarea tensiunilor RMS: da
- Funcție de autotestare: da
- Jurnal de evenimente și performanță: da
- Măsurarea curentului RMS și puterii: opțională
Putere nominală 6,0 kVA / maximă 6,6 kVA
Generatorul AGT 7601 HSBE dezvoltă o putere nominală de 6,0 kVA, aceasta fiind valoarea de referință pentru funcționarea normală.
Puterea maximă este de 6,6 kVA și reprezintă rezerva disponibilă pentru solicitările de durată scurtă.
Pentru dimensionarea consumatorilor este recomandată utilizarea puterii nominale de 6,0 kVA și păstrarea unei rezerve, în special atunci când generatorul alimentează motoare electrice, pompe, compresoare sau alte echipamente cu vârf de consum la pornire.
Motor profesional Honda GX390
Unul dintre principalele avantaje ale AGT 7601 HSBE este motorul Honda GX390.
Motorul este OHV in 4 timpi, monocilindric, răcit cu aer, 389 cm³, 13 CP.
Motorul Honda reprezintă un avantaj important pentru utilizatorii care caută robustețe, exploatare profesională și disponibilitate bună a pieselor și operațiunilor de service.
Alternator sincron cu AVR
AGT 7601 HSBE utilizează un alternator sincron, cu perii, prevăzut cu AVR.
AVR – Automatic Voltage Regulator – contribuie la reglarea tensiunii produse de generator atunci când sarcina conectată se modifică.
Avantajele AVR:
- reducerea fluctuațiilor de tensiune;
- alimentare mai constantă;
- funcționare mai stabilă a sculelor și echipamentelor compatibile;
- comportament mai bun la variații de sarcină.
Rezervor mare de 28 litri
Rezervorul de combustibil are o capacitate de 28 litri, ceea ce reprezintă un avantaj important pentru utilizarea de durată.
Autonomia este de aproximativ: 10 ore la o încărcare de 75%.
Această valoare face generatorul potrivit pentru aplicații în care trebuie să funcționeze mai multe ore fără realimentări frecvente.
Pornire electrică
Generatorul este echipat cu pornire electrică, caracteristică necesară pentru integrarea într-un sistem automatizat.
Echiparea standard include:
- contact de pornire cu cheie
- starter electric
- baterie
- încărcător de baterie
Această configurație permite panoului de automatizare să gestioneze pornirea grupului electrogen atunci când rețeaua principală nu mai este disponibilă.
Protecție pentru lipsa uleiului
Generatorul beneficiază de protecție la lipsa uleiului, cu oprirea automată a generatorului.
Această funcție contribuie la protejarea motorului Honda împotriva deteriorării cauzate de funcționarea cu lubrifiere insuficientă.
Protecție termică
Generatorul dispune de: protecție termică generală și protecție termică pentru fiecare priză Schuko.
Acest sistem contribuie la protejarea generatorului și a circuitelor electrice în cazul unor suprasarcini.
Multimetru digital
AGT 7601 HSBE este prevăzut cu multimetru digital pentru afișarea tensiunii, frecvenței, numărului de ore de funcționare.
Contorul de ore permite planificarea operațiunilor de mentenanță în funcție de timpul real de funcționare.
Prize profesionale
Generatorul este echipat standard cu: 2 prize monofazate Schuko 16 A și 1 priză CEE 32 A.
Priza CEE de 32 A este un avantaj important pentru utilizarea profesională și pentru conectarea generatorului la instalații sau tablouri de distribuție dimensionate corespunzător.
Sistem de transport
În echiparea standard sunt incluse: roți pentru transport și mâner rabatabil.
Având în vedere masa generatorului de 98 kg, aceste dotări sunt importante pentru deplasarea între diferite zone de utilizare.
Cadru metalic robust
Producatorul evidențiază un cadru metalic solid, conceput pentru protejarea ansamblului motor-alternator și pentru utilizare profesională.
Construcția cu cadru deschis permite și o bună circulație a aerului în jurul motorului.
Toba de eșapament silențioasă
Producatorul menționează în mod explicit o tobă de eșapament silențioasă.

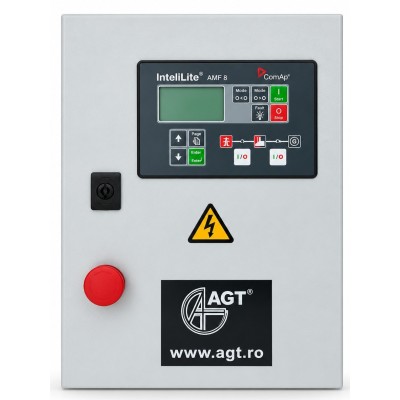

Automatizare AT409
Panoul AT409 este proiectat pentru administrarea automată a unui grup electrogen.
Principala funcție este AMF – Automatic Mains Failure.
Sistemul monitorizează tensiunea și frecvența rețelei. Dacă valorile depășesc limitele configurate, panoul comandă generatorul și transferă sarcina de pe rețeaua principală pe grupul electrogen.
După revenirea parametrilor rețelei în limitele setate, AT409 transferă sarcina înapoi către rețea și oprește generatorul.
Protecția generatorului prin AT409
Panoul monitorizează generatorul și poate realiza oprirea automată în cazul unor parametri necorespunzători.
Protecție pentru situații precum:
- tensiune prea mare;
- tensiune prea mică;
- frecvență prea mare;
- frecvență prea mică;
- lipsă ulei.
Aceste funcții completează protecțiile existente direct pe generator.
Monitorizare RMS
AT409 permite măsurarea tensiunilor efective RMS ale generatorului și rețelei.
Monitorizarea tensiunilor fază-neutru și fază-fază pentru instalațiile trifazate.
Această arhitectură face panoul potrivit pentru aplicații de automatizare mai complexe decât un simplu comutator mecanic.
Funcție de autotestare
AT409 dispune de funcție de autotestare.
Generatorul poate fi pornit automat la intervale programate pentru a verifica dacă sistemul de rezervă este operațional și pentru a identifica din timp eventuale probleme precum lipsa combustibilului, nivel insuficient de ulei sau defecțiuni electrice.
Această funcție este foarte utilă pentru sistemele de rezervă care pot rămâne perioade lungi fără să fie solicitate de o întrerupere reală a rețelei.
Jurnal de evenimente
Panoul include funcție de jurnal de evenimente și performanță, utilă pentru urmărirea funcționării sistemului și identificarea incidentelor sau alarmelor.
Echipare standard – Generator AGT 7601 HSBE
- Generator AGT 7601 HSBE
- Motor Honda GX390
- Motor OHV, 4 timpi
- Motor 13 CP
- Cilindree 389 cm³
- Rezervor combustibil 28 litri
- Cadru metalic solid
- Tobă de eșapament silențioasă
- Indicator nivel combustibil
- Alternator sincron cu AVR
- 2 prize monofazate Schuko 16 A
- 1 priză CEE 32 A
- Protecție termică generală
- Protecție termică pentru fiecare priză Schuko
- Multimetru digital
- Afișare tensiune
- Afișare frecvență
- Contor ore funcționare
- Protecție lipsă ulei
- Oprire automată la lipsă ulei
- Contact pornire cu cheie
- Starter electric
- Baterie
- Încărcător baterie
- Conector de împământare pe panou
- Roți pentru transport
- Mâner rabatabil.
Funcții și dotări AT409
- Panou automatizare AT409
- Funcție AMF
- Monitorizare tensiune rețea
- Monitorizare frecvență rețea
- Pornire automată a generatorului
- Transfer automat rețea → generator
- Transfer automat generator → rețea
- Oprire automată generator după revenirea rețelei
- Protecția generatorului
- Monitorizare tensiune generator
- Monitorizare frecvență generator
- Măsurare RMS
- Funcție autotest
- Jurnal evenimente
- Jurnal performanță
- Măsurare curent și putere – opțional
Dotări suplimentare
- Rezervor de mare capacitate – 28 l.
- Motor Honda GX390.
- Garanție motor Honda de 3 ani pentru utilizare profesională.
- AVR.
- Pornire electrică.
- Mâner rabatabil.
- Roți de transport.
- Multimetru digital.
- Protecții termice.
- Protecție lipsă ulei.
- Conector de împământare.
- AT409 cu autotest și jurnal de evenimente.
Avantajele AGT 7601 HSBE + AT409
- Motor profesional Honda GX390.
- Putere motor 13 CP.
- Cilindree 389 cm³.
- Putere nominală generator 6,0 kVA.
- Putere maximă 6,6 kVA.
- Alternator sincron cu AVR.
- Rezervor mare de 28 litri.
- Autonomie de aproximativ 10 ore la 75% sarcină.
- Pornire electrică.
- Protecție lipsă ulei cu oprire automată.
- Protecție termică generală.
- Protecții individuale pentru prizele Schuko.
- 2 prize Schuko 16 A.
- Priză CEE 32 A.
- Multimetru digital.
- Indicator combustibil.
- Cadru robust.
- Roți pentru transport.
- Mâner rabatabil.
- Automatizare AT409.
- Monitorizare automată a rețelei.
- Transfer automat al sarcinii.
- Autotest periodic.
- Jurnal de evenimente.
- Protecții suplimentare ale generatorului.
De ce să alegi AGT 7601 HSBE + AT409?
Principalul avantaj al acestei configurații este combinația dintre motorul profesional Honda GX390, generatorul de 6,6 kVA și automatizarea avansată AT409.
Generatorul oferă suficientă putere pentru numeroase aplicații monofazate, iar rezervorul de 28 litri asigură o autonomie ridicată pentru funcționarea de rezervă.
Pornirea electrică permite integrarea într-un sistem automatizat, iar AT409 elimină necesitatea intervenției manuale în cazul unei căderi a rețelei.
Funcția de autotest reprezintă un avantaj important: sistemul poate verifica periodic dacă generatorul este pregătit să pornească atunci când va fi necesar.
Motorul Honda GX390, cadrul metalic, AVR-ul, protecțiile și sistemul de transport fac generatorul potrivit atât pentru o instalație fixă de rezervă, cât și pentru utilizare profesională mobilă.
Aplicații recomandate
AGT 7601 HSBE + AT409 este recomandat pentru:
- alimentarea electrică de rezervă a locuințelor;
- vile;
- case de vacanță;
- pensiuni;
- magazine;
- spații comerciale;
- birouri;
- ateliere;
- service-uri auto;
- ferme;
- hale mici;
- sisteme de iluminat;
- frigidere și congelatoare;
- centrale și automatizări;
- sisteme de supraveghere;
- porți electrice;
- pompe compatibile;
- echipamente IT compatibile;
- containere de șantier;
- aplicații profesionale unde continuitatea alimentării este importantă.
Pentru pompe, compresoare, aparate de climatizare și alte echipamente cu motoare electrice trebuie verificată separat puterea necesară la pornire.
Recomandare de instalare
Generatorul are grad de protecție IP23, deci instalarea fixă trebuie realizată într-o zonă adecvat protejată de intemperii, fără blocarea fluxului de aer necesar răcirii motorului.
Conectarea la instalația unei clădiri și la automatizarea AT409 trebuie realizată de personal calificat, cu dimensionarea corespunzătoare a cablurilor, protecțiilor și împământării.
