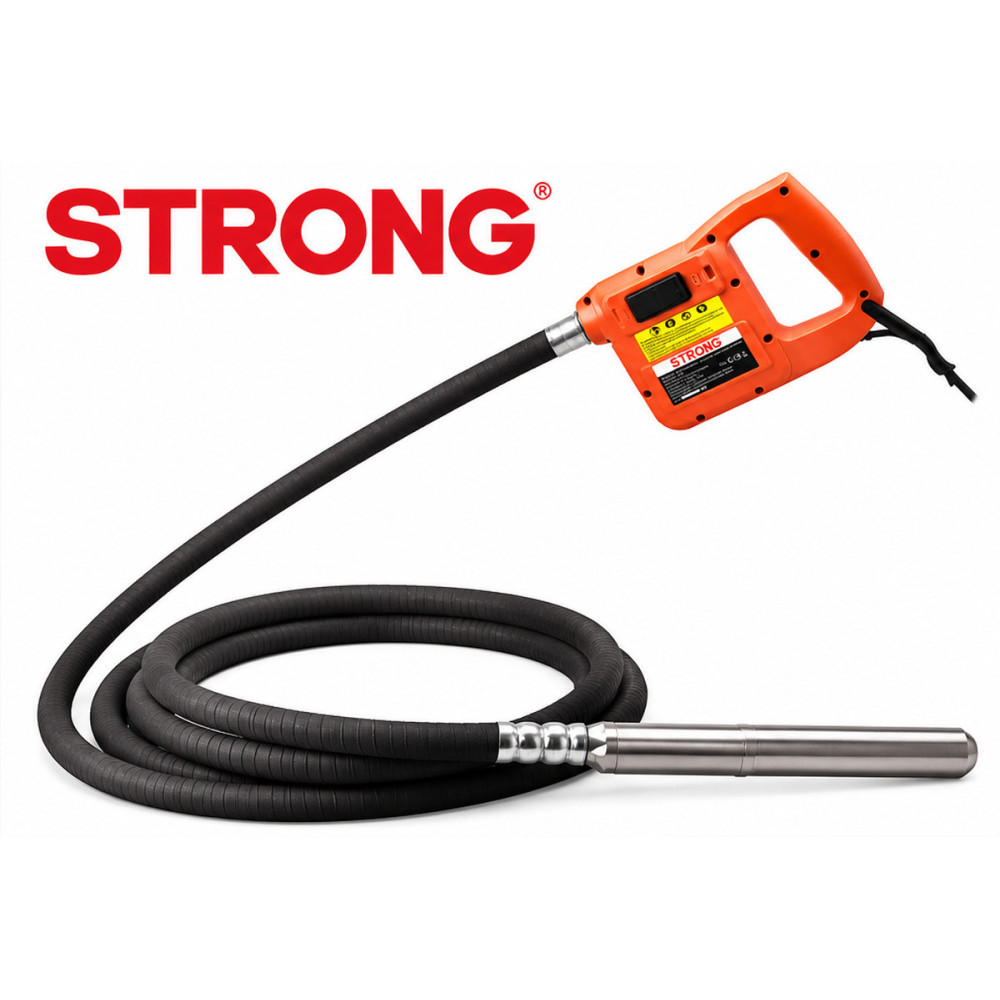

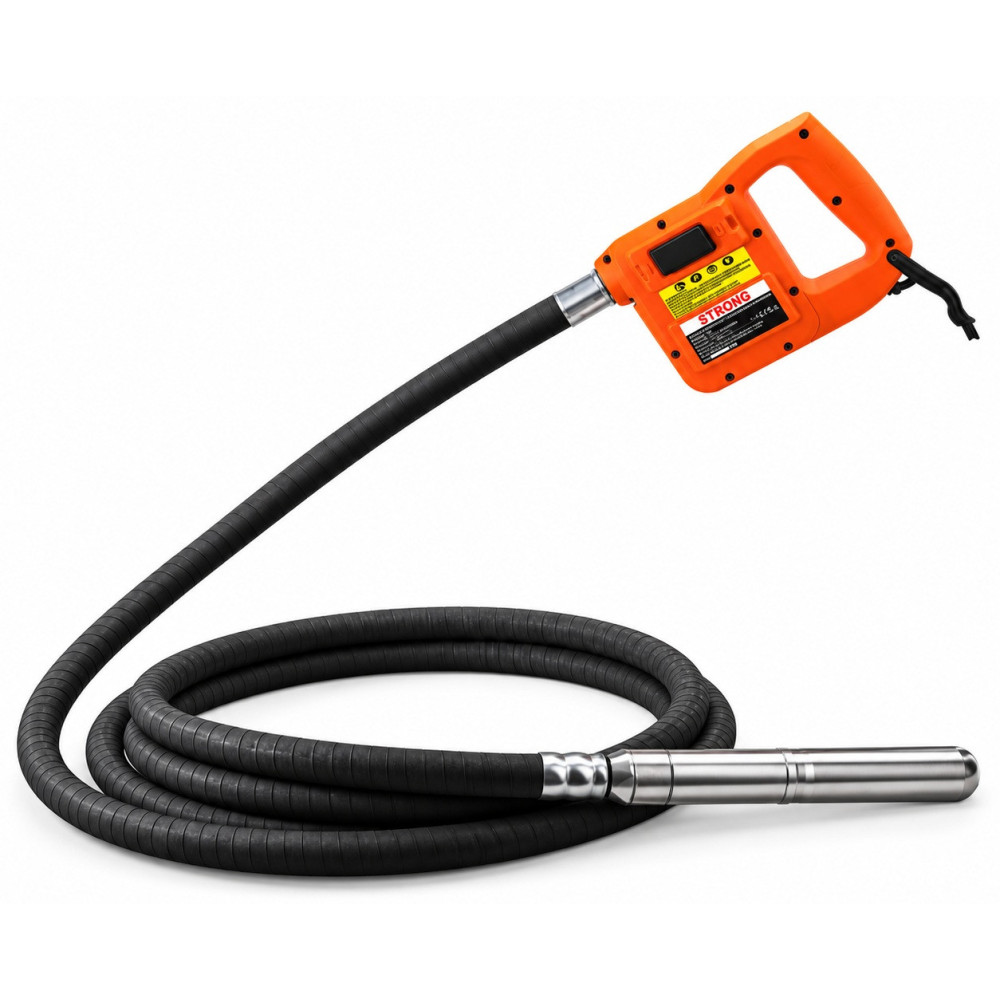

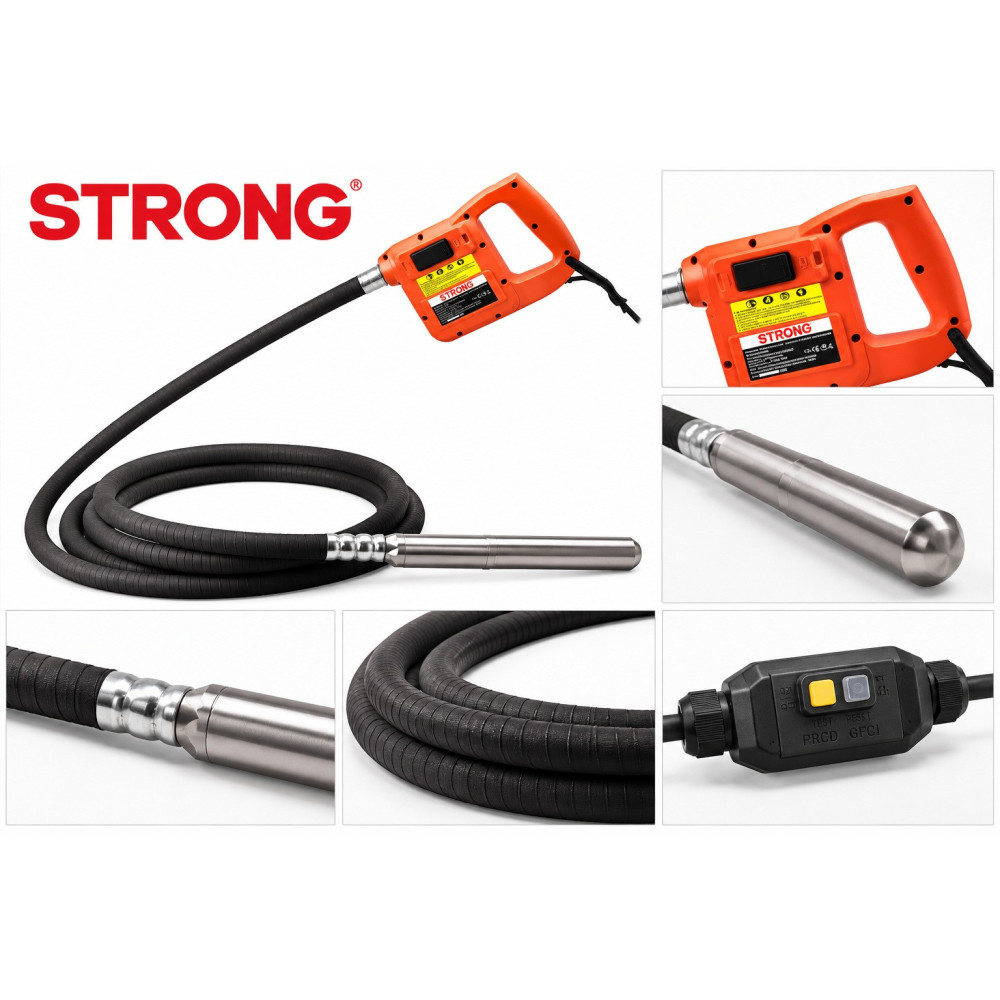

Vibrator de înaltă frecvență STRONG HF42, cap Ø42 mm, ax 6 m, 1200 W, 230 V
Descriere produs
STRONG HF42 este un vibrator profesional de beton de înaltă frecvență, conceput pentru compactarea rapidă și eficientă a betonului proaspăt în lucrări de construcții civile, industriale și infrastructură. Modelul utilizează un motor de înaltă frecvență montat direct în capul vibrator, ceea ce asigură o vibrație constantă și eficientă chiar și în aplicații solicitante, cum sunt betonul cu consistență mai rigidă, cofrajele cu armătură densă și zonele greu accesibile.
Modelul HF42 dispune de un cap vibrator Ø42 mm × 300 mm, furtun flexibil de Ø36 mm și lungime 6 m, motor de 1200 W, frecvență de lucru a motorului de 400 Hz și dezvoltă 12.500 vibrații/min. Forța centrifugă de 2.489 N permite compactarea uniformă a betonului și eliminarea eficientă a aerului captiv din masa turnată.
Sistemul este prevăzut cu convertizor de frecvență integrat, astfel încât nu este necesar un convertizor extern separat. Echipamentul poate fi conectat direct la o sursă electrică standard, iar electronica convertorului permite funcționarea la tensiunea de 230 V / 50 Hz.
Electronica integrată protejează motorul împotriva suprasarcinii, supratensiunii și subtensiunii, în timp ce carcasa și ansamblul vibrator sunt proiectate pentru utilizarea profesională în condițiile dificile specifice șantierelor.
Motor de înaltă frecvență integrat direct în cap
Una dintre principalele caracteristici ale STRONG HF42 este faptul că motorul de înaltă frecvență este montat direct în capul vibrator.
Această soluție tehnică permite obținerea unei vibrații foarte constante și reduce pierderile mecanice specifice sistemelor convenționale cu transmisie mecanică pe întreaga lungime a axului flexibil. Producătorul utilizează un motor de 400 Hz, considerat mai eficient decât soluțiile tradiționale de 200 Hz.
Avantajele sistemului sunt:
- transmiterea eficientă a energiei direct în capul vibrator;
- vibrații constante;
- compactare rapidă;
- răspuns uniform în beton;
- eficiență crescută în zonele cu armătură;
- reducerea componentelor mecanice de transmisie.
Convertizor de frecvență integrat
STRONG HF42 este prevăzut cu convertizor electronic de înaltă frecvență integrat.
Prin această configurație nu este necesară utilizarea unui convertizor separat. Echipamentul poate fi conectat direct la o sursă standard de curent electric, ceea ce simplifică instalarea și transportul pe șantier.
Convertizorul permite utilizarea la tensiunea de 230 V / 50 Hz.
Protecții electronice integrate
Electronica convertorului asigură protecție pentru:
- suprasarcină
- supratensiune
- subtensiune
Aceste sisteme contribuie la protejarea motorului și a convertizorului atunci când condițiile de alimentare sau sarcina de lucru ies din domeniul normal de funcționare.
Putere 1200 W
STRONG HF42 este echipat cu un sistem cu putere absorbită de 1200 W.
Puterea este dimensionată pentru capul vibrator de Ø42 mm și permite obținerea unei forțe centrifuge ridicate, adecvată lucrărilor profesionale de vibrare a betonului.
12.500 vibrații/min
Frecvența de vibrare pentru HF42 este 12.500 vibrații/min.
Frecvența ridicată permite betonului proaspăt să se compacteze rapid în jurul capului vibrator, facilitând:
- evacuarea bulelor de aer;
- umplerea golurilor;
- distribuirea uniformă a agregatelor;
- pătrunderea betonului printre armături;
- umplerea colțurilor cofrajului;
- obținerea unei mase de beton mai compacte.
Forță centrifugă de 2.489 N
Forța centrifugă dezvoltată de modelul HF42 este 2.489 N.
Această valoare, împreună cu frecvența de 12.500 vibrații/min, face modelul potrivit pentru vibrarea betonului în numeroase aplicații profesionale.
Producătorul evidențiază utilizarea acestui tip de vibrator inclusiv în situații dificile, pentru deplasarea unui beton rigid în colțurile cofrajului și în jurul barelor de armătură.

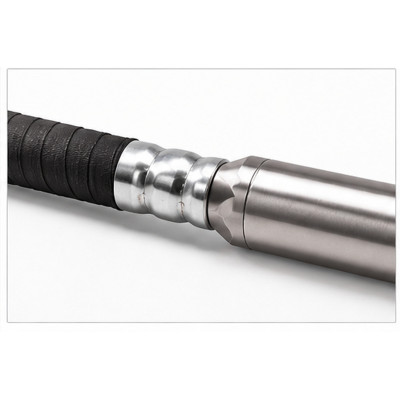

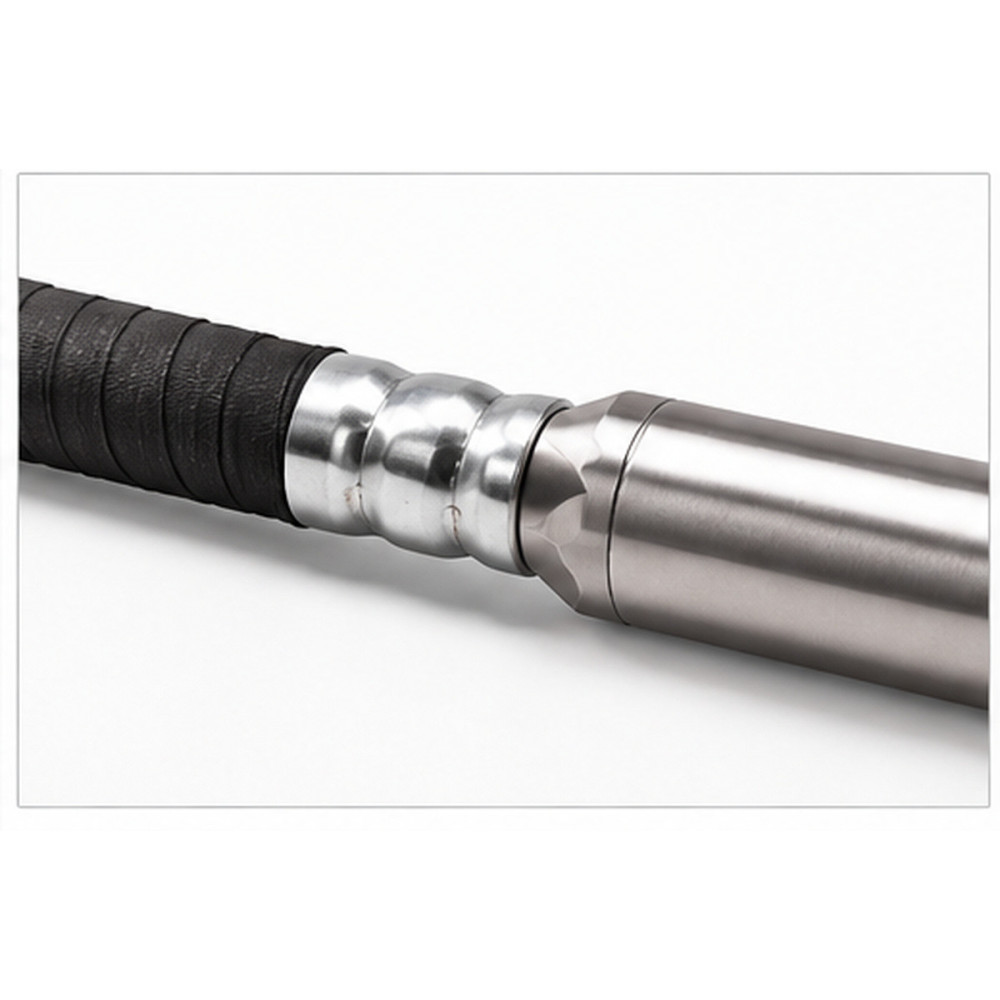

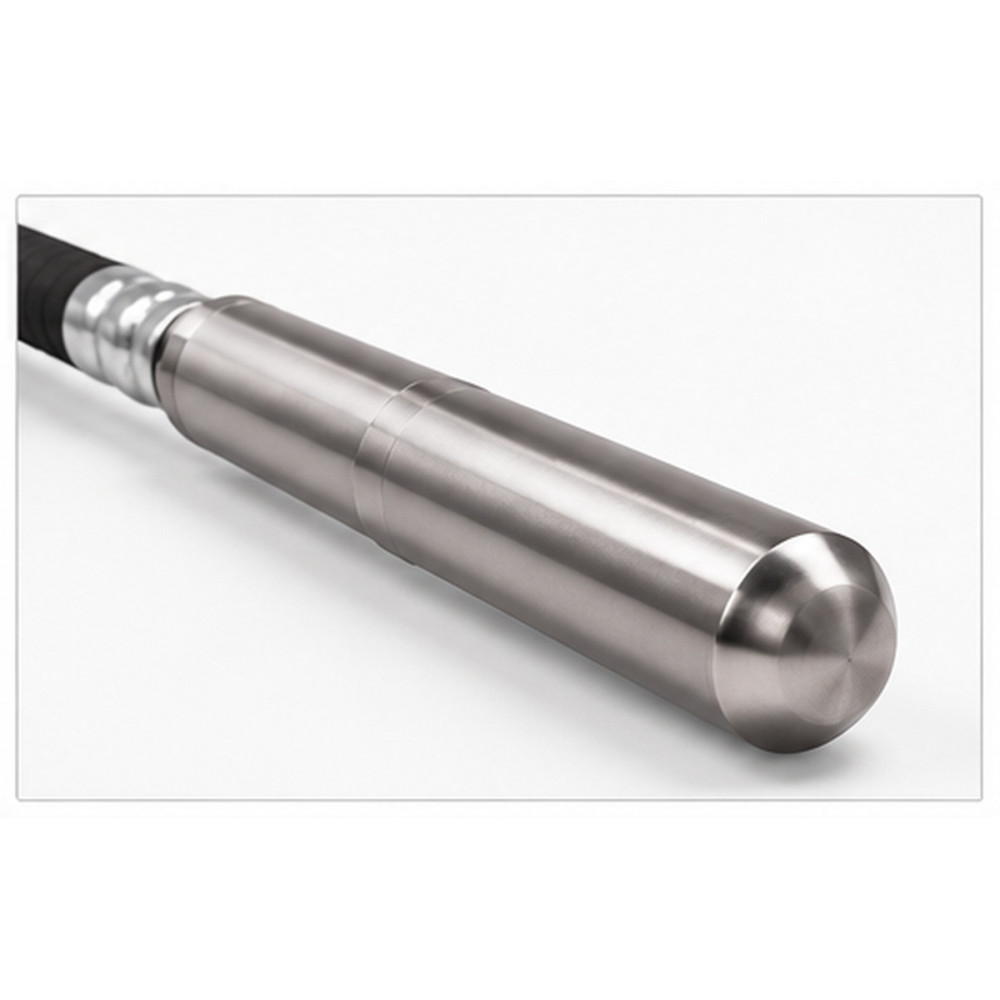

Cap vibrator Ø42 mm × 300 mm
Capul vibrator are:
- Diametru: Ø42 mm
- Lungime: 300 mm
Diametrul de 42 mm oferă un raport foarte bun între:
- forța de vibrare;
- accesibilitate;
- capacitatea de a pătrunde între barele de armătură;
- eficiența în elemente structurale de dimensiuni medii.
Capul este realizat cu carcasă din oțel întărit și rulmenți Heavy-Duty.

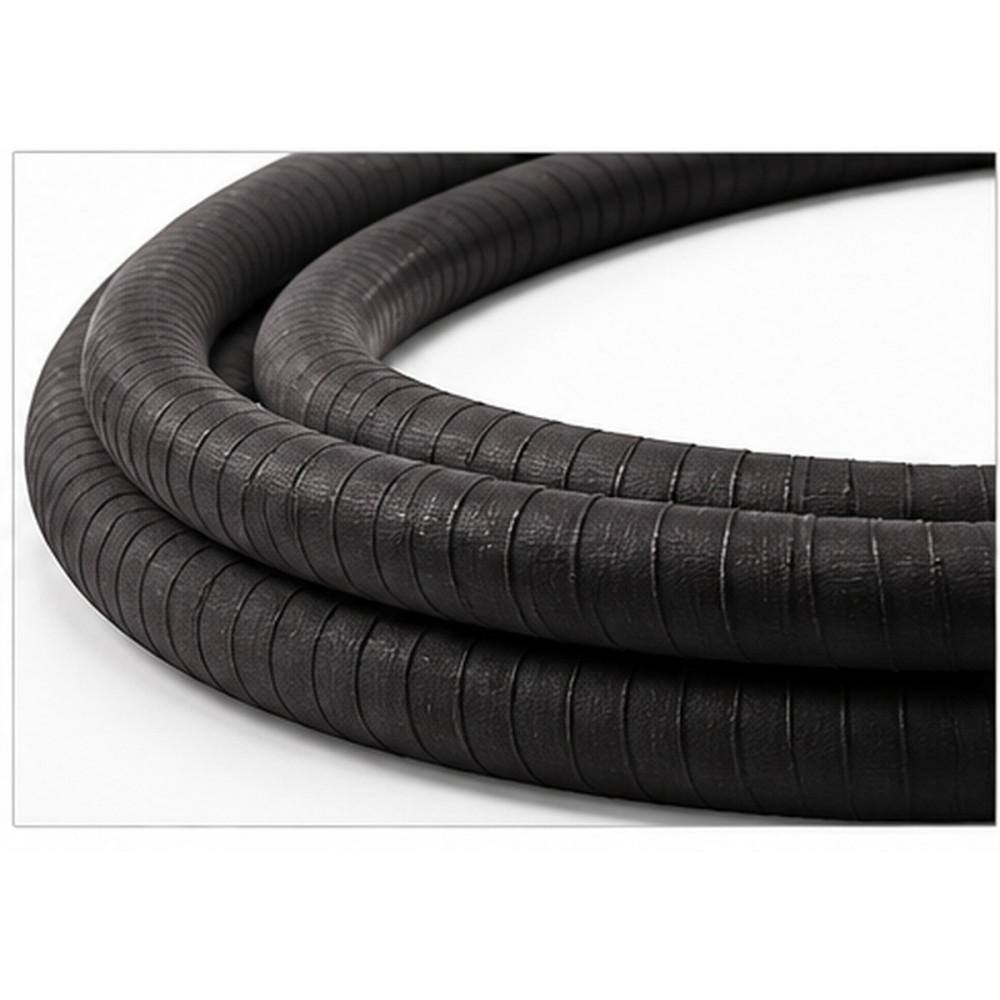

Ax / furtun flexibil de 6 metri
Pentru versiunea HF42 cu furtun lung:
- Diametru furtun: Ø36 mm
- Lungime furtun: 6 m
Lungimea mare de 6 metri reprezintă un avantaj important pentru:
- stâlpi înalți;
- pereți;
- cofraje adânci;
- grinzi;
- fundații;
- elemente unde operatorul trebuie să ajungă la distanță mare față de unitatea de control.
Protecție IPX7
Gradul de protecție este IPX7.
Această protecție este importantă pentru un vibrator care lucrează într-un mediu umed, în contact permanent cu betonul proaspăt și apa utilizată în procesul de turnare.
Clasa de protecție electrică
Clasă de protecție: Class I.

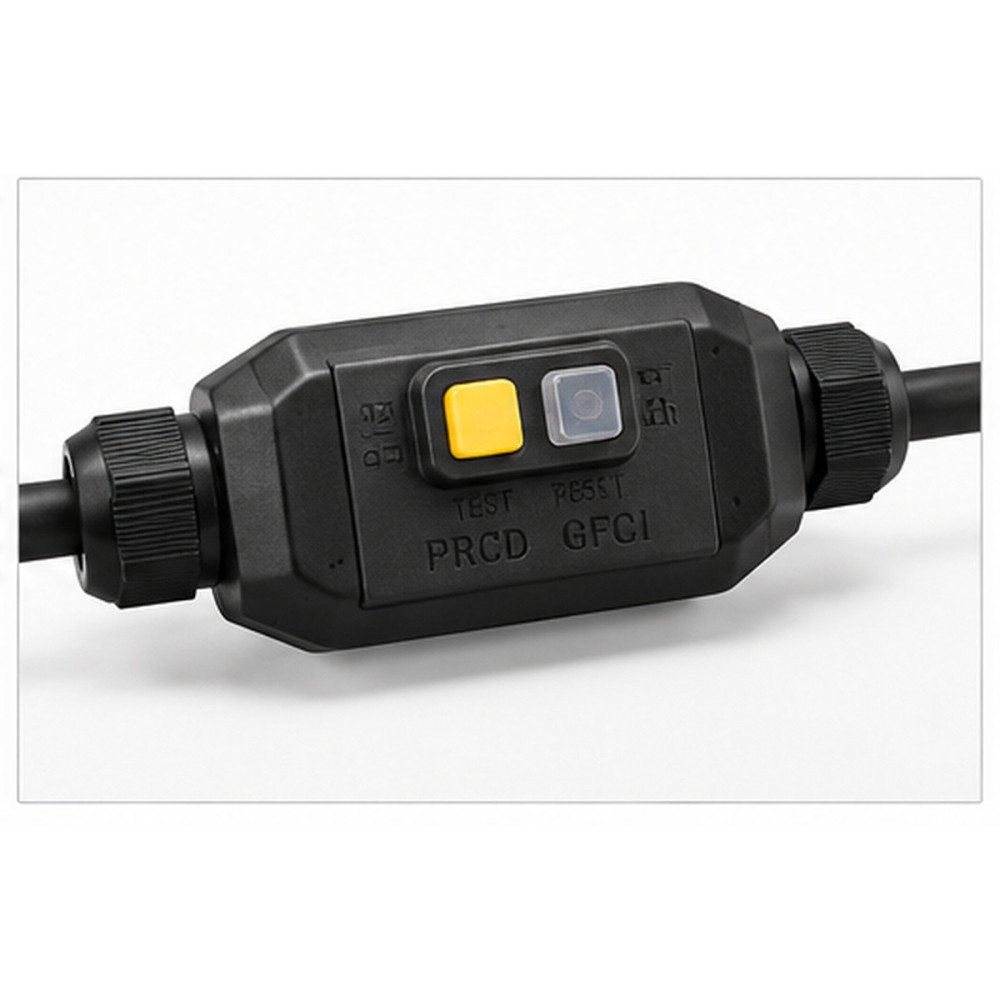

În echiparea standard este inclus si PRCD / GFCI Interrupter.
PRCD-ul oferă protecție suplimentară împotriva curenților reziduali și este o dotare importantă pentru lucrul în mediul umed.
Radiator exterior din aluminiu
Convertizorul dispune de un radiator exterior din aluminiu, conceput pentru:
- răcire eficientă;
- disiparea căldurii;
- curățare simplă;
- exploatare stabilă în regim profesional.
Răcirea eficientă a electronicii este importantă în special în cazul ciclurilor lungi de funcționare.

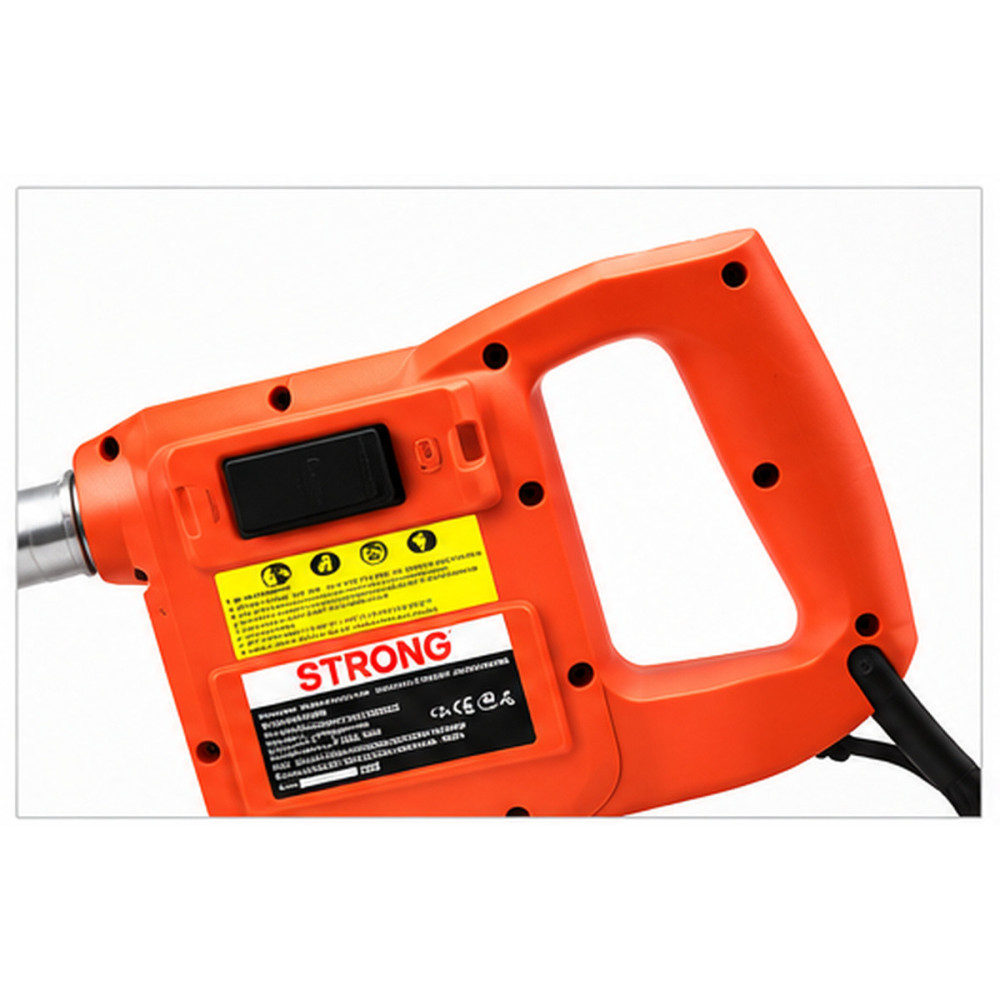

Mâner ergonomic
Unitatea de comandă este prevăzută cu mâner ergonomic.
Acesta facilitează:
- transportul;
- poziționarea echipamentului;
- manipularea pe șantier;
- controlul în timpul deplasării între punctele de turnare.
Suport ranforsat pentru cablu
Modelul beneficiază de reinforced Cable Support Strap – sistem ranforsat de susținere a cablului.
Acesta contribuie la reducerea solicitării mecanice asupra zonei de intrare a cablului în unitate.
Date tehnice - STRONG HF42
- Marcă comercială: STRONG
- Model: HF42
- Tip echipament: vibrator profesional de beton de înaltă frecvență
- Convertizor: integrat
- Tensiune alimentare: 230 V
- Frecvență alimentare: 50Hz
- Putere absorbită: 1200 W
- Frecvență motor: 400 Hz
- Frecvență vibrare: 12.500 vibrații/min
- Forță centrifugă: 2.489 N
- Diametru cap vibrator: Ø42 mm
- Lungime cap vibrator: 300 mm
- Diametru furtun flexibil: Ø36 mm
- Lungime furtun: 6 m
- Grad de protecție: IPX7
- Clasă de protecție electrică: Clasa I
- Protecție suprasarcină: da
- Protecție supratensiune: da
- Protecție subtensiune: da
- PRCD / GFCI: da
- Motor de înaltă frecvență montat direct în cap: da
- Carcasă cap vibrator: oțel întărit
- Rulmenți Heavy-Duty: da
- Convertizor electronic integrat: da
- Dimensiuni unitate de comandă L × l × H: 250 × 60 × 170 mm
- Greutate netă versiune cu furtun 6 m: 9,5 kg
Dotări integrate
STRONG HF42 beneficiază de:
- convertizor de frecvență integrat;
- motor de înaltă frecvență 400 Hz;
- motor montat direct în capul vibrator;
- protecție electronică la suprasarcină;
- protecție la supratensiune;
- protecție la subtensiune;
- radiator exterior din aluminiu;
- protecție IPX7;
- cap din oțel întărit;
- rulmenți Heavy-Duty;
- mâner ergonomic;
- sistem ranforsat pentru cablu;
- PRCD / GFCI
Echipamente și configurații opționale
Lungimi personalizate ale furtunului
Sunt disponibile lungimi de furtun realizate în funcție de cerințele clientului.
Această opțiune este utilă atunci când echipamentul trebuie adaptat pentru:
- stâlpi foarte înalți;
- cofraje adânci;
- elemente prefabricate;
- aplicații industriale speciale.
Prindere furtun tip Band Clamp
Avantajele STRONG HF42
Convertizor integrat
Nu este necesar un convertizor extern separat.
Conectare directă la 230 V
Permite conectarea la rețeaua monofazată standard de 230 V.
Cap vibrator Ø42 mm
Dimensiune versatilă pentru o gamă largă de elemente din beton.
Ax flexibil de 6 m
Permite lucrul în elemente adânci și zone greu accesibile.
12.500 vibrații/min
Asigură compactare rapidă și uniformă.
Forță centrifugă 2.489 N
Oferă performanță ridicată inclusiv în beton cu consistență mai dificilă.
Motor 400 Hz direct în cap
Reduce pierderile de energie și menține vibrația constantă.
Protecții electronice
Motorul este protejat la suprasarcină și la variații excesive ale tensiunii.
IPX7
Potrivit pentru mediul umed specific lucrărilor de beton.
PRCD / GFCI
Crește nivelul de protecție electrică al operatorului.
Oțel întărit și rulmenți Heavy-Duty
Construcție destinată utilizării profesionale.
De ce să alegi STRONG HF42?
STRONG HF42 este recomandat profesionistului care dorește un vibrator de beton puternic, portabil și complet integrat, fără necesitatea unui convertizor extern separat.
Sistemul combină:
- 1200 W
- motor 400 Hz
- 12.500 vibrații/min
- 2.489 N
- cap Ø42 mm
- furtun Ø36 mm × 6 m
- convertor integrat
- IPX7
într-un singur echipament.
Față de un vibrator convențional, motorul amplasat direct în cap asigură o vibrație foarte constantă, iar convertizorul integrat simplifică transportul și pregătirea utilajului pe șantier.
Axul de 6 metri reprezintă un avantaj important pentru stâlpi, pereți și cofraje adânci, unde un vibrator cu ax scurt nu poate ajunge ușor la baza elementului.
Pentru ce aplicații este recomandat?
STRONG HF42 este recomandat pentru compactarea betonului proaspăt în:
- fundații;
- radiere;
- grinzi de fundare;
- stâlpi;
- pereți din beton armat;
- grinzi;
- planșee;
- diafragme;
- poduri;
- structuri industriale;
- elemente prefabricate;
- cofraje înalte;
- cofraje adânci;
- zone cu armătură densă;
- colțuri dificil de umplut;
- structuri unde betonul are consistență mai rigidă.
Beneficiile compactării corecte a betonului
Vibrarea betonului urmărește eliminarea aerului captiv și distribuirea uniformă a materialului în cofraj.
Utilizarea corectă a STRONG HF42 poate contribui la:
- reducerea golurilor de aer;
- reducerea cuiburilor de pietriș;
- contact mai bun între beton și armătură;
- umplerea corectă a colțurilor;
- obținerea unei structuri mai compacte;
- suprafețe mai uniforme după decofrare;
- reducerea defectelor locale de turnare.
Recomandări de utilizare
Capul vibrator se introduce controlat în betonul proaspăt, de preferință vertical.
Punctele succesive de vibrare trebuie poziționate suficient de aproape pentru ca zonele de acțiune să se suprapună.
Nu este recomandată utilizarea capului vibrator pentru împingerea agresivă a betonului pe distanțe mari.
Trebuie evitată vibrarea excesivă, deoarece aceasta poate favoriza segregarea amestecului.
Capul vibrator nu trebuie menținut inutil în contact cu armătura sau cofrajul.
După utilizare, capul și furtunul trebuie curățate înainte ca betonul să se întărească.
STRONG HF42 este un vibrator profesional de beton de înaltă frecvență, echipat cu motor de 1200 W, cap Ø42 mm, ax de 6 m, 12.500 vibrații/min și forță centrifugă de 2.489 N.
Convertizorul integrat, motorul de 400 Hz montat direct în cap, protecția IPX7 și sistemele electronice de protecție îl recomandă pentru lucrări profesionale intensive în fundații, stâlpi, pereți, grinzi și alte structuri din beton armat.
