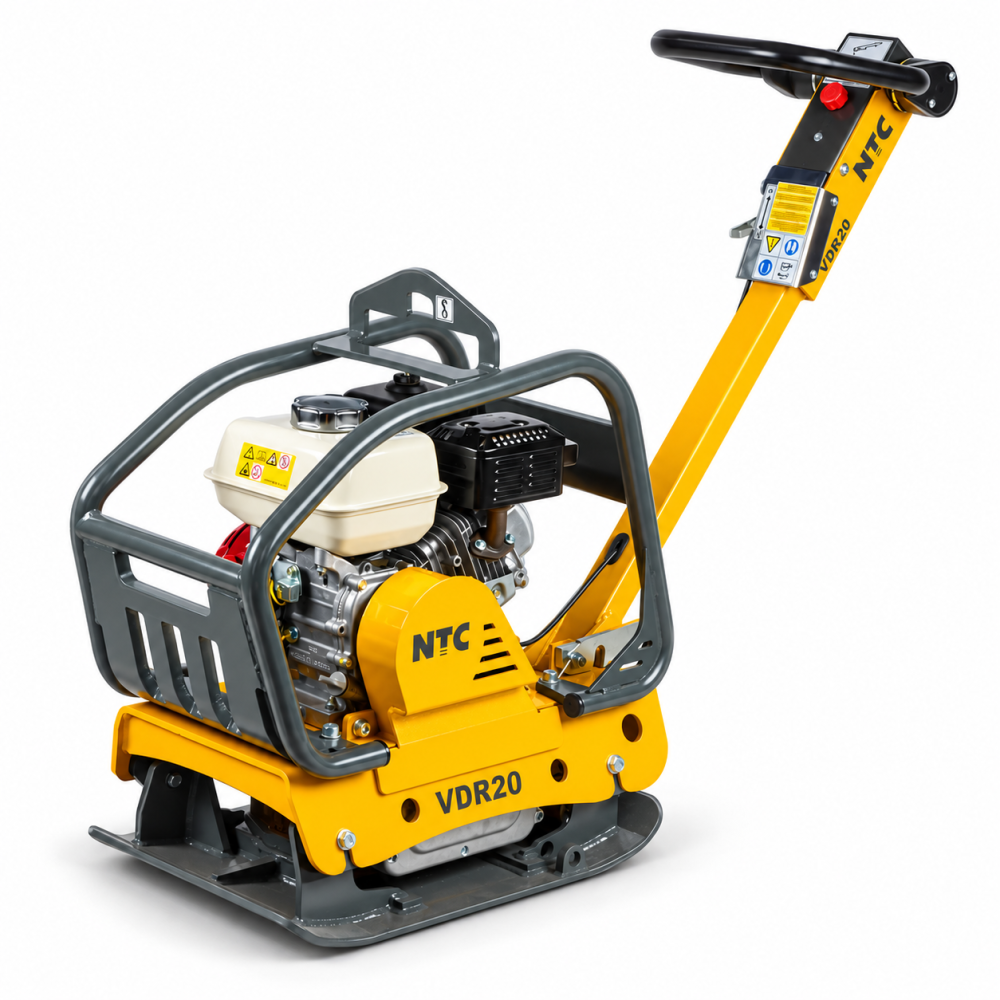

Placă compactoare reversibilă NTC VDR 20, motor Honda GX120, 20 kN, 95 kg
NTC VDR 20 este o placă compactoare reversibilă profesională, compactă și foarte manevrabilă, concepută pentru lucrări de compactare în construcții, reparații, întreținere și aplicații în spații restrânse. Cu o greutate operațională de numai 95 kg, dar cu o forță centrifugă de 20 kN, VDR 20 oferă un raport foarte bun între dimensiuni, manevrabilitate și performanța de compactare.
Modelul face parte din gama RANGE Series de la NTC, o familie de plăci compactoare reversibile ușoare, dezvoltate pentru a oferi confort ridicat în operare și performanță profesională. Producătorul recomandă această gamă pentru lucrări de întreținere și lucrări de dimensiuni mici și medii, unde controlul și accesul în zone înguste sunt esențiale.
VDR 20 este echipată cu motor pe benzină Honda GX120, are o lățime de lucru de 350 mm, dezvoltă 20 kN forță centrifugă, lucrează la o frecvență de 100 Hz și poate atinge o viteză maximă de deplasare de 24 m/min. Greutatea operațională este de 95 kg.
Unul dintre principalele avantaje față de o placă compactoare unidirecțională este posibilitatea de deplasare înainte și înapoi, ceea ce permite operatorului să compacteze eficient fără a fi necesară întoarcerea fizică a utilajului. Acest lucru este foarte important în șanțuri, lângă fundații, ziduri sau în zone în care spațiul de manevră este redus. NTC evidențiază exact această manevrabilitate ca unul dintre avantajele principale ale seriei RANGE.
Date tehnice complete – NTC VDR 20
- Model: VDR 20
- Producător: NTC
- Tip utilaj: placă compactoare reversibilă
- Serie: RANGE Series
- Utilizare: profesională
- Greutate operațională: 95 kg
- Dimensiune placă de compactare, lățime × lungime: 350 × 560 mm
- Lățime de lucru: 350 mm
- Forță centrifugă: 20 kN
- Frecvență vibrații: 100 Hz
- Amplitudine: 2 mm
- Productivitate teoretică: 504 m²/h
- Capacitate maximă de urcare: 30 %
- Viteză maximă de deplasare: 24 m/min
- Motor: Honda GX120
- Combustibil: benzină
- Putere motor la 3.600 rpm: 2,6 kW la 3.600 rpm
- Clasă emisii: EU Stage V
- Pornire electrică: nu
- Capacitate rezervor combustibil: 2 litri
- Capacitate ulei motor 10W30: 0,6 litri
- Capacitate ulei sistem hidraulic OH-HV 68: 0,2 litri
- Capacitate ulei excitator 10W30: 0,4 litri
- Nivel presiune acustică LpA,d: 94 + 2 dB
- Nivel putere acustică LWA,G: 104 dB
- Vibrații ahvd: 6,0 + 2,4 m/s²
- Dimensiune H: 650 mm
- Dimensiune L: 560 mm
- Lățime W: 350 mm
- Dimensiuni de lucru: 1.160 × 350 × 995 mm
- Dimensiuni pentru transport: 650 × 350 × 1.120 mm.
Motor Honda GX120
NTC VDR 20 este echipată cu motorul pe benzină Honda GX120, o motorizare destinată utilizării profesionale pe utilaje pentru construcții.
În configurația VDR 20, NTC declară o putere netă de 2,6 kW la 3.600 rpm, alimentare cu benzină și conformitate cu norma de emisii EU Stage V.
Motorul Honda reprezintă un avantaj important pentru utilizatorii profesioniști datorită reputației acestei game în aplicațiile pentru construcții, precum și disponibilității pieselor și operațiunilor de service.
Forță centrifugă de 20 kN
Pentru un utilaj cu greutate operațională de numai 95 kg, forța centrifugă de 20 kN, VDR 20 genereaza o capacitate foarte bună de compactare.
Această combinație permite utilizarea plăcii în lucrări în care este necesară o compactare mai energică decât cea oferită în mod obișnuit de plăcile unidirecționale ușoare, fără a trece la un utilaj mult mai greu și mai dificil de manevrat.
Forța de 20 kN este combinată cu o frecvență de 100 Hz și o amplitudine de 2 mm.
Deplasare reversibilă – înainte și înapoi
Unul dintre cele mai importante avantaje ale VDR 20 este funcția de deplasare reversibilă.
Operatorul poate controla direcția de deplasare din mâner, ceea ce permite trecerea rapidă de la mers înainte la mers înapoi fără întoarcerea utilajului.
NTC integrează comanda deplasării direct în mâner, tocmai pentru a îmbunătăți controlul și confortul operatorului.
Această caracteristică este extrem de utilă în:
- șanțuri;
- lângă fundații;
- între pereți;
- în jurul stâlpilor;
- în curți și alei;
- în zone unde spațiul de întoarcere este limitat.
Sistem de comandă complet hidraulic
VDR 20 utilizează un sistem complet hidraulic de control al deplasării, prevăzut cu aerisire automată și reglare a circuitului hidraulic.
Sistemul hidraulic permite o comandă progresivă și precisă a deplasării utilajului și contribuie la manevrabilitatea foarte bună a plăcii.
Este unul dintre elementele care diferențiază VDR 20 de o placă compactoare simplă, unidirecțională.
Sistem de reducere a vibrațiilor în trei trepte
Pentru confortul operatorului, NTC utilizează un sistem de reducere a vibrațiilor în trei trepte.
Producătorul indică faptul că această soluție oferă un nivel ridicat de confort în exploatare și reduce vibrațiile transmise operatorului.
Pentru un utilaj utilizat repetitiv pe șantier, reducerea vibrațiilor la nivelul mânerului este importantă atât pentru confort, cât și pentru controlul mai precis al direcției.
Mâner pliabil
VDR 20 este echipată standard cu mâner pliabil. Această caracteristică reduce dimensiunile utilajului pentru transport și depozitare.
În configurația de lucru, lungimea este de aproximativ 1.160 mm, iar în configurația pentru transport lungimea este redusă la aproximativ 650 mm.
Acest lucru facilitează transportul în autoutilitare și depozitarea în spații mai reduse.
Manetă de accelerație integrată în mâner
Maneta de accelerație este poziționată direct pe mânerul utilajului, astfel încât operatorul să poată controla motorul fără a-și schimba poziția de lucru.
Împreună cu comanda direcției, această amplasare oferă un control ergonomic și intuitiv asupra utilajului.
Cadru integral de protecție
VDR 20 beneficiază de un cadru tubular integral, proiectat pentru protejarea componentelor sensibile ale utilajului.
Pe un șantier, placa compactoare poate fi expusă la lovituri, căderi de materiale sau deteriorări în timpul transportului. Cadrul exterior contribuie la protejarea motorului și a componentelor mecanice.
Punct central de ridicare
Placa este prevăzută cu ochi central de ridicare, care permite manipularea simplă cu macaraua sau cu alte echipamente de ridicare.
Acest element este important în special pentru încărcarea și descărcarea utilajului din vehicule sau pentru transferul între nivelurile unui șantier.
Puncte de manipulare accesibile din toate părțile
NTC a prevăzut VDR 20 cu puncte de manipulare accesibile din toate laturile utilajului.
Acestea facilitează ridicarea și repoziționarea manuală a plăcii atunci când aceasta trebuie mutată pe distanțe scurte.
Placă cu margini rotunjite
Talpa de compactare are margini rotunjite, iar NTC precizează că această construcție este concepută pentru a nu lăsa urme nedorite în timpul compactării asfaltului.
Este un detaliu important pentru lucrări de:
- reparații asfaltice;
- alei;
- parcări;
- zone de racord;
- lucrări de întreținere a carosabilului.
Pentru compactarea asfaltului, NTC oferă și un kit de stropire cu rezervor de 5 litri, disponibil opțional.
Productivitate de până la 504 m²/h
NTC declară pentru VDR 20 o productivitate teoretică de până la 504 m²/h, la o viteză maximă de deplasare de 24 m/min.
Productivitatea reală depinde de material, gradul de compactare dorit, numărul de treceri, umiditatea substratului și configurația terenului.
Capacitate de urcare de 30%
VDR 20 poate lucra pe pante de până la 30%, conform datelor NTC.
Această caracteristică permite utilizarea pe rampe, taluzuri ușoare și zone înclinate, în limitele prevăzute de producător.
Echipare standard
VDR 20 include standard:
- motor Honda GX120;
- cadru integral de protecție;
- mâner pliabil;
- ochi central pentru ridicare;
- sistem de reducere a vibrațiilor în trei trepte;
- puncte de manipulare accesibile din toate laturile utilajului;
- talpă cu margini rotunjite;
- manetă de accelerație integrată în mâner;
- comandă a deplasării integrată în mâner;
- sistem complet hidraulic de comandă, cu aerisire automată și reglare a circuitului hidraulic.
Dotări suplimentare și caracteristici constructive
Pe lângă echiparea standard, VDR 20 oferă câteva caracteristici importante pentru utilizarea profesională:
- deplasare reversibilă înainte/înapoi pentru lucru în spații înguste;
- control hidraulic al direcției;
- mâner ergonomic cu comenzile principale integrate;
- sistem în trei trepte pentru reducerea vibrațiilor;
- cadru exterior robust pentru protejarea componentelor sensibile;
- talpă de numai 350 mm lățime, potrivită pentru accesul în zone restrânse;
- dimensiuni reduse pentru transport datorită mânerului pliabil;
- ochi central de ridicare;
- multiple puncte de manipulare;
- margini rotunjite ale plăcii, utile inclusiv în lucrările pe asfalt.
Echipamente și accesorii opționale
NTC confirmă oficial următoarele accesorii opționale pentru VDR 20:
- Kit de stropire cu apă – rezervor 5 litri
Recomandat în special pentru lucrări de compactare a asfaltului.
- Covor / placă de protecție pentru pavele
Destinat compactării pavajelor și suprafețelor unde trebuie evitat contactul direct dintre placa metalică și elementele de pavaj.
- Kit de roți pentru transport
Facilitează deplasarea utilajului pe șantier atunci când acesta nu este în funcțiune.
- Contor de ore de funcționare
Permite monitorizarea timpului efectiv de utilizare și planificarea mai precisă a operațiunilor de întreținere.
Avantajele plăcii compactoare NTC VDR 20
- Greutate redusă – 95 kg, pentru o placă reversibilă.
- Forță centrifugă de 20 kN.
- Motor profesional Honda GX120.
- Lățime de compactare de numai 350 mm.
- Deplasare înainte și înapoi.
- Control hidraulic al direcției.
- Frecvență ridicată de 100 Hz.
- Viteză maximă de 24 m/min.
- Productivitate teoretică de până la 504 m²/h.
- Capacitate de urcare de 30%.
- Sistem de reducere a vibrațiilor în trei trepte.
- Mâner pliabil.
- Comenzi integrate ergonomic în mâner.
- Cadru integral pentru protecția motorului și a componentelor sensibile.
- Ochi central pentru ridicare.
- Puncte de manipulare accesibile din toate părțile.
- Margini rotunjite pentru lucru mai curat inclusiv pe asfalt.
- Dimensiuni compacte pentru transport.
- Posibilitate de echipare pentru asfalt.
- Posibilitate de echipare pentru pavele.
- Kit de roți disponibil opțional.
- Contor de ore disponibil opțional.
De ce să alegi NTC VDR 20?
NTC VDR 20 este o alegere foarte interesantă pentru firmele care doresc performanța și controlul unei plăci compactoare reversibile, dar nu au nevoie de o mașină de 150–300 kg.
La numai 95 kg, utilajul dezvoltă 20 kN, ceea ce îi oferă un raport foarte bun între greutate și forța de compactare.
Avantajul major față de o placă unidirecțională este posibilitatea de a lucra înainte și înapoi, ceea ce reduce nevoia de a întoarce permanent utilajul. Acest lucru este deosebit de important în șanțuri și spații înguste. NTC descrie seria RANGE ca alternativă la plăcile unidirecționale atunci când este necesară o manevrabilitate mai bună și posibilitatea de reversare.
În plus, motorul Honda GX120, sistemul hidraulic de control, amortizarea vibrațiilor în trei trepte și cadrul de protecție fac din VDR 20 un echipament conceput pentru exploatare profesională.
Un alt avantaj este versatilitatea: cu accesoriile corespunzătoare, aceeași placă poate fi utilizată pentru compactarea materialelor granulare, lucrări de asfalt și compactarea pavelelor.

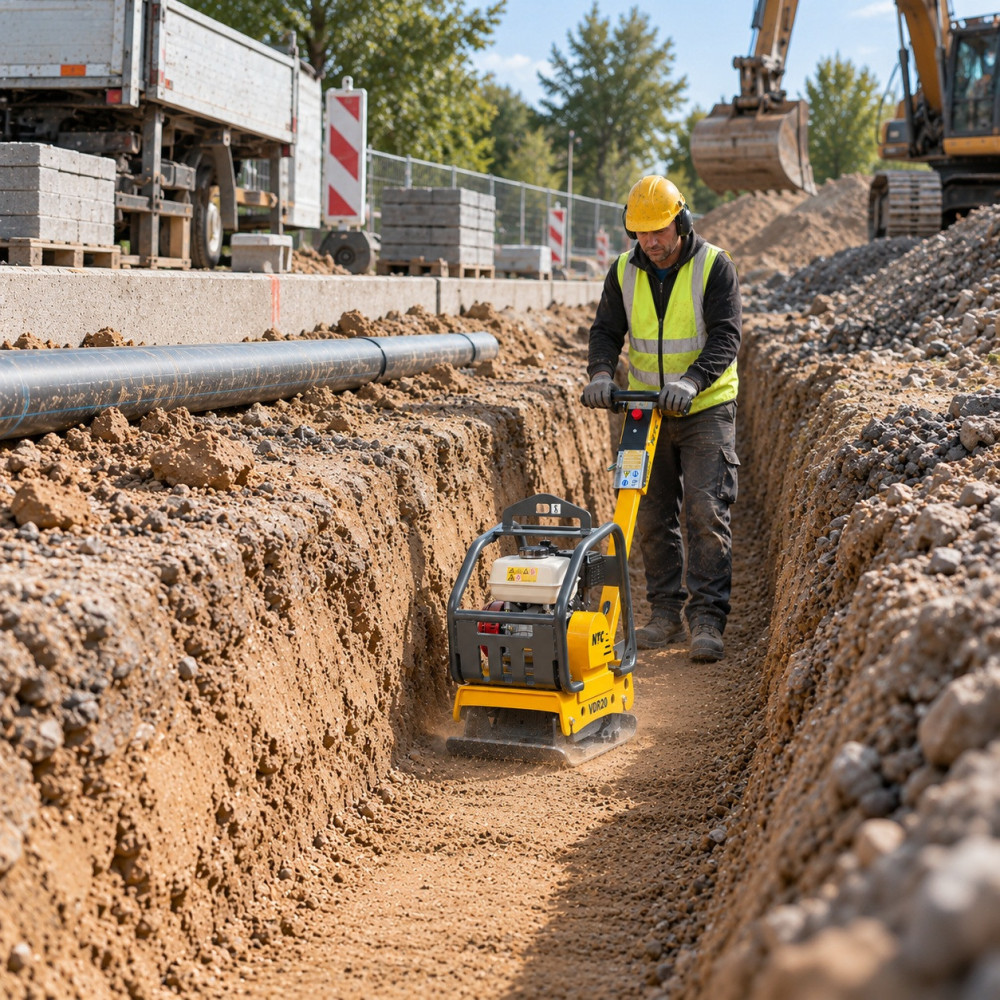

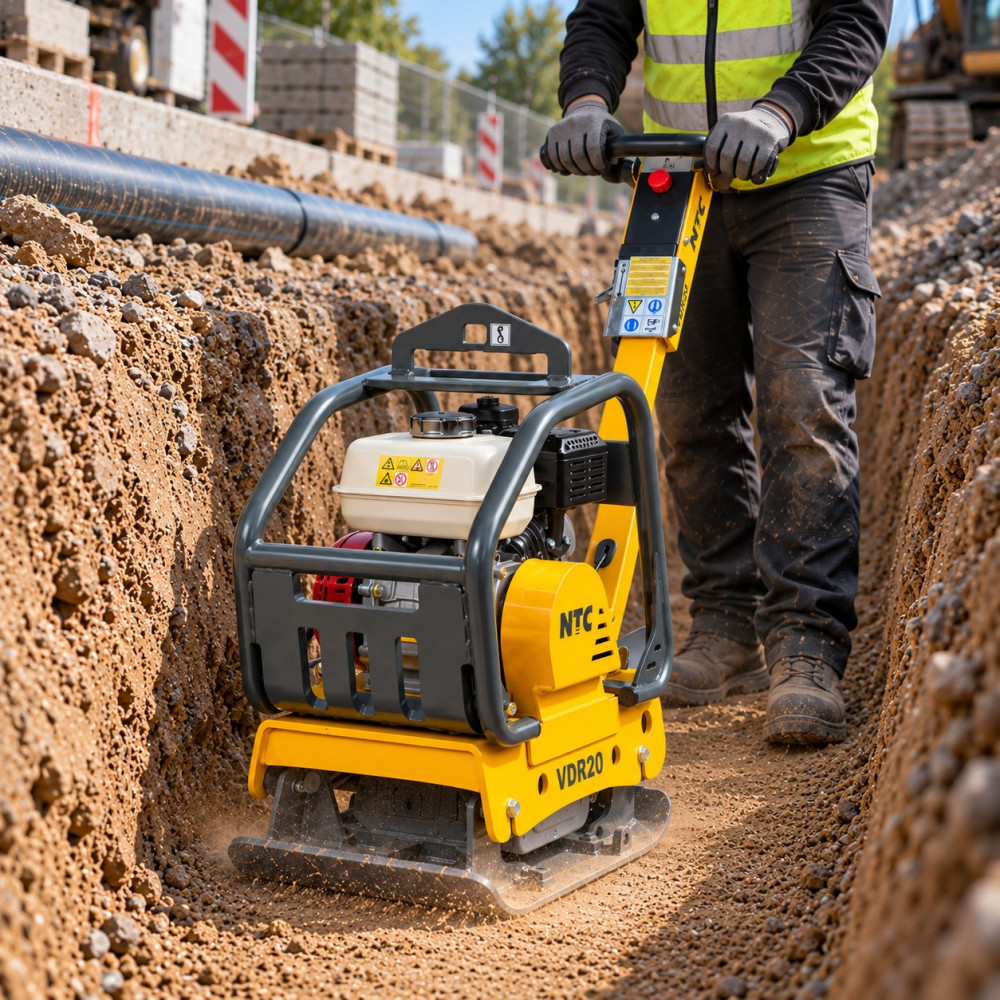

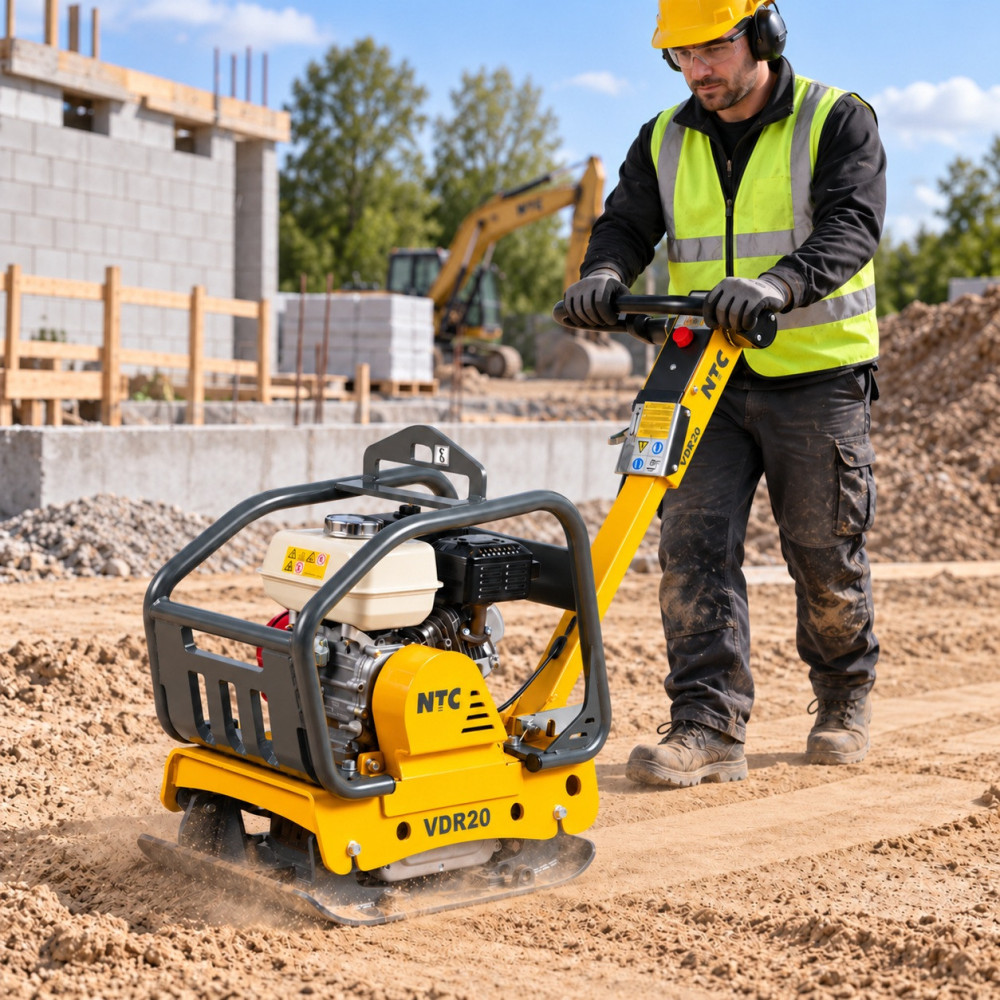

Pentru ce aplicații este recomandată?
NTC VDR 20 este recomandată pentru:
- compactarea pământului;
- compactarea nisipului;
- compactarea pietrișului;
- compactarea balastului și agregatelor;
- pregătirea fundațiilor;
- umpluturi în jurul fundațiilor;
- șanțuri pentru utilități;
- conducte de apă și canalizare;
- rețele electrice și telecomunicații;
- lucrări în spații înguste;
- lucrări în jurul stâlpilor și pereților;
- trotuare;
- alei;
- curți;
- parcări;
- lucrări de amenajare;
- lucrări de reparație și întreținere;
- compactarea asfaltului, cu kitul de stropire opțional;
- compactarea pavelelor, cu covorul de protecție opțional;
- construcții rezidențiale;
- lucrări edilitare;
- lucrări mici și medii de infrastructură.
Prin construcția compactă și posibilitatea de reversare, VDR 20 este în special potrivită acolo unde spațiul de manevră este redus, dar este necesară o forță de compactare mai mare decât cea oferită de o placă unidirecțională ușoară. Producătorul poziționează seria RANGE exact pentru lucrări de întreținere si lucrări de dimensiuni reduse, cu accent pe confort și manevrabilitate.
