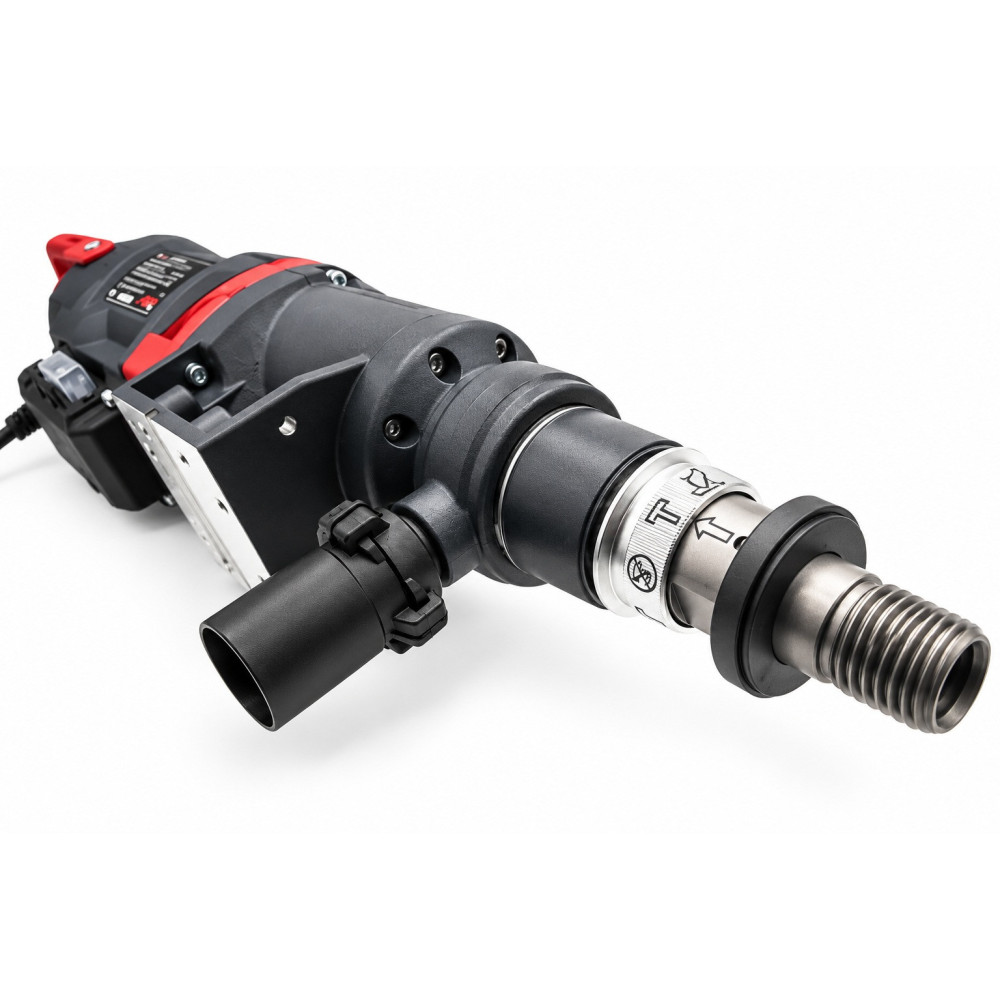

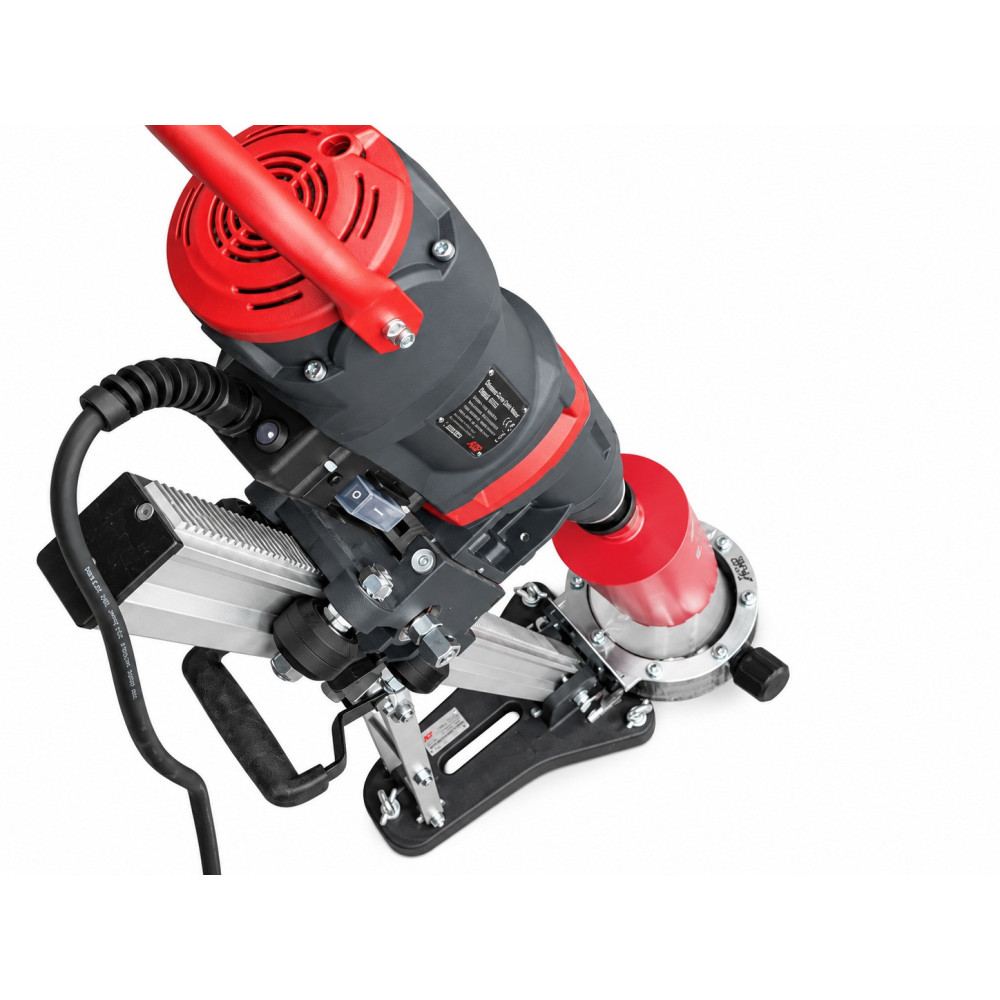

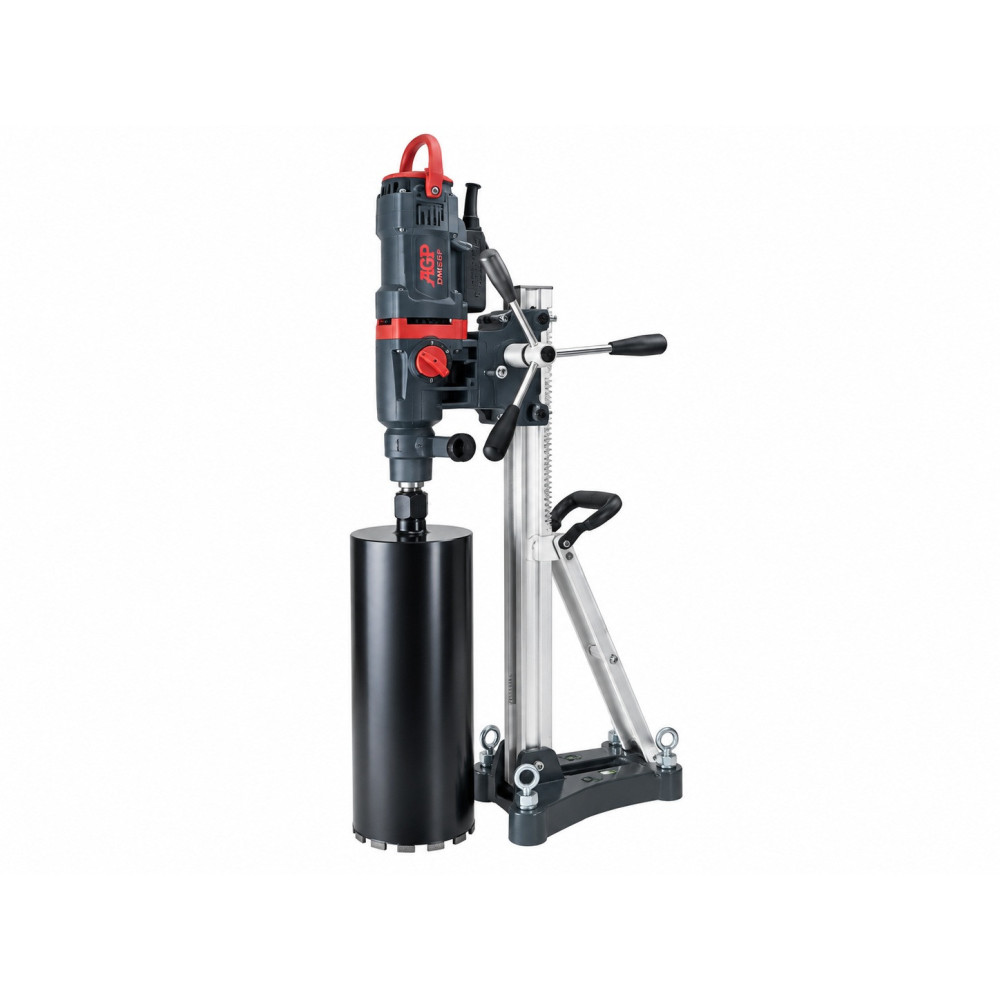

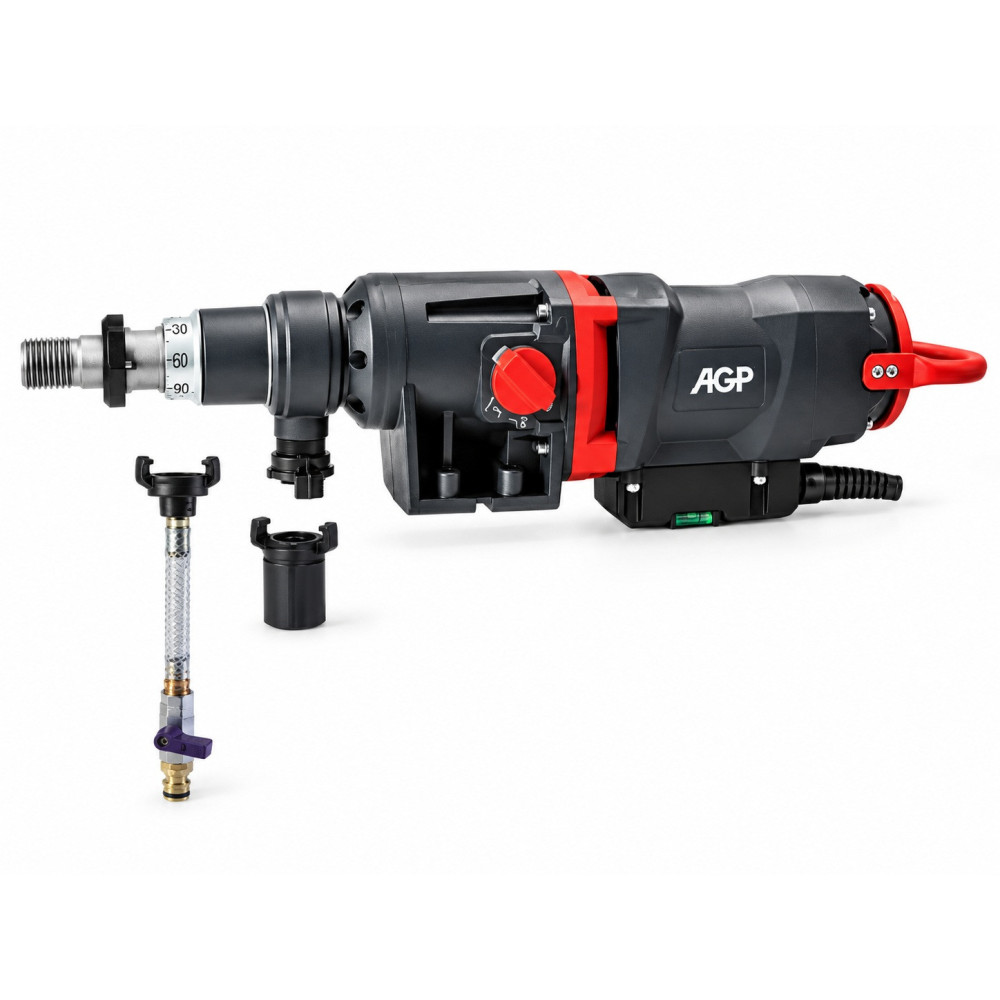

Mașină profesională de carotat umed-uscat cu Soft Percussion AGP DDC9, 2500 W, 230 V, Ø250 mm

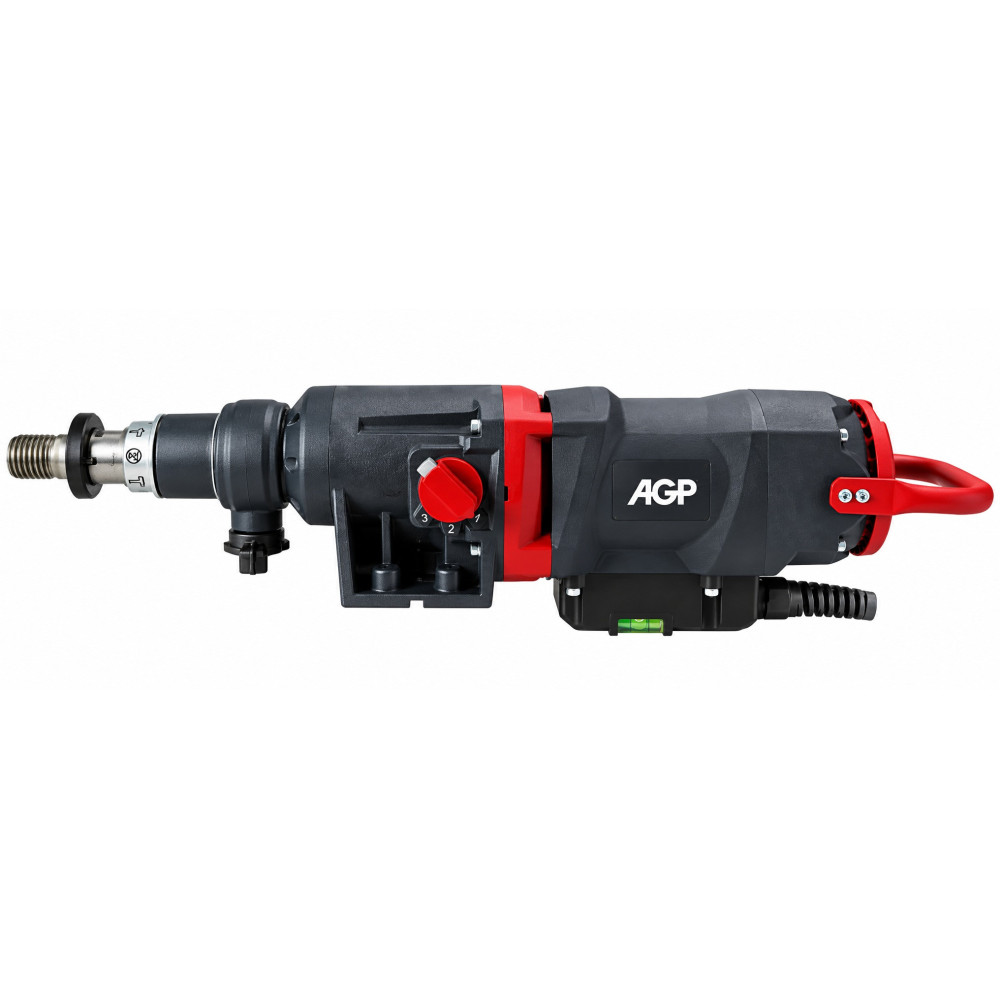

AGP DDC9 este o mașină profesională Heavy-Duty pentru carotare diamantată umedă și uscată, dezvoltată pentru lucrări solicitante în beton și beton armat, inclusiv acolo unde este necesară carotarea fără apă.
Modelul este echipat cu un motor puternic de 2500 W, alimentare 230 V / 50 Hz, cutie de viteze mecanică în 3 trepte, electronică pentru menținerea constantă a turației și funcție Soft Percussion comutabilă, care poate fi utilizată pentru creșterea eficienței atât la carotarea uscată, cât și la cea umedă.
Pentru codul 10201-009-211-6066-001-026, capacitățile de lucru sunt:
- Carotare uscată în beton armat: până la Ø250 mm
- Carotare umedă fără Soft Percussion: până la Ø220 mm
- Carotare umedă cu Soft Percussion: până la Ø250 mm
- Carotare uscată în cărămidă: până la Ø350 mm.
Prin combinația dintre sistemul umed/uscat, micropercuția comutabilă, transmisia în 3 trepte și motorul cu electronică Constant Speed, DDC9 este destinată firmelor profesionale de carotare, construcții, instalații HVAC, sanitare și electrice.
Carotare uscată în beton armat până la Ø250 mm
Una dintre cele mai importante caracteristici ale modelului AGP DDC9 este capacitatea de a executa carotare diamantată uscată direct în beton armat, până la Ø250 mm.
Această caracteristică oferă un avantaj major în lucrările în care utilizarea apei este dificilă sau imposibilă:
- clădiri finisate;
- spații locuite;
- camere tehnice;
- lucrări deasupra capului;
- temperaturi scăzute;
- zone cu instalații electrice;
- aplicații unde șlamul rezultat la carotarea cu apă ar crea probleme.
În modul uscat, portul convertibil al motorului permite conectarea sistemului de aspirare a prafului prin arbore, evacuând materialul rezultat direct din interiorul carotei.
Carotare umedă până la Ø220 mm fără percuție
În modul tradițional de carotare cu apă, fără activarea Soft Percussion, capacitatea recomandată este Ø220 mm în beton armat.
Carotarea cu apă asigură:
- răcirea continuă a coroanei diamantate;
- evacuarea eficientă a materialului;
- reducerea prafului;
- temperatură de lucru mai mică;
- durată de exploatare crescută a segmentelor;
- găuri curate și precise.

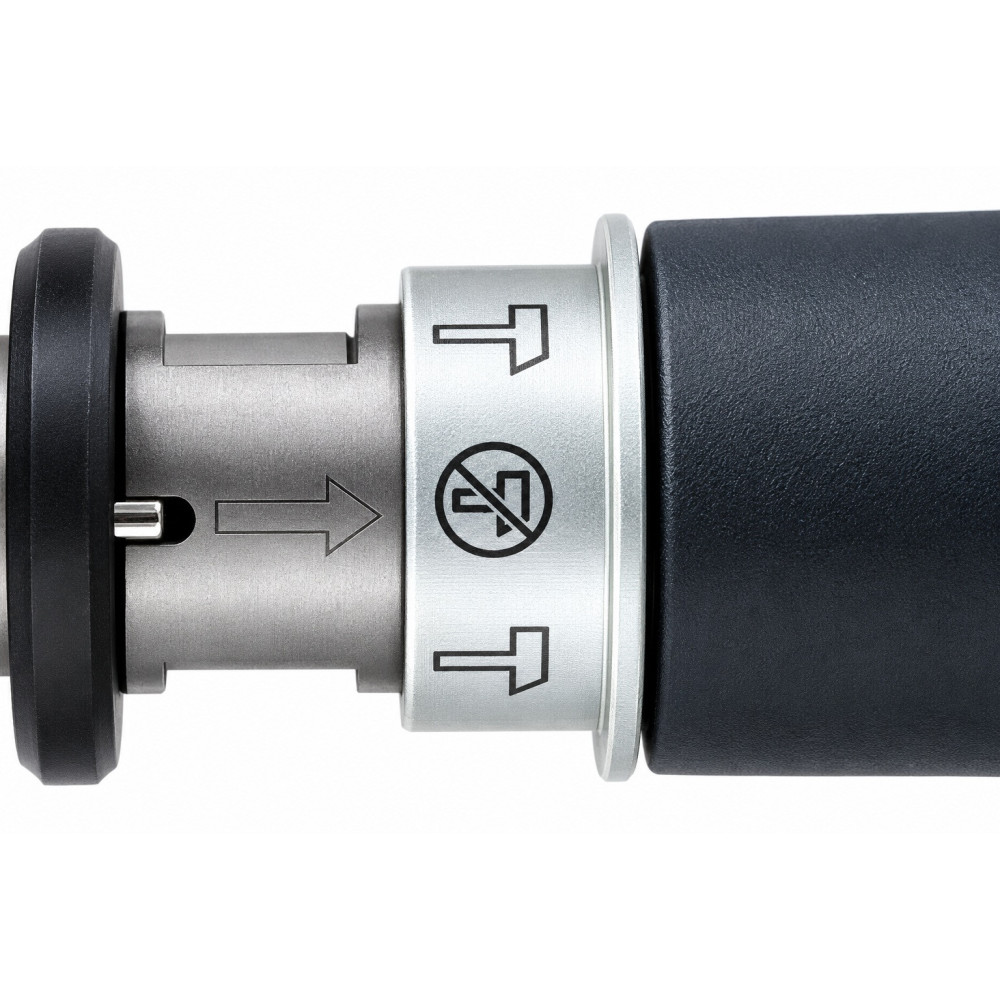

Carotare umedă cu Soft Percussion până la Ø250 mm
Cu funcția Soft Percussion activată, DDC9 permite creșterea capacității de carotare umedă până la Ø250 mm în beton armat.
Soft Percussion produce o micropercuție controlată, mult diferită de lovirea agresivă a unui rotopercutor.
Rolul sistemului este să contribuie la:
- menținerea segmentelor diamantate active;
- prevenirea lustruirii premature a diamantului;
- creșterea vitezei de carotare;
- îmbunătățirea evacuării materialului;
- creșterea eficienței la diametre mari.
Soft Percussion îmbunătățește atât procesul de carotare uscată, cât și pe cel de carotare umedă.
Carotare uscată în cărămidă până la Ø350 mm
Producatorul declară pentru cărămidă o capacitate de Ø350 mm la carotare uscată.
Această capacitate foarte mare permite realizarea de goluri pentru:
- tubulaturi de ventilație;
- instalații HVAC;
- hote profesionale;
- tubulaturi industriale;
- conducte;
- treceri tehnice de diametru mare.
Motor profesional de 2500 W
AGP DDC9 este echipată cu:
- Putere motor: 2500 W
- Alimentare: 230 V
- Frecvență: 50 Hz
Motorul integrează Constant Speed Electronics, sistem care urmărește menținerea unei turații cât mai stabile sub sarcină.
Avantajele sunt:
- carotare mai uniformă;
- randament ridicat;
- reducerea variațiilor de viteză;
- utilizarea mai eficientă a coroanei diamantate;
- performanță constantă în beton armat.

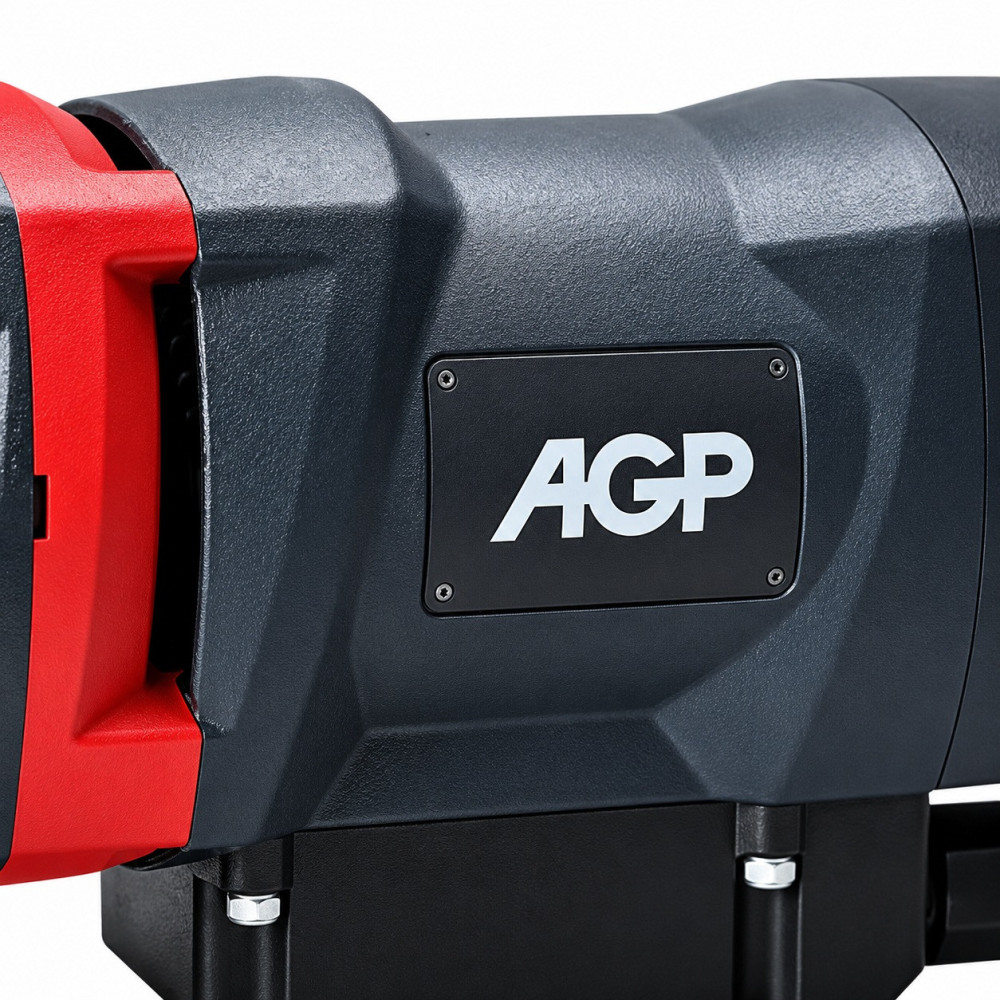

Carcasa motorului este realizată din aluminiu, pentru răcire și durabilitate îmbunătățite.

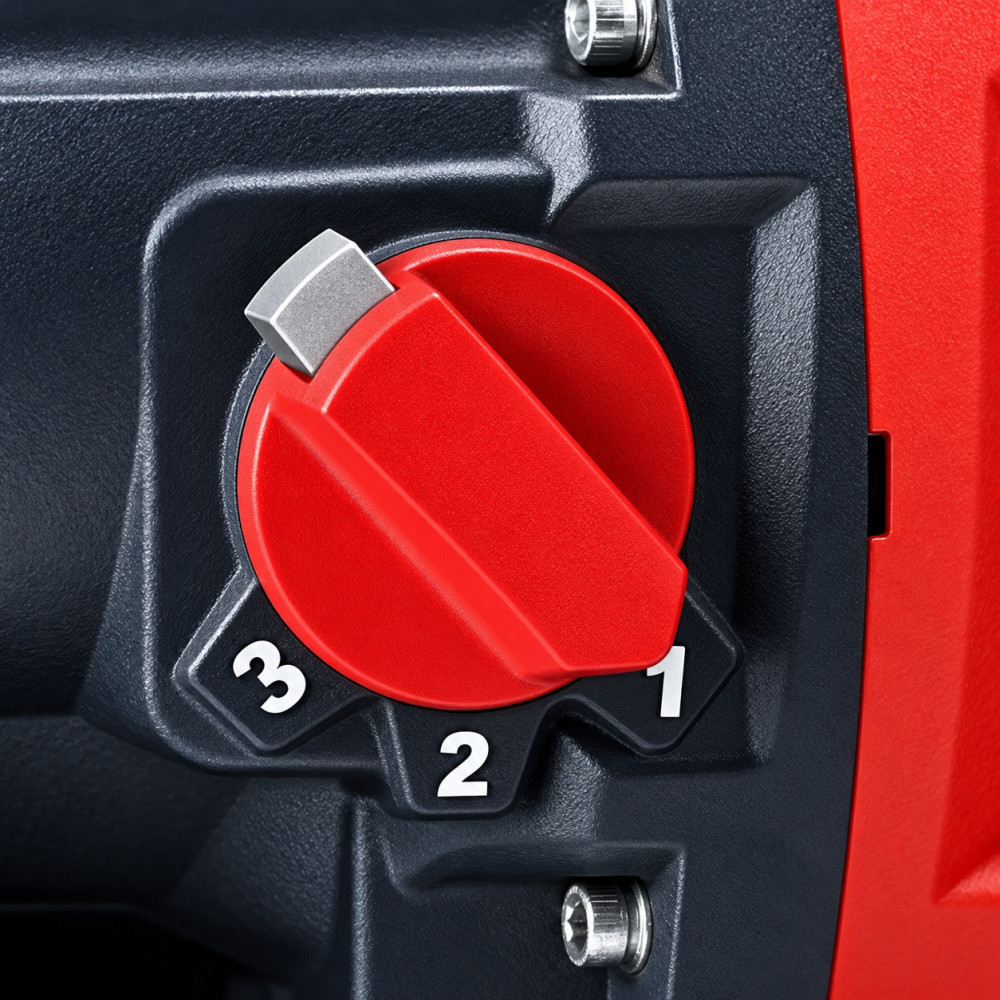

Cutie de viteze Heavy-Duty în 3 trepte
DDC9 utilizează o cutie de viteze în baie de ulei cu 3 trepte mecanice, concepută pentru a oferi combinația potrivită de cuplu și turație pentru o gamă mare de diametre.
Turații fără sarcină
- Treapta 1: 480 rpm
- Treapta 2: 1050 rpm
- Treapta 3: 2200 rpm
Turații nominale în sarcină
- Treapta 1: 320 rpm
- Treapta 2: 700 rpm
- Treapta 3: 1450 rpm
Această plajă largă de turații permite utilizarea eficientă atât cu carote de diametru mare, cât și cu diametre mici și medii.
Frecvență Soft Percussion
Frecvența pentru micropercuție este:
- Treapta 1: 7.680 lovituri/min
- Treapta 2: 16.800 lovituri/min
- Treapta 3: 34.800 lovituri/min
Cele trei valori sunt corelate cu treptele cutiei de viteze, astfel încât funcția de micropercuție să poată fi utilizată pe întreaga plajă de lucru.
Ambreiaj mecanic de siguranță
Cutia de viteze integrează un ambreiaj mecanic de alunecare.
În cazul în care carota se blochează, ambreiajul contribuie la reducerea șocului transmis către:
- motor;
- transmisie;
- stativ;
- operator.
AGP menționează explicit ambreiajul ca element de protecție al sistemului.

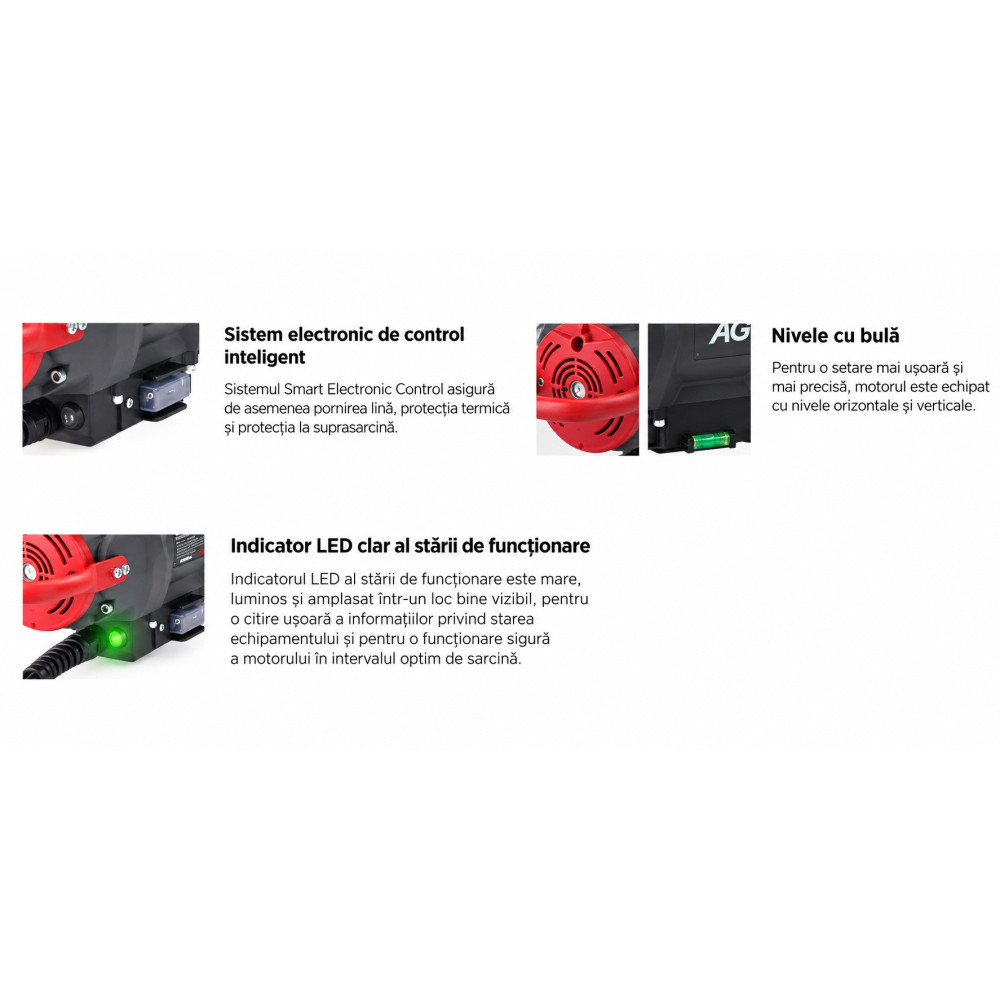

Smart Electronic Control
DDC9 beneficiază de un sistem electronic avansat de protecție și control.
Acesta include:
- Soft Start
- protecție termică
- protecție la suprasarcină.
Soft Start limitează șocul mecanic și electric la pornire, iar protecțiile termice și de suprasarcină contribuie la prevenirea deteriorării motorului în condiții de lucru excesive.
LED mare pentru monitorizarea sarcinii
DDC9 este prevăzută cu un indicator LED de sarcină de dimensiuni mari și foarte vizibil.
Acesta informează operatorul asupra gradului de solicitare a motorului, ajutându-l să mențină presiunea de avans în zona optimă de funcționare.
Astfel se poate obține:
- productivitate mai bună;
- reducerea suprasolicitării;
- uzură mai mică a carotei;
- durată mai mare de viață a motorului.

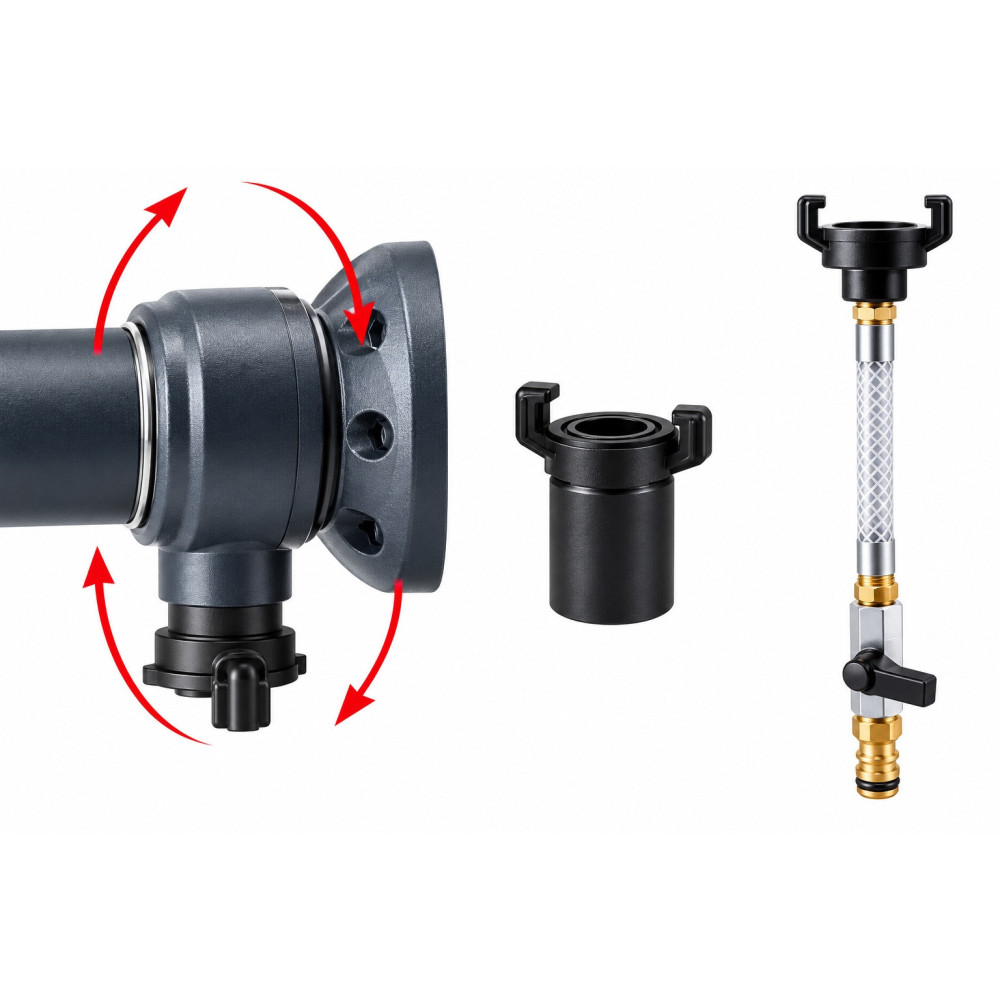

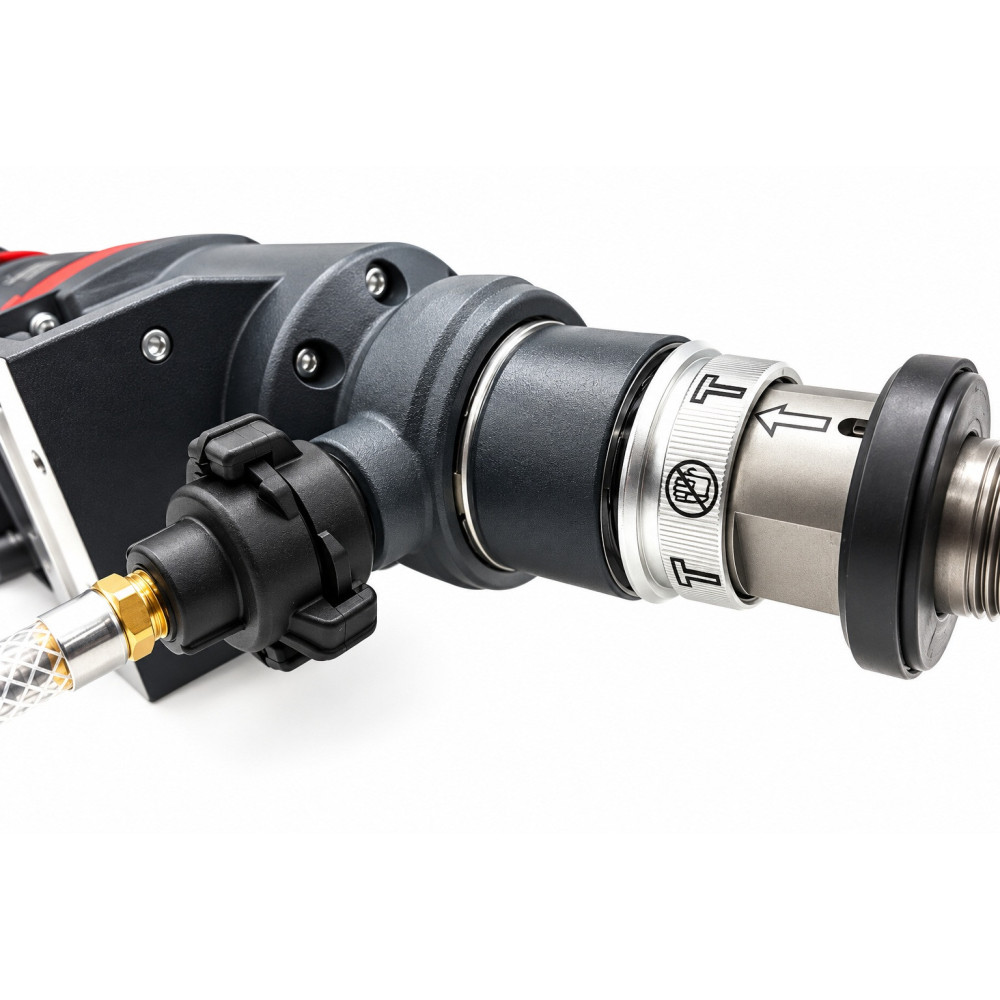

Port convertibil apă / aspirare
Una dintre cele mai importante dotări ale DDC9 este Integrated Convertible Port.
Acesta permite trecerea rapidă între adaptor alimentare cu apă pentru carotarea umedă și adaptor aspirare pentru carotarea uscată.
Portul poate fi orientat în poziția dorită pentru configurarea mai comodă a furtunurilor.
În acest mod, același motor poate fi utilizat pentru două tehnologii de carotare complet diferite.
Aspirare prin arbore
În modul uscat, praful poate fi evacuat prin interiorul arborelui, către aspirator.
Avantajele sunt:
- reducerea prafului din încăpere;
- evacuarea rapidă a particulelor;
- menținerea interiorului carotei mai curat;
- răcire suplimentară prin fluxul de aer;
- viteză de carotare mai constantă.
Pentru carotarea uscată în beton armat este recomandat un aspirator profesional compatibil cu praful mineral.

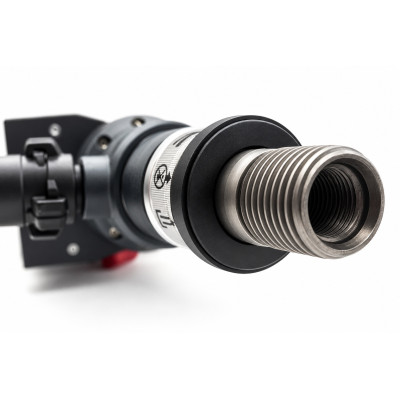

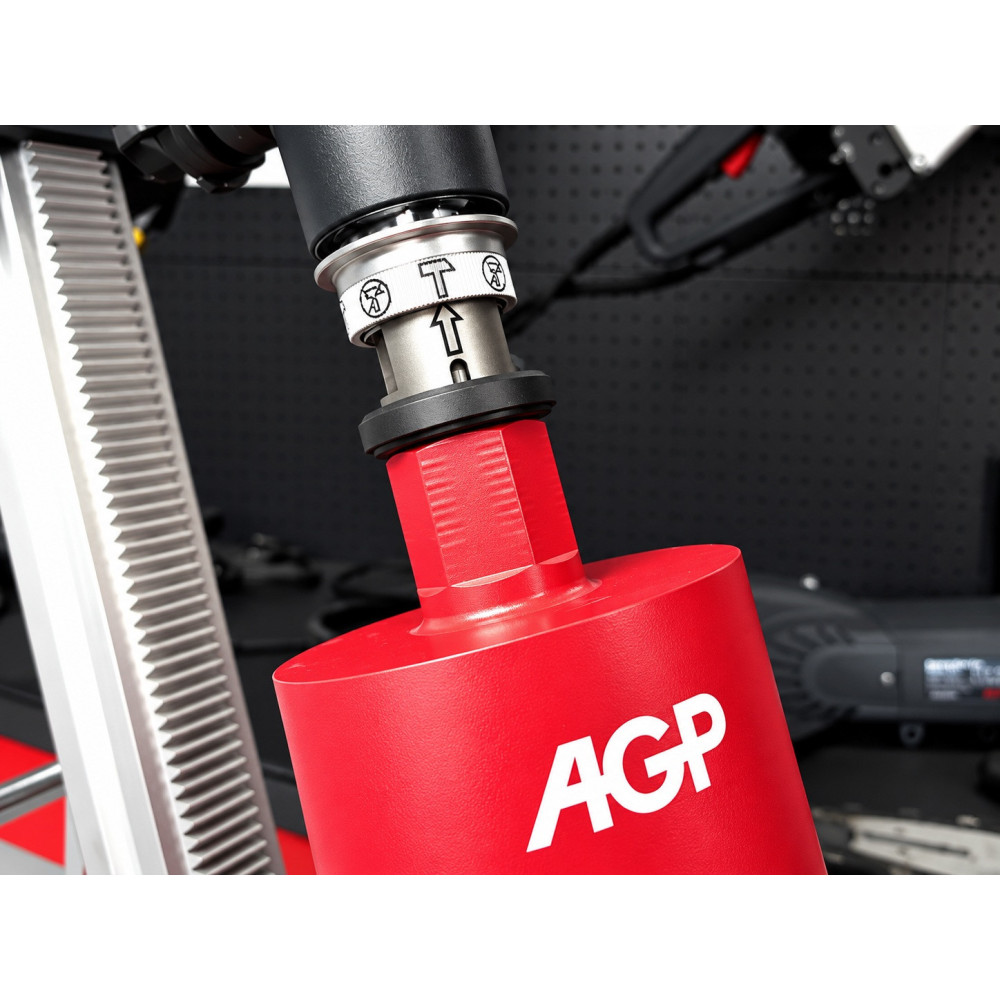

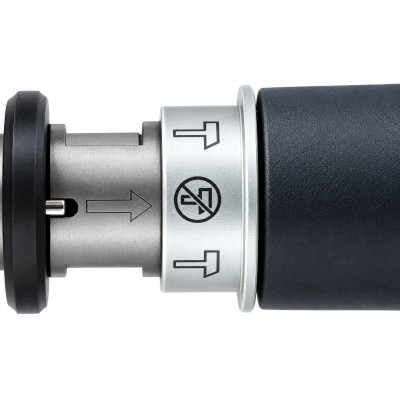

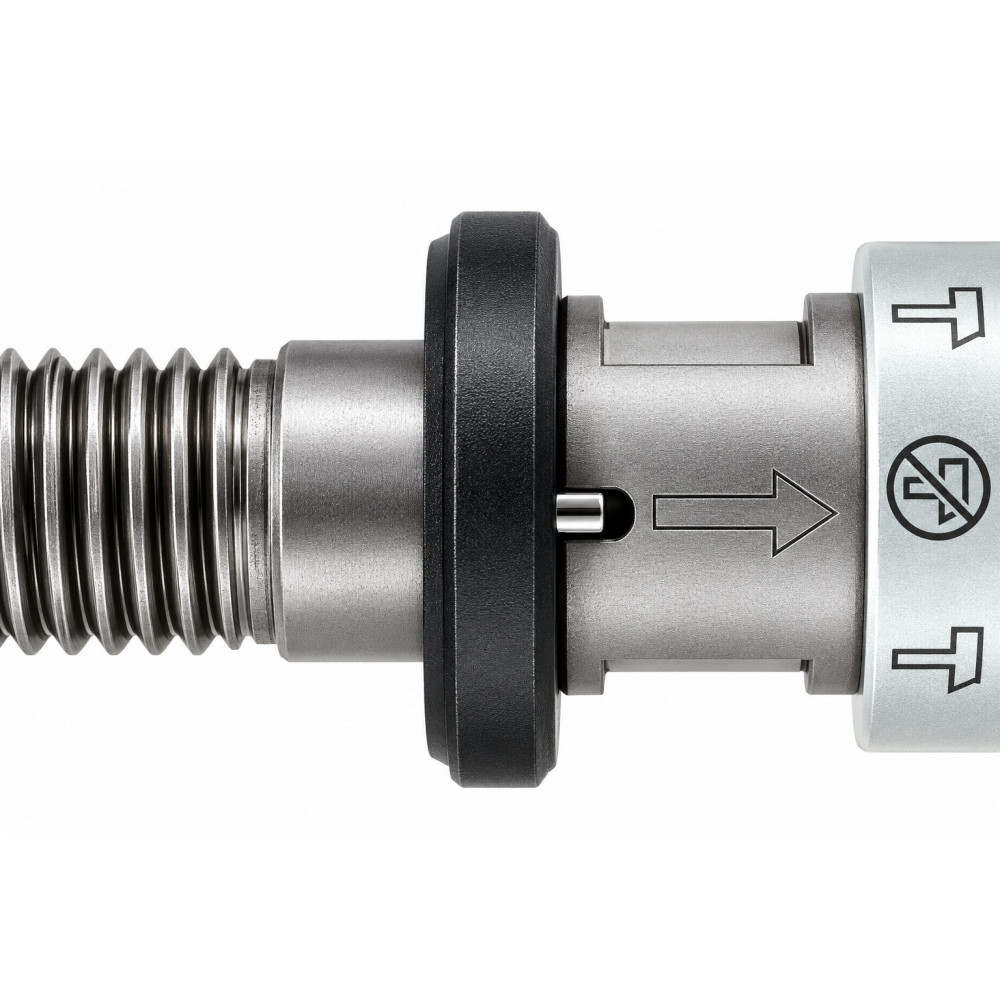

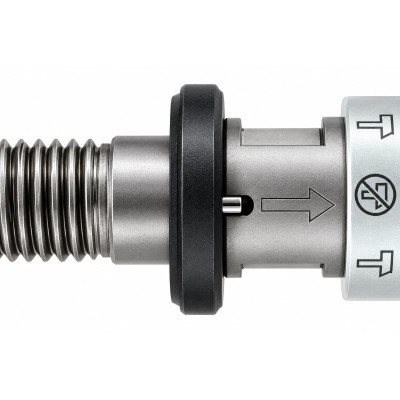

Anti-Seize Ring
AGP DDC9 este echipată standard cu Anti-Seize Ring.
Acesta contribuie la împiedicarea blocării excesive a carotei pe arbore și facilitează demontarea acesteia după finalizarea lucrării.
Este o dotare deosebit de utilă la diametre mari, unde forțele de strângere pot fi considerabile.
Nivele integrate
Motorul dispune de nivelă orizontală și nivelă verticală.
Acestea facilitează poziționarea corectă a motorului și verificarea alinierii înainte de începerea carotării.

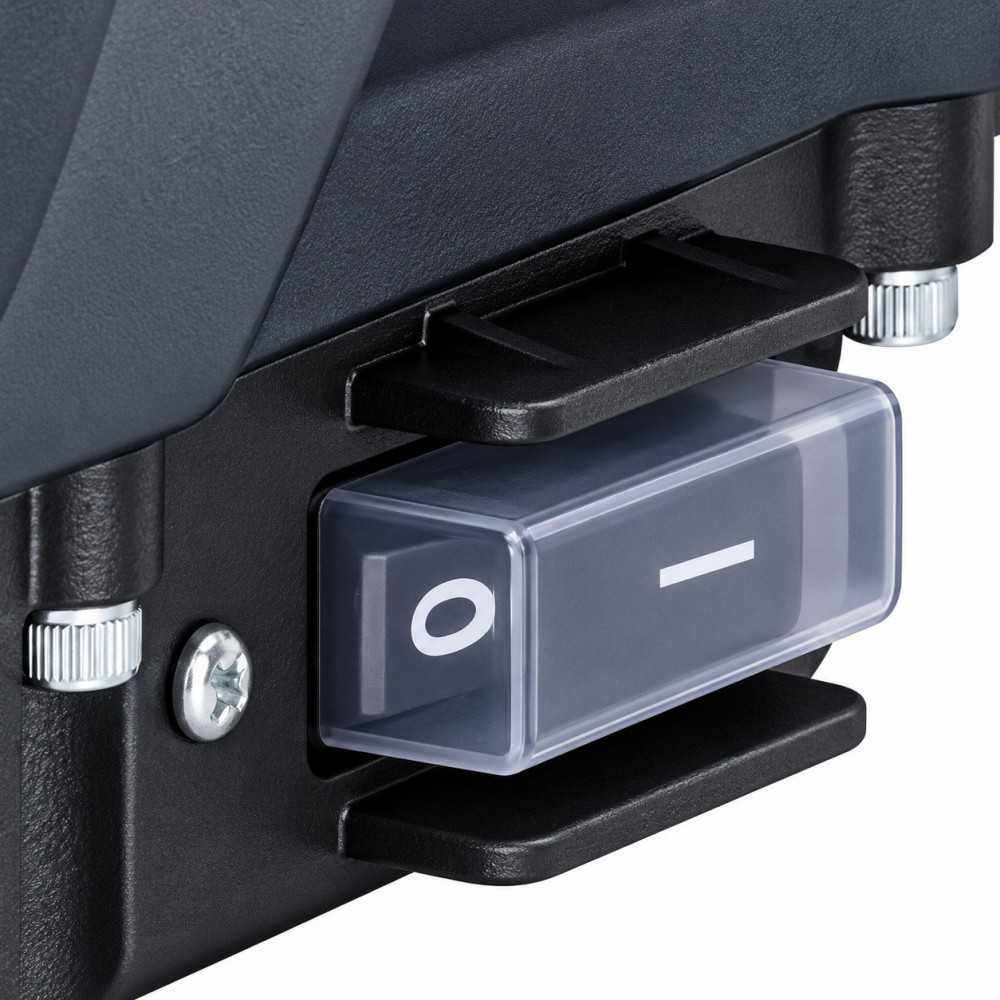

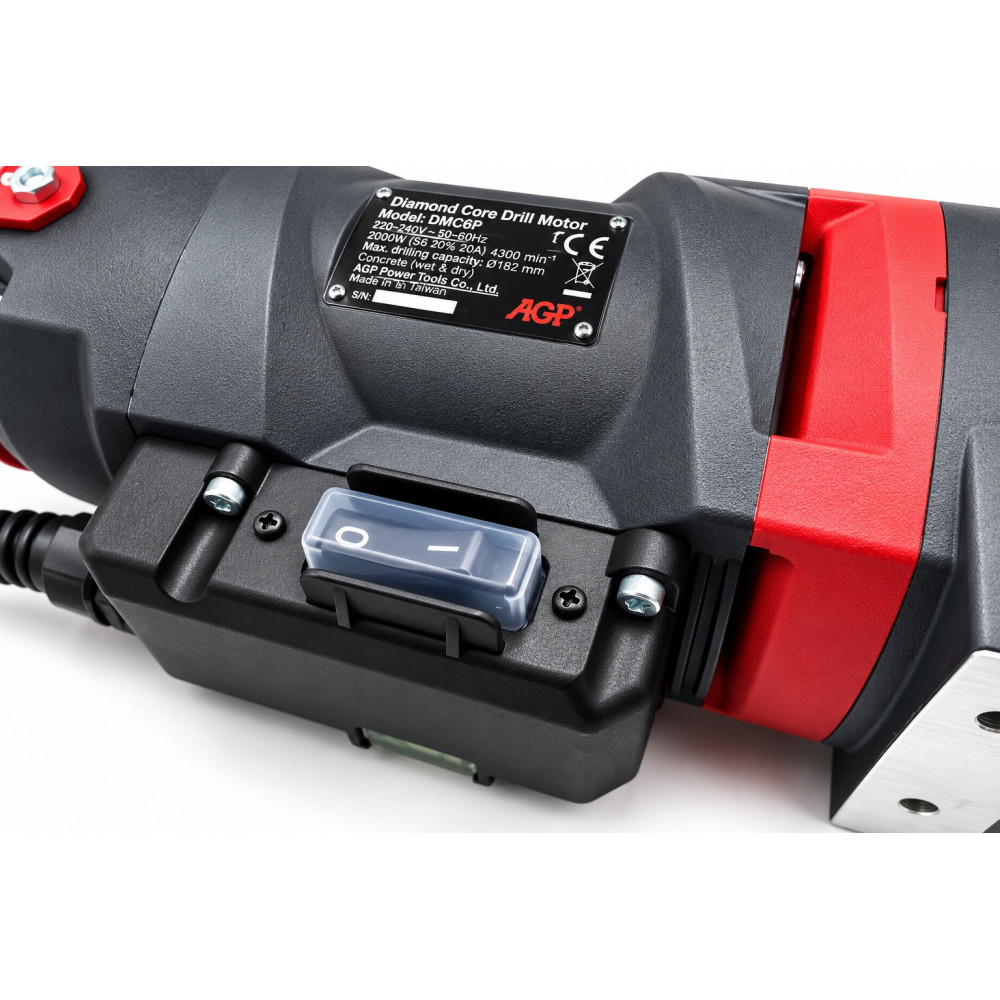

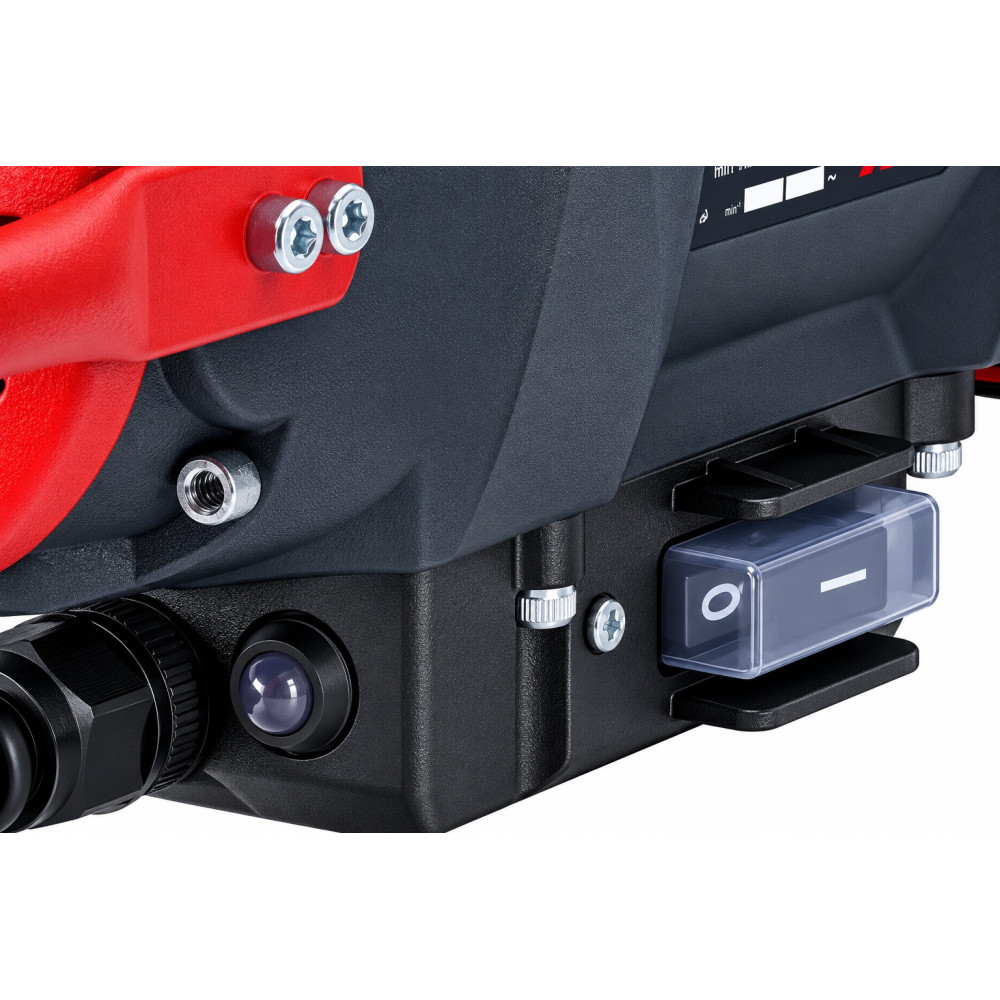

Întrerupător Solid-State
DDC9 utilizează un întrerupător electronic Solid-State, proiectat pentru durabilitate și rezistență sporită la pătrunderea apei și prafului.
Sistemul integrează și funcția Anti-Restart.
Aceasta împiedică repornirea neintenționată a motorului după întreruperea și revenirea alimentării electrice.
Date tehnice - AGP DDC9
- Marcă: AGP
- Model: DDC9
- Cod produs: 10201-009-211-6066-001-026
- Tip echipament: motor profesional pentru carotare diamantată
- Mod de lucru: umed + uscat
- Soft Percussion / micropercuție: da, comutabilă
- Putere motor: 2500 W
- Alimentare: 230 V
- Frecvență: 50 Hz
- Număr trepte mecanice: 3
- Turație fără sarcină – treapta 1: 480 rpm
- Turație fără sarcină – treapta 2: 1050 rpm
- Turație fără sarcină – treapta 3: 2200 rpm
- Turație nominală – treapta 1: 320 rpm
- Turație nominală – treapta 2: 700 rpm
- Turație nominală – treapta 3: 1450 rpm
- Frecvență Soft Percussion – treapta 1: 7.680 lovituri/min
- Frecvență Soft Percussion – treapta 2: 16.800 lovituri/min
- Frecvență Soft Percussion – treapta 3: 34.800 lovituri/min
- Carotare uscată beton armat: max. Ø250 mm
- Carotare umedă beton armat, fără Soft Percussion: max. Ø220 mm
- Carotare umedă beton armat, cu Soft Percussion: max. Ø250 mm
- Carotare uscată cărămidă: max. Ø350 mm

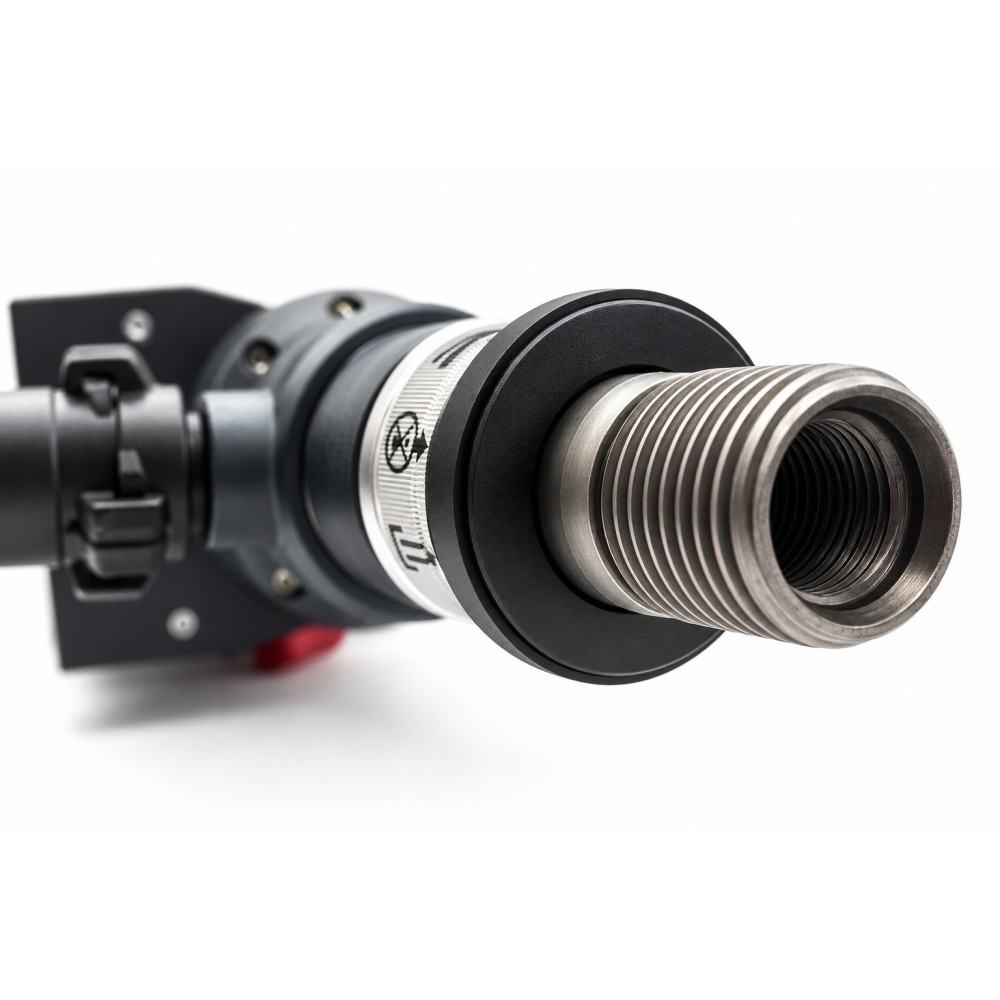

- Filet exterior arbore: 1-1/4" UNC
- Filet interior arbore: 1/2" BSP
- Cutie de viteze: Heavy-Duty, 3 trepte
- Lubrifiere transmisie: baie de ulei
- Tip ulei transmisie: 80W-90
- Cantitate ulei transmisie: 240 ml
- Ambreiaj mecanic: da
- Constant Speed Electronics: da
- Soft Start: da
- Protecție termică: da
- Protecție la suprasarcină: da
- Indicator LED sarcină: da
- Anti-Seize Ring: da
- Port convertibil apă / aspirare: da
- Aspirare prin arbore: da
- Nivelă orizontală: da
- Nivelă verticală: da
- Întrerupător Solid-State: da
- Anti-Restart: da
- Clasă de izolație: Clasa I cu PRCD / GFCI
- Dimensiuni L × l × H: 647 × 133 × 158 mm
- Greutate: 10,5 kg

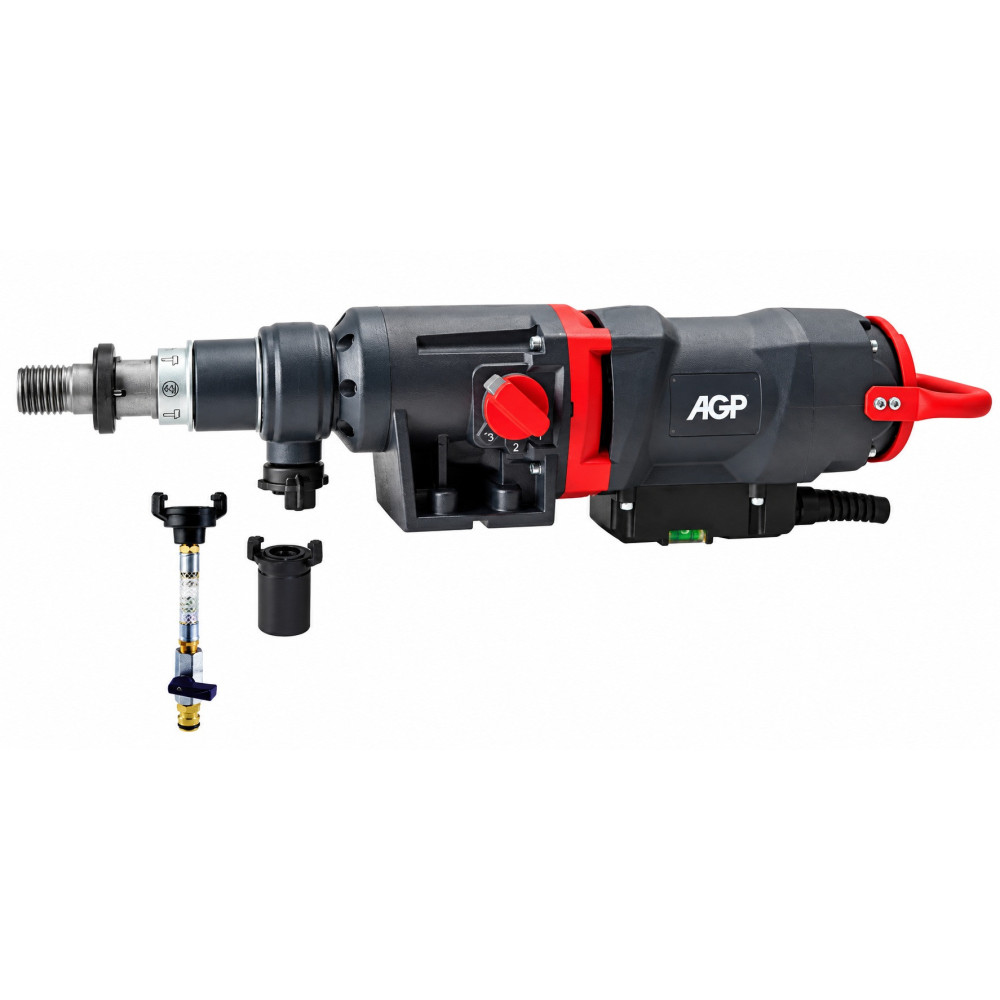

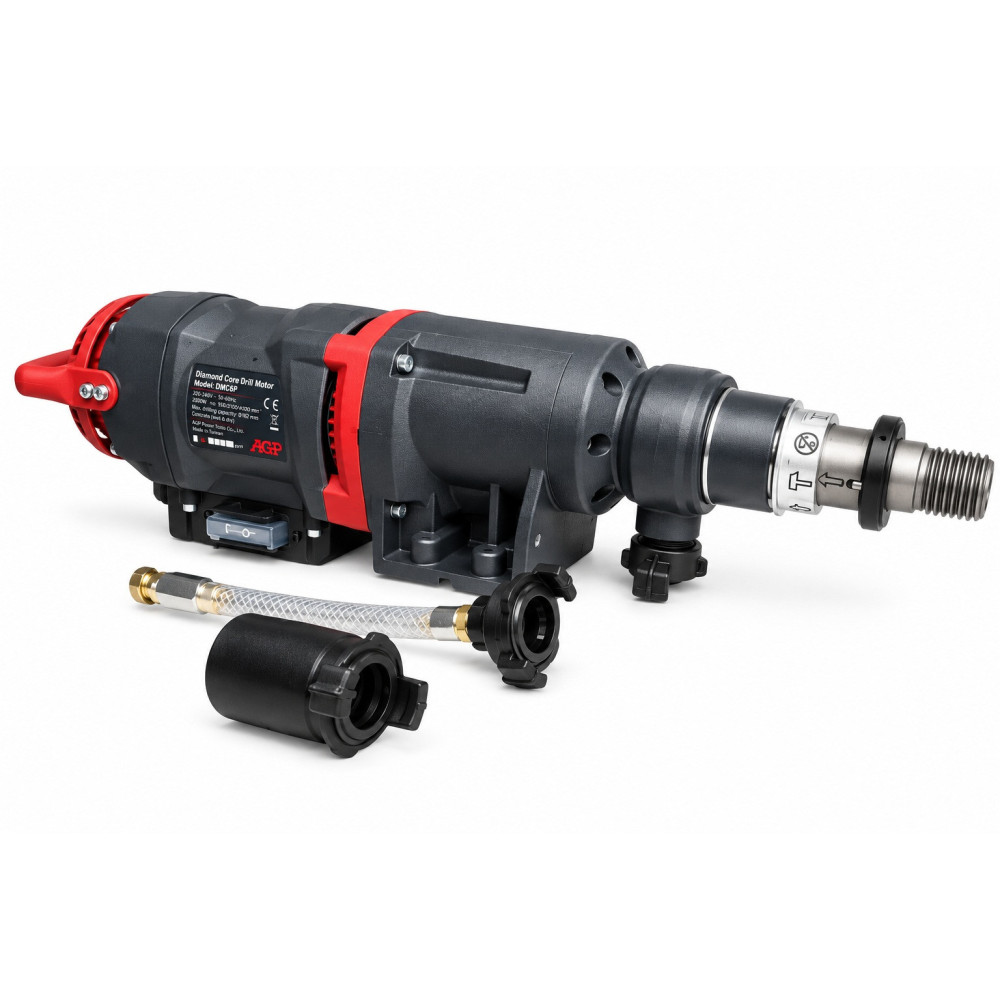

Echipare standard
Pentru configurația DDC9 sunt indicate:
- motor de carotare AGP DDC9, 2500 W;
- adaptor pentru aspirare – Vacuum Adaptor Head;
- adaptor pentru alimentare cu apă – Water Feed Adaptor Head;
- dispozitiv de protecție PRCD / GFCI
Carotele diamantate și stativul nu sunt incluse în echiparea standard.
Dotări integrate
AGP DDC9 este echipată cu:
- motor 2500 W cu Constant Speed Electronics;
- Smart Electronic Control;
- Soft Start;
- protecție termică;
- protecție la suprasarcină;
- cutie de viteze în 3 trepte;
- transmisie în baie de ulei;
- ambreiaj mecanic;
- Soft Percussion comutabil;
- port convertibil apă / aspirare;
- extracție a prafului prin arbore;
- LED de monitorizare a sarcinii;
- Anti-Seize Ring;
- nivelă verticală;
- nivelă orizontală;
- întrerupător Solid-State rezistent la praf și apă;
- Anti-Restart;
- carcasă motor din aluminiu.
Accesorii și echipamente opționale
- Placă de montaj pentru stativ S350
- Placă de montaj pentru stativ AS200
- Stativ AGP AS200
- Stativ AGP S350

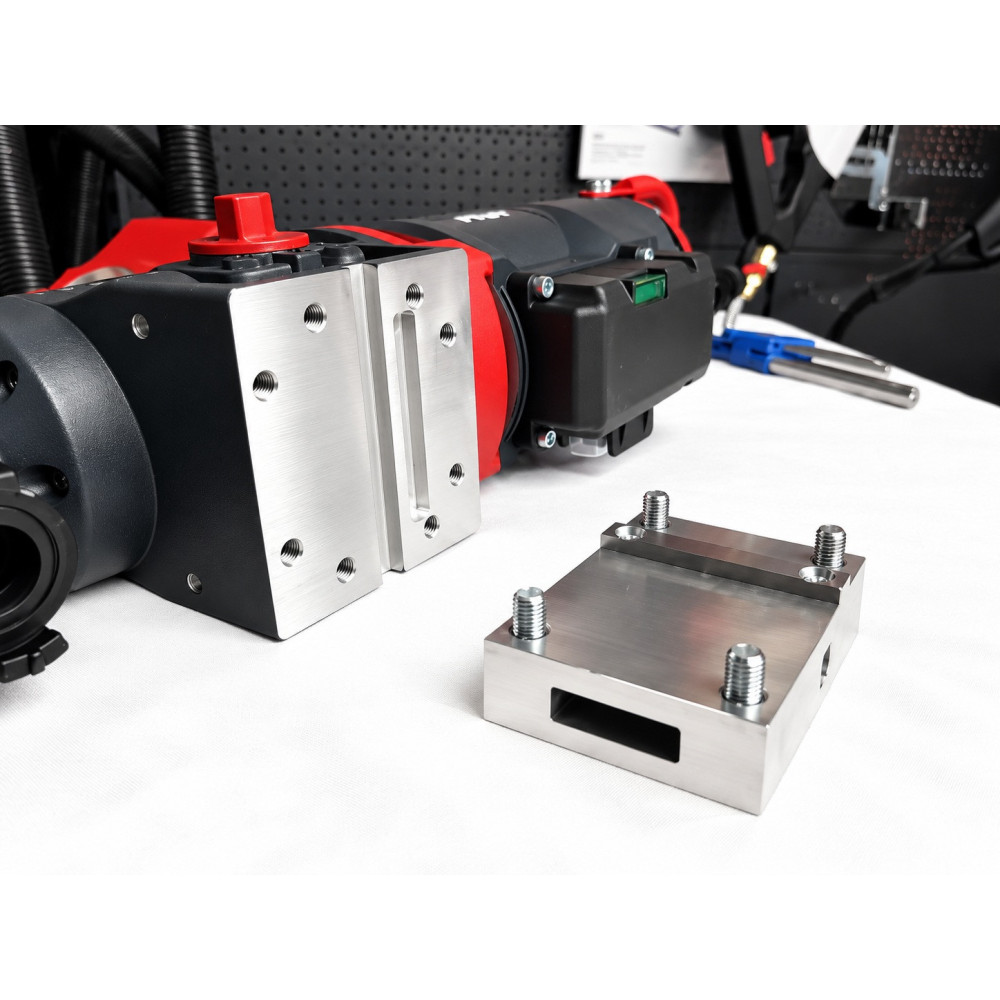

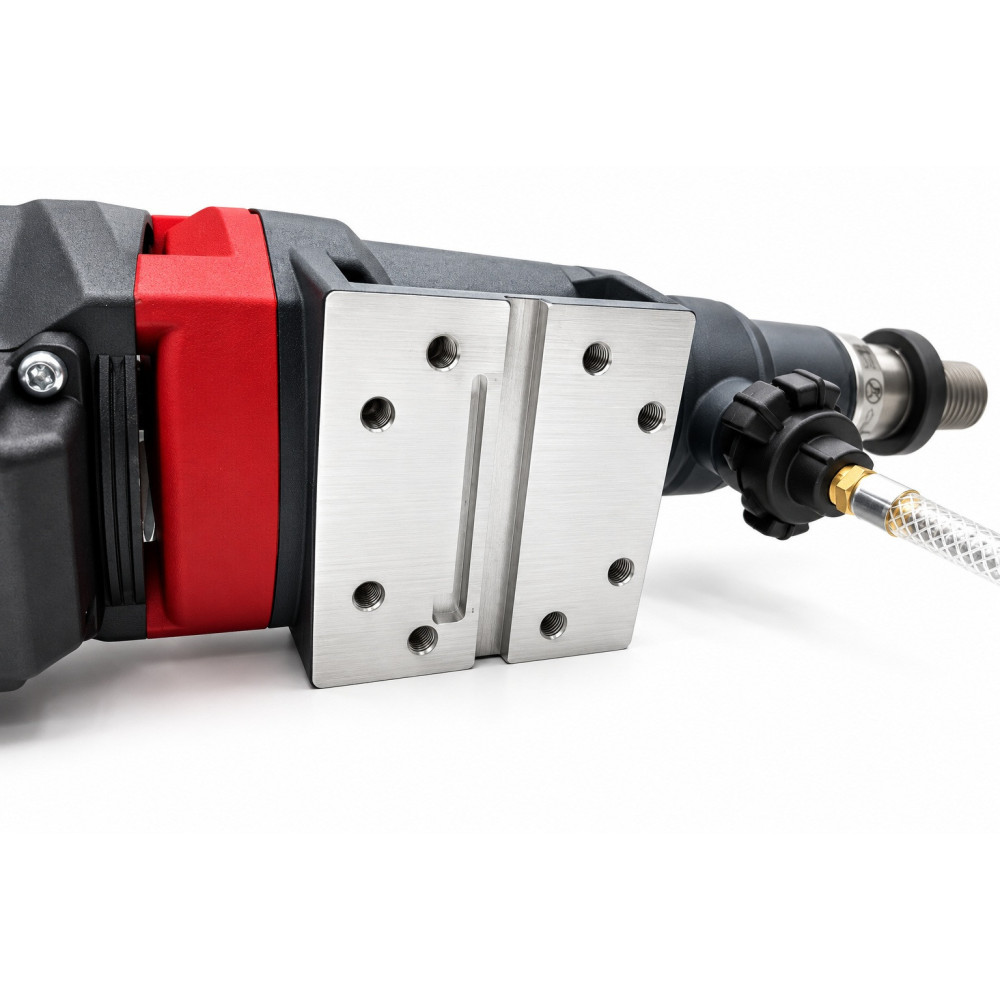

DDC9 dispune de două modele de găuri pentru montaj, permițând utilizarea cu diferite plăci și stative compatibile.
Pentru exploatarea completă pot fi utilizate suplimentar:
- carote diamantate pentru carotare umedă;
- carote diamantate dedicate carotării uscate în beton armat;
- carote compatibile cu Soft Percussion;
- aspirator profesional pentru praf mineral;
- sistem de alimentare cu apă;
- extensii și accesorii pentru carotare.
Avantajele AGP DDC9
Carotare umedă și uscată cu același motor
Nu este nevoie de două mașini separate.
Carotare uscată până la Ø250 mm în beton armat
Un avantaj major pentru lucrări unde apa nu poate fi utilizată.
Carotare umedă până la Ø250 mm
Cu Soft Percussion activată, capacitatea ajunge la Ø250 mm.
Motor puternic de 2500 W
Proiectat pentru lucrări profesionale de diametru mare.
3 trepte mecanice
Permite utilizarea unei game foarte largi de diametre.
Soft Percussion
Crește eficiența procesului și menține segmentele diamantate active.
Constant Speed Electronics
Ajută motorul să mențină turația sub sarcină.
Aspirare prin arbore
Permite carotare uscată mai curată și evacuarea eficientă a prafului.
Port convertibil
Trecere rapidă de la aspirare la alimentarea cu apă.
Ambreiaj mecanic
Protejează transmisia și reduce efectul blocării carotei.
LED mare de sarcină
Operatorul poate menține motorul în zona optimă de funcționare.
Anti-Seize Ring
Facilitează demontarea carotelor.
Protecții electronice complete
Soft Start, protecție termică, suprasarcină și Anti-Restart.
Nivele integrate
Permit alinierea precisă a echipamentului.
De ce să alegi AGP DDC9?
AGP DDC9 este o soluție profesională pentru utilizatorii care vor să combine într-un singur motor:
- 2500 W
- carotare uscată în beton armat până la Ø250 mm
- carotare umedă până la Ø250 mm cu Soft Percussion
- carotare uscată în cărămidă până la Ø350 mm
- 3 trepte mecanice
- micropercuție Soft Percussion
- alimentare cu apă
- aspirare prin arbore
- Constant Speed Electronics
- ambreiaj mecanic
- LED de sarcină
Pentru o firmă profesională de carotare, avantajul principal este flexibilitatea: aceeași mașină poate fi configurată rapid pentru lucrări umede sau uscate și poate acoperi diametre foarte mari în beton armat.
Pentru ce aplicații este recomandată?
AGP DDC9 este recomandată pentru:
- carotare profesională în beton armat;
- carotare uscată în beton armat;
- carotare umedă în beton armat;
- carotare cu Soft Percussion;
- treceri de diametru mare;
- instalații HVAC;
- ventilație;
- instalații sanitare;
- conducte și canalizări;
- instalații electrice;
- treceri pentru cabluri;
- instalații industriale;
- lucrări de renovare;
- construcții civile;
- construcții industriale;
- firme specializate în tăiere și carotare;
- aplicații în spații finisate unde apa nu poate fi folosită;
- lucrări unde este necesar controlul prafului.
Recomandări de utilizare
Pentru carotare uscată în beton armat, DDC9 trebuie utilizată cu carote diamantate concepute special pentru lucrul uscat în beton armat, împreună cu un aspirator profesional adecvat.
Pentru carotarea umedă de diametre mari, funcția Soft Percussion poate fi utilizată cu o carotă compatibilă cu acest mod de lucru.

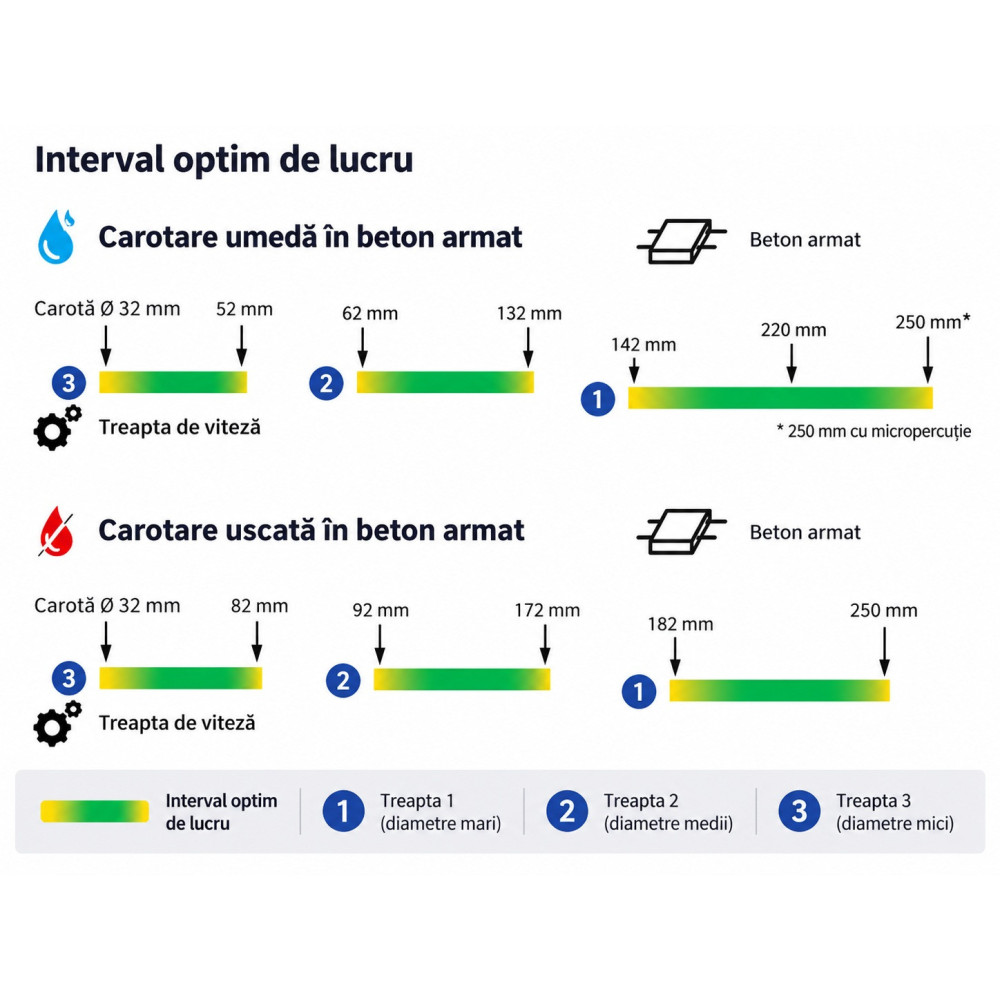

Selectarea vitezei trebuie făcută în funcție de diametrul carotei și material.

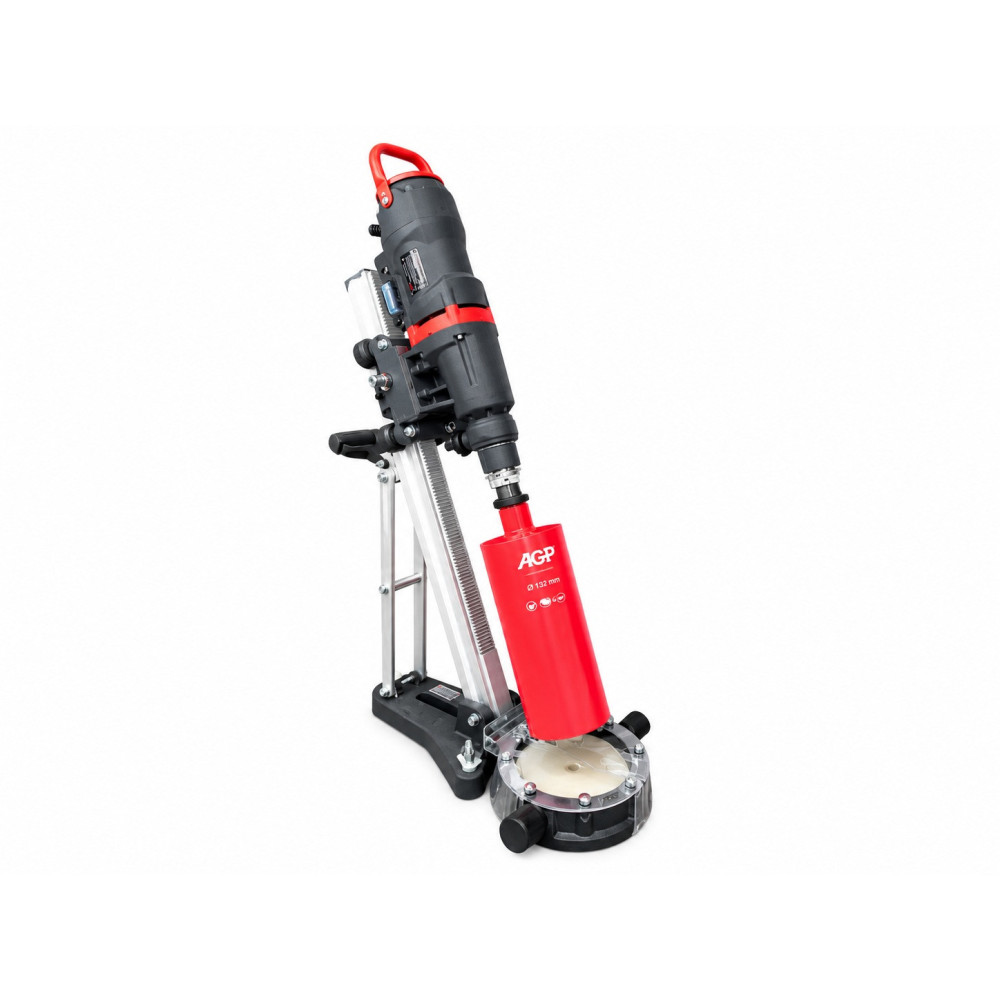

La diametre mari este recomandată utilizarea unui stativ profesional, în special AGP S350 sau alt sistem compatibil corespunzător capacității dorite.
Trebuie monitorizat LED-ul de sarcină pentru evitarea suprasolicitării motorului.
Schimbarea treptelor mecanice nu trebuie realizată cu transmisia în rotație.

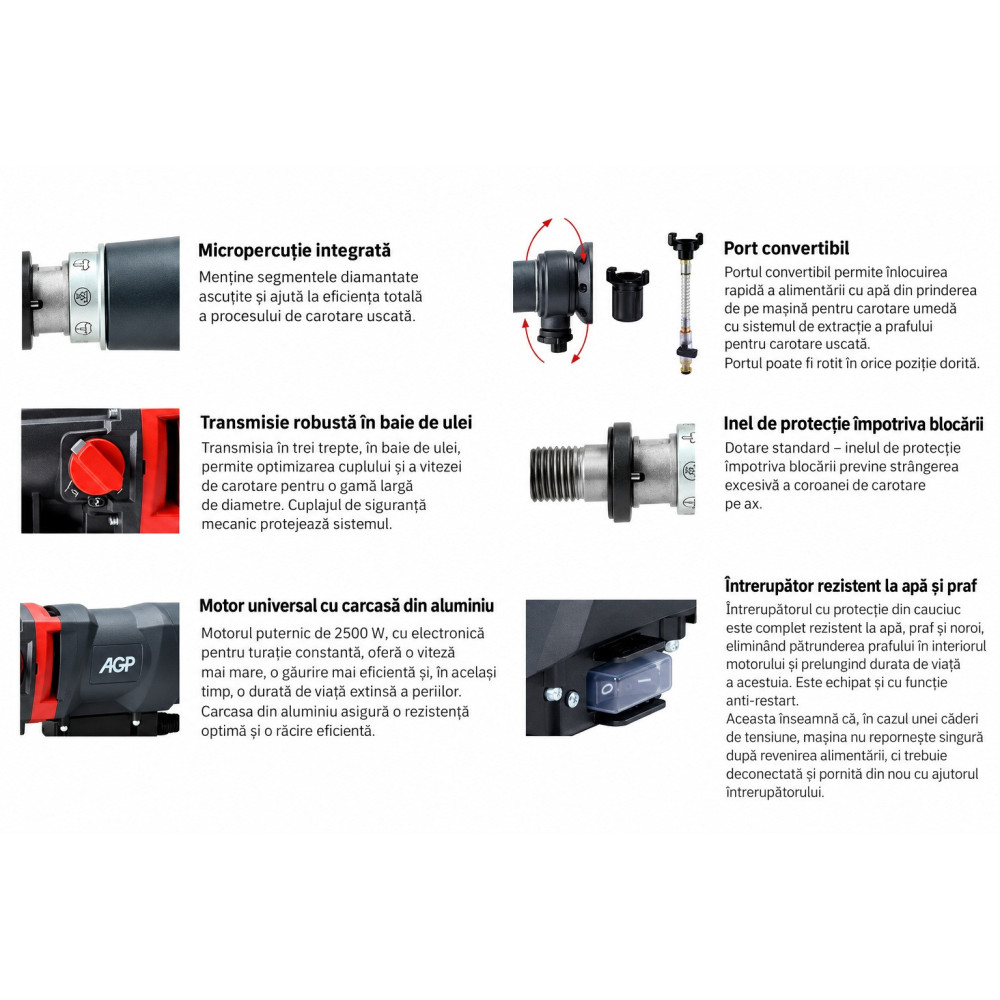

AGP DDC9 este unul dintre cele mai versatile motoare profesionale din gama AGP pentru carotări de diametru mare. Motorul de 2500 W, transmisia Heavy-Duty în 3 trepte, Soft Percussion, electronică Constant Speed, portul convertibil apă/aspirare și posibilitatea carotării uscate sau umede până la Ø250 mm în beton armat îl recomandă pentru utilizarea profesională intensivă.
.svg)
