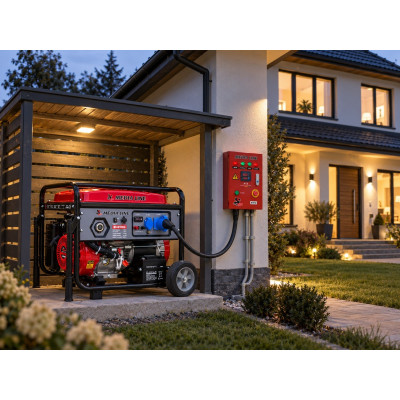

Generator monofazat MLG9100EA + ATS93, 8,0 kVA, AVR, motor benzină 17 CP, rezervor 25 l, pornire electrică, automatizare ATS
MLG9100EA + ATS93 este un sistem profesional de alimentare electrică de rezervă, format din generatorul monofazat MLG9100EA și panoul de automatizare ATS93. Configurația este destinată aplicațiilor în care este necesară o sursă alternativă de energie pentru locuințe, spații comerciale, ateliere, ferme sau alte instalații monofazate.
Generatorul furnizează o putere nominală de 7,5 kVA și o putere maximă de 8,0 kVA, la o tensiune de 230 V, frecvență de 50 Hz și factor de putere 1. Alternatorul este sincron, cu perii, și utilizează regulator automat de tensiune AVR. MLG9100EA este echipat cu motor pe benzină în 4 timpi, monocilindric, răcit cu aer, cu putere de 17 CP și cilindree de 457 cm³. Sistemul de aprindere este electronic, filtrul de aer este semiuscat, iar combustibilul utilizat este benzină fără plumb.
Rezervorul de combustibil are o capacitate de 25 litri, iar autonomia declarată este de aproximativ 10 ore la o încărcare de 50%. Generatorul beneficiază de pornire electrică și este echipat standard cu acumulator, încărcător și starter electric.
Pentru integrarea într-un sistem automatizat, generatorul dispune de priză ATS, buton START/STOP cu până la 5 încercări de pornire și sistem de șoc automat cu controler, motor pas cu pas și senzor de temperatură, declarat pentru funcționare până la -15°C.
Panoul ATS93 completează sistemul prin contactori cu 4 poli, interblocaj electric și mecanic, cofret metalic IP54, încărcător pentru menținerea bateriei, buton de oprire de urgență, voltmetru de rețea, semnalizare pentru rețea/generator/AUTO/alarmă și monitorizarea tensiunii rețelei.
Date tehnice - Generator MLG9100EA
- Model: MLG9100EA
- Tip echipament: generator monofazat
- Tensiune: 230 V
- Frecvență: 50 Hz
- Factor de putere: 1
- Putere maximă: 8,0 kVA
- Putere nominală: 7,5 kVA
- Turație: 3.000 rpm
- Motor: 4 timpi, 1 cilindru, răcire cu aer
- Putere motor: 17 CP
- Capacitate cilindrică: 457 cm³
- Sistem de aprindere: electronică
- Filtru de aer: semiuscat
- Combustibil: benzină fără plumb
- Alternator: sincron, tip AVR cu perii
- Capacitate rezervor: 25 litri
- Autonomie de lucru: 10 ore la o încărcare de 50%
- Pornire: electrică
- Consum specific: <374 g/kWh
- Grad de protecție: IP23
- Dimensiuni de gabarit: 680 × 510 × 550 mm
- Masă netă: 92 kg
Date tehnice – Panou automatizare ATS93
- Model: ATS93
- Tip echipament: panou de automatizare
- Tensiune admisă: 400 V trifazat / 230 V monofazat
- Putere maximă: 27,7 kVA trifazat / 14,7 kVA monofazat
- Curent maxim: 40 A Ith / 25 A AC3
- Contactori: 4 poli
- Interblocaj: electric și mecanic
- Cofret: metalic
- Grad de protecție cofret: IP54
- Închidere cofret: cu cheie
- Încărcător pentru menținerea bateriei: da
- Cablu ATS: inclus
- Buton oprire de urgență: da
- Voltmetru rețea: da
- Lămpi indicatoare: rețea / generator / mod AUTO / alarmă generator
- Buton mod AUTO: da
- Monitorizare rețea: pe o singură fază
- Prag minim tensiune: reglabil
- Prag maxim tensiune: reglabil
- Monitorizare pe toate cele 3 faze: opțională, cu prag minim reglabil.
Putere nominală 7,5 kVA / maximă 8,0 kVA
MLG9100EA oferă o putere nominală de 7,5 kVA, aceasta fiind valoarea de referință pentru funcționarea continuă.
Puterea maximă este de 8,0 kVA și reprezintă rezerva disponibilă pentru solicitări de durată scurtă.
Pentru alegerea și dimensionarea corectă a consumatorilor trebuie luată în calcul în primul rând puterea nominală și, în cazul motoarelor electrice, și curentul de pornire.
Motor de 17 CP și 457 cm³
Generatorul utilizează un motor cu:
- putere 17 CP
- cilindree 457 cm³
- 1 cilindru
- 4 timpi
- răcire cu aer
- aprindere electronică.
Motorul utilizează benzină fără plumb și funcționează la o turație de 3.000 rpm în configurația generatorului.
Alternator sincron cu AVR
MLG9100EA este echipat cu alternator sincron, cu perii, și regulator automat de tensiune AVR.
AVR-ul are rolul de a regla tensiunea furnizată de alternator și contribuie la reducerea variațiilor produse atunci când sarcina conectată se modifică.
Această dotare este importantă mai ales într-un sistem de alimentare de rezervă pentru o instalație fixă.
Rezervor de 25 litri și autonomie de 10 ore
Rezervorul are o capacitate de 25 litri, iar producatorul declară o autonomie de aproximativ 10 ore la o încărcare de 50%.
Această autonomie permite funcționarea generatorului perioade îndelungate fără realimentări foarte frecvente, aspect important în situațiile în care alimentarea de la rețeaua principală lipsește pentru mai multe ore.
Pornire electrică
MLG9100EA este prevăzut cu pornire electrică.
Echiparea standard include:
- acumulator;
- încărcător;
- starter electric.
Această configurație este necesară pentru integrarea generatorului într-un sistem cu panou ATS.
Sistem START/STOP cu 5 încercări de pornire
Generatorul dispune de buton START/STOP cu 5 încercări de pornire.
Acest sistem este relevant pentru utilizarea împreună cu automatizarea, deoarece oferă mai multe încercări succesive de pornire a motorului.
Șoc automat până la -15°C
MLG9100EA este prevăzut cu șoc automat cu controler, motor pas cu pas și senzor de temperatură.
Permite funcționarea acestuia până la -15°C.
Sistemul reduce necesitatea intervenției manuale asupra șocului motorului și este important în special atunci când generatorul este utilizat ca sursă automată de rezervă.
Priză ATS dedicată
Generatorul dispune de priză ATS pentru automatizare.
Aceasta permite conectarea generatorului la panoul ATS93 din configurația solicitată.
Panou ATS93 – automatizarea sistemului
ATS93 este panoul care completează generatorul și permite integrarea acestuia într-o instalație de alimentare de rezervă automatizată.
În varianta monofazată de 230 V, panoul are o capacitate maximă declarată de 14,7 kVA, considerabil peste cei 8,0 kVA maxim ai generatorului MLG9100EA.
Din punct de vedere al puterii, ATS93 este astfel dimensionat cu rezervă față de generator.
Contactori cu 4 poli și interblocaj
ATS93 utilizează contactori cu 4 poli, cu: interblocaj electric și interblocaj mecanic.
Această configurație este specifică unui sistem profesional de transfer între surse și contribuie la separarea corectă a circuitelor comandate de panou.
Cofret metalic IP54
Panoul ATS93 este montat într-un cofret metalic IP54, prevăzut cu închidere cu cheie.
Această construcție protejează echipamentele electrice din interior și permite utilizarea panoului într-un spațiu tehnic corespunzător.
Monitorizarea rețelei
Panoul ATS93 monitorizează standard rețeaua pe o singură fază, cu:
- prag minim de tensiune reglabil;
- prag maxim de tensiune reglabil.
Opțional, panoul poate fi configurat pentru monitorizarea rețelei pe toate cele trei faze, cu prag minim reglabil.
Indicatoare vizuale ATS93
Panoul include lămpi pentru:
- REȚEA
- GENERATOR
- AUTO
- ALARMĂ GENERATOR.
Operatorul poate verifica rapid starea sistemului direct de pe panoul frontal.
Încărcător pentru menținerea bateriei
ATS93 include un încărcător pentru menținerea bateriei generatorului.
Această dotare este foarte importantă într-un sistem de rezervă, deoarece acumulatorul trebuie să rămână disponibil pentru pornirea electrică a generatorului.
Buton de oprire de urgență
ATS93 este prevăzut standard cu buton de oprire de urgență.
Acesta permite oprirea rapidă a sistemului atunci când este necesară o intervenție manuală.
Echipare standard – MLG9100EA
- Generator MLG9100EA
- Motor pe benzină, 4 timpi
- Motor 17 CP
- Alternator sincron cu perii
- AVR
- Rezervor 25 litri
- Pornire electrică
- O priză monofazată Schuko 16 A
- O priză monofazată CEE 32 A, 3 poli
- Multimetru digital 3 în 1
- Afișare tensiune
- Afișare frecvență
- Afișare număr total ore funcționare
- Afișare ore de la ultima pornire
- Indicator nivel combustibil
- Acumulator
- Încărcător
- Starter electric
- Borne 12 V c.c., max. 8,3 A
- Protecție termică pentru prizele 230 V
- Protecție termică pentru bornele 12 V c.c.
- Conector de împământare
- Set roți pentru transport
- Buton START/STOP cu 5 încercări de pornire
- Șoc automat
- Controler pentru șoc
- Motor pas cu pas
- Senzor de temperatură
- Funcționare șoc automat până la -15°C
- Priză ATS pentru automatizare.
Echipare standard – ATS93
- Panou ATS93
- Contactori cu 4 poli
- Interblocaj electric
- Interblocaj mecanic
- Cofret metalic IP54
- Închidere cu cheie
- Încărcător menținere baterie
- Cablu ATS
- Buton oprire de urgență
- Voltmetru rețea
- Lampă rețea
- Lampă generator
- Lampă mod AUTO
- Lampă alarmă generator
- Buton funcționare AUTO
- Monitorizare rețea
- Prag minim tensiune reglabil
- Prag maxim tensiune reglabil.
Dotări și caracteristici suplimentare
- AVR integrat.
- Putere maximă 8,0 kVA.
- Motor puternic de 17 CP.
- Rezervor de 25 litri.
- Autonomie de 10 ore la 50% încărcare.
- Pornire electrică.
- Șoc automat.
- Sistem START/STOP cu 5 încercări.
- Priză ATS dedicată.
- Ieșire 12 V c.c.
- Multimetru digital complet.
- Set de roți.
- Contactori ATS cu interblocaj.
- Monitorizare rețea.
- Mod AUTO.
- Menținerea bateriei.
- Buton oprire de urgență.
- Semnalizare vizuală completă.
Dotări opționale
Kit pentru evacuarea gazelor de eșapament în cazul montării generatorului în interior.
Monitorizarea rețelei pe toate cele trei faze, cu prag minim reglabil.
Avantajele sistemului MLG9100EA + ATS93
- Putere nominală de 7,5 kVA.
- Putere maximă de 8,0 kVA.
- Motor de 17 CP.
- Cilindree de 457 cm³.
- Alternator sincron cu AVR.
- Rezervor de 25 litri.
- Autonomie de aproximativ 10 ore la 50% încărcare.
- Pornire electrică.
- Șoc automat până la -15°C.
- Sistem START/STOP cu 5 încercări.
- Priză dedicată ATS.
- Multimetru digital.
- Priză Schuko 16 A.
- Priză CEE 32 A.
- Ieșire 12 V c.c. / 8,3 A.
- Set de roți.
- ATS93 cu capacitate monofazată de 14,7 kVA.
- Contactori cu 4 poli.
- Interblocaj mecanic și electric.
- Cofret metalic IP54.
- Monitorizare tensiune rețea.
- Mod AUTO.
- Încărcător pentru menținerea bateriei.
- Buton de urgență.
- Semnalizare rețea / generator / AUTO / alarmă.
De ce să alegi MLG9100EA + ATS93?
MLG9100EA + ATS93 este recomandat utilizatorilor care au nevoie de un sistem de rezervă cu o putere mai mare, dar doresc în continuare un generator monofazat de 230 V.
Puterea nominală de 7,5 kVA permite alimentarea unei game mai largi de consumatori, iar puterea maximă de 8,0 kVA oferă o rezervă suplimentară.
Motorul de 17 CP și 457 cm³ este dimensionat pentru această clasă de generator, iar rezervorul de 25 litri oferă aproximativ 10 ore de funcționare la o încărcare de 50%.
Un avantaj major îl reprezintă pregătirea generatorului pentru automatizare: pornire electrică, acumulator, încărcător, șoc automat, START/STOP cu 5 încercări și priză ATS.
ATS93 completează sistemul cu monitorizarea rețelei, mod AUTO, încărcător pentru baterie, contactori cu interblocaj și semnalizarea stării sistemului.
Aplicații recomandate
MLG9100EA + ATS93 este recomandat pentru:
- alimentarea electrică de rezervă a locuințelor;
- vile și case individuale;
- cabane;
- pensiuni mici;
- birouri;
- magazine;
- spații comerciale;
- ateliere;
- ferme;
- spații tehnice;
- instalații monofazate;
- iluminat;
- frigidere și congelatoare;
- pompe compatibile;
- sisteme de încălzire compatibile;
- centrale și automatizări;
- sisteme de supraveghere;
- echipamente IT și comunicații compatibile;
- porți electrice;
- consumatori prioritari;
- instalații unde este necesară o sursă alternativă de energie.
Pentru pompe, compresoare și alte echipamente cu motoare electrice trebuie verificată separat puterea necesară la pornire.
Recomandări de instalare
Generatorul are grad de protecție IP23, iar ATS93 este montat într-un cofret cu grad de protecție IP54.
Montarea ATS93 și conectarea sistemului la instalația electrică trebuie realizate de personal calificat, cu respectarea schemei electrice, a protecțiilor și a împământării.
Dacă generatorul este instalat în interior, producatorul prevede disponibilitatea unui kit opțional pentru evacuarea gazelor de eșapament.
