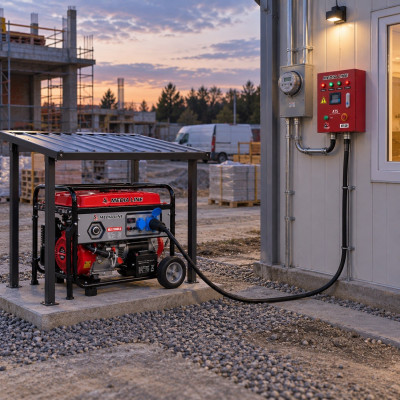

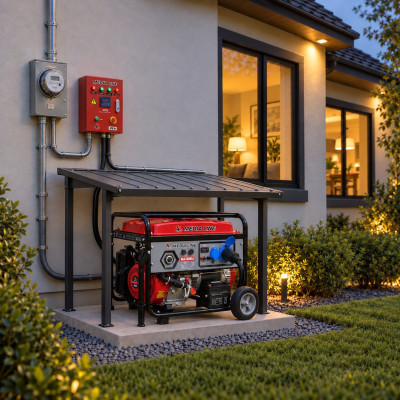

Generator monofazat MLG7000EA + panou automatizare ATS93, 6,5 kVA, 230 V, benzină, pornire electrică, rezervor 25 l
MLG7000EA + ATS93 reprezintă un sistem profesional de alimentare electrică de rezervă, format din generatorul monofazat pe benzină MLG7000EA și panoul de automatizare ATS93. Ansamblul este destinat aplicațiilor în care este necesară alimentarea unui consumator sau a unei instalații electrice cu ajutorul generatorului, cu posibilitatea integrării într-un sistem automatizat de transfer al sursei de energie.
Generatorul MLG7000EA furnizează o putere nominală de 6,0 kVA și o putere maximă de 6,5 kVA, la o tensiune de 230 V, frecvență de 50 Hz și factor de putere 1. Alternatorul este de tip sincron, cu perii și regulator automat de tensiune AVR.
Generatorul este echipat cu motor pe benzină, în 4 timpi, monocilindric și răcit cu aer, cu o putere de 15 CP și cilindree de 420 cm³. Sistemul de aprindere este electronic, iar filtrul de aer este de tip semiuscat. Combustibilul utilizat este benzina fără plumb.
Rezervorul are o capacitate de 25 litri, iar autonomia declarată este de aproximativ 14 ore la o încărcare de 50%. Pornirea este electrică, iar generatorul este echipat standard cu acumulator, încărcător și starter electric.
Un avantaj important al modelului MLG7000EA este pregătirea din fabrică pentru automatizare. Generatorul dispune de priză ATS, buton START/STOP cu până la 5 încercări de pornire și sistem de șoc automat controlat electronic, cu motor pas cu pas și senzor de temperatură, declarat pentru funcționare până la -15°C.
În configurația completă cu ATS93, sistemul beneficiază de un panou de automatizare prevăzut cu contactori cu 4 poli, interblocaj electric și mecanic, cofret metalic IP54, încărcător pentru menținerea bateriei, buton de oprire de urgență și monitorizarea rețelei.
Date tehnice – Generator MLG7000EA
- Model: MLG7000EA
- Tip echipament: generator monofazat
- Tensiune: 230 V
- Frecvență: 50 Hz
- Factor de putere: 1
- Putere maximă: 6,5 kVA
- Putere nominală: 6,0 kVA
- Turație: 3.000 rpm
- Motor: 4 timpi, 1 cilindru, răcire cu aer
- Putere motor: 15 CP
- Capacitate cilindrică: 420 cm³
- Sistem de aprindere: electronic
- Filtru de aer: semiuscat
- Combustibil: benzină fără plumb
- Alternator: sincron, tip AVR cu perii
- Capacitate rezervor: 25 litri
- Autonomie de lucru: 14 ore la încărcare de 50%
- Pornire: electrică
- Consum specific: <374 g/kWh
- Grad de protecție: IP23
- Dimensiuni de gabarit: 705 × 540 × 580 mm
- Greutate netă: 77 kg.
Date tehnice – Panou automatizare ATS93
- Model: ATS93
- Tip echipament: panou de automatizare
- Tensiune admisă: trifazat 400 V / monofazat 230 V
- Putere maximă: 27,7 kVA trifazat / 14,7 kVA monofazat
- Curent maxim: 40 A Ith / 25 A AC3
- Contactori: 4 poli
- Interblocaj contactori: electric și mecanic
- Cofret: metalic
- Grad protecție cofret: IP54
- Închidere cofret: cu cheie
- Încărcător pentru menținerea bateriei: da
- Cablu ATS: inclus
- Buton oprire de urgență: da
- Voltmetru rețea: da
- Lămpi indicatoare: rețea / generator / AUTO / alarmă generator
- Mod AUTO: da
- Monitorizare rețea: pe o singură fază
- Prag minim tensiune: reglabil
- Prag maxim tensiune: reglabil
- Monitorizare pe toate cele 3 faze: opțională, cu prag minim reglabil.
Sistem AVR pentru stabilizarea tensiunii
Generatorul MLG7000EA utilizează un alternator sincron cu perii și sistem AVR – Automatic Voltage Regulator.
AVR-ul are rolul de a regla tensiunea produsă de alternator și este o dotare importantă pentru un generator destinat alimentării unor instalații și echipamente electrice.
În cazul acestei configurații, AVR-ul este integrat direct în alternator și face parte din echiparea tehnică a generatorului.
Motor de 15 CP și 420 cm³
MLG7000EA utilizează un motor cu:
- putere 15 CP
- cilindree 420 cm³
- 1 cilindru
- 4 timpi
- răcire cu aer
- aprindere electronică.
Motorul este alimentat cu benzină fără plumb și funcționează la o turație nominală a generatorului de 3.000 rpm.
Rezervor de 25 litri și autonomie de 14 ore
Generatorul dispune de un rezervor de combustibil de 25 litri.
Autonomia este de aproximativ 14 ore la o încărcare de 50%.
Capacitatea mare a rezervorului este importantă în aplicațiile de alimentare de rezervă, deoarece permite menținerea generatorului în funcțiune perioade îndelungate fără realimentări foarte frecvente.
Pornire electrică
MLG7000EA este prevăzut cu sistem de pornire electrică.
Echiparea standard include:
- acumulator;
- încărcător;
- starter electric.
Această configurație este esențială pentru integrarea generatorului într-un sistem automatizat cu ATS.
START/STOP cu 5 încercări de pornire
Generatorul dispune de buton START/STOP cu 5 încercări de pornire.
Această dotare este concepută pentru controlul procesului de pornire și este relevantă în special atunci când generatorul este utilizat împreună cu sistemul ATS93.
Șoc automat pentru pornire la temperaturi scăzute
MLG7000EA este echipat cu șoc automat cu controler, motor pas cu pas și senzor de temperatură.
Temperatura minima de funcționare a sistemului este de până la -15°C.
Această caracteristică este importantă pentru un generator destinat sistemelor de rezervă, deoarece reduce dependența de intervenția manuală asupra șocului motorului în timpul pornirii.
Priză ATS dedicată
Generatorul este prevăzut din fabrică cu priză ATS pentru automatizare.
Această conexiune permite asocierea generatorului MLG7000EA cu panoul ATS93.
Panoul de automatizare ATS93
ATS93 este un panou profesional de automatizare compatibil atât cu sisteme monofazate de 230 V, cât și cu sisteme trifazate de 400 V.
Pentru configurația cu generatorul monofazat MLG7000EA este relevantă capacitatea panoului de 14,7 kVA la 230 V, suficientă față de puterea maximă de 6,5 kVA a generatorului.
Panoul utilizează contactori cu 4 poli, prevăzuți cu interblocaj electric și mecanic, configurație concepută pentru separarea și gestionarea surselor în sistemul de automatizare.
Cofret metalic IP54
ATS93 este instalat într-un cofret metalic cu grad de protecție IP54, prevăzut cu închidere cu cheie.
Această construcție protejează componentele electrice ale automatizării și permite montarea panoului într-un mediu tehnic corespunzător.
Monitorizarea rețelei
ATS93 este prevăzut standard cu monitorizarea rețelei pe o singură fază, cu:
- prag minim de tensiune reglabil;
- prag maxim de tensiune reglabil.
Pentru alte configurații, este posibila optional monitorizarea rețelei pe toate cele trei faze, cu prag minim reglabil.
Semnalizare vizuală ATS93
Panoul este prevăzut cu lămpi indicatoare pentru:
- REȚEA
- GENERATOR
- MOD AUTO
- ALARMĂ GENERATOR.
Aceste indicatoare permit verificarea rapidă a stării sistemului.
Încărcător pentru menținerea bateriei
ATS93 include încărcător pentru menținerea bateriei.
Această dotare este importantă pentru configurația cu pornire electrică, deoarece bateria generatorului trebuie să rămână într-o stare corespunzătoare pentru ca sistemul să fie disponibil la nevoie.
Buton de oprire de urgență
Panoul ATS93 este echipat standard cu buton de oprire de urgență.
Această comandă permite oprirea rapidă a sistemului în situațiile în care intervenția manuală este necesară.
Echipare standard – Generator MLG7000EA
- Generator MLG7000EA
- Motor pe benzină, 4 timpi
- Alternator sincron cu perii
- Regulator automat AVR
- Rezervor combustibil 25 litri
- Pornire electrică
- O priză monofazată Schuko 16 A
- O priză monofazată CEE 32 A, 3 poli
- Multimetru digital 3 în 1
- Afișare tensiune
- Afișare frecvență
- Afișare ore totale de funcționare
- Afișare ore de la ultima pornire
- Indicator nivel combustibil
- Acumulator
- Încărcător
- Starter electric
- Borne 12 V c.c., max. 8,3 A
- Protecție termică pentru prizele de 230 V
- Protecție termică pentru bornele de 12 V c.c.
- Conector de împământare montat pe panou
- Set roți pentru transport
- Buton START/STOP cu 5 încercări de pornire
- Șoc automat cu controler
- Motor pas cu pas pentru șocul automat
- Senzor de temperatură
- Funcționare sistem șoc până la -15°C
- Priză ATS pentru automatizare.
Echipare standard – ATS93
- Panou automatizare ATS93
- Cofret metalic IP54
- Contactori cu 4 poli
- Interblocaj electric
- Interblocaj mecanic
- Încărcător pentru menținerea bateriei
- Cablu ATS
- Buton de oprire de urgență
- Voltmetru pentru rețea
- Lampă indicatoare rețea
- Lampă indicatoare generator
- Lampă indicatoare mod AUTO
- Lampă alarmă generator
- Buton funcționare mod AUTO
- Monitorizare rețea pe o fază
- Prag minim de tensiune reglabil
- Prag maxim de tensiune reglabil.
Dotări suplimentare și caracteristici importante
- AVR integrat pentru reglarea tensiunii.
- Multimetru digital 3 în 1 pentru monitorizarea parametrilor generatorului.
- Pornire electrică pentru integrarea în sistem automatizat.
- Șoc automat controlat electronic.
- 5 încercări de pornire prin sistemul START/STOP.
- Priză ATS dedicată.
- Încărcător de menținere a bateriei în ATS93.
- Contactori cu interblocaj electric și mecanic.
- Monitorizare tensiune rețea cu praguri reglabile.
- Semnalizare vizuală completă pentru rețea, generator, AUTO și alarmă.
- Buton de oprire de urgență.
- Set de roți pentru transportul generatorului.
Opționale
În documentația generatorului sunt menționate explicit:
Kit de evacuare a gazelor de eșapament pentru montarea generatorului în interior.
Avantajele sistemului MLG7000EA + ATS93
- Putere nominală de 6,0 kVA.
- Putere maximă de 6,5 kVA.
- Generator monofazat 230 V / 50 Hz.
- Motor puternic de 15 CP.
- Cilindree de 420 cm³.
- Alternator sincron cu AVR.
- Rezervor generos de 25 litri.
- Autonomie de până la 14 ore la 50% încărcare
- Pornire electrică.
- Șoc automat controlat electronic.
- Sistem START/STOP cu 5 încercări de pornire.
- Priză dedicată pentru ATS.
- Multimetru digital complet.
- Priză Schuko 16 A.
- Priză CEE 32 A.
- Ieșire 12 V c.c. / 8,3 A.
- Protecții termice.
- Conector pentru împământare.
- Set de roți pentru deplasare.
- Panou ATS93 cu contactori cu 4 poli.
- Interblocaj electric și mecanic.
- Cofret ATS metalic IP54.
- Monitorizarea rețelei cu praguri reglabile.
- Încărcător pentru menținerea bateriei.
- Buton de urgență.
- Semnalizare vizuală a stării sistemului.
De ce să alegi MLG7000EA + ATS93?
Principalul avantaj al acestei configurații este faptul că generatorul și panoul de automatizare sunt pregătite să funcționeze împreună într-un sistem de alimentare electrică de rezervă automatizabil.
Generatorul dispune deja de elementele necesare acestei configurații: pornire electrică, acumulator, încărcător, șoc automat, START/STOP cu mai multe încercări și priză ATS dedicată.
ATS93 completează sistemul prin monitorizarea rețelei, modul AUTO, contactorii cu interblocaj electric și mecanic, semnalizarea stării surselor, voltmetrul și încărcătorul de menținere a bateriei.
Un alt avantaj este autonomia mare. Rezervorul de 25 litri și autonomia declarată de 14 ore la 50% încărcare permit utilizarea generatorului pentru perioade extinse în situațiile în care alimentarea normală nu este disponibilă.
Puterea nominală de 6,0 kVA este suficientă pentru numeroase aplicații de rezervă monofazate, cu condiția ca totalul consumatorilor și curenții de pornire ai acestora să fie dimensionați corespunzător.
Aplicații recomandate
Configurația MLG7000EA + ATS93 este recomandată în special pentru:
- alimentarea electrică de rezervă a locuințelor;
- vile și case individuale;
- cabane și case de vacanță;
- birouri;
- spații comerciale;
- magazine;
- ateliere;
- ferme;
- spații tehnice;
- echipamente de încălzire compatibile cu puterea disponibilă;
- pompe compatibile;
- iluminat;
- frigidere și congelatoare;
- echipamente IT și comunicații, cu verificarea compatibilității electrice;
- porți și sisteme auxiliare;
- sisteme de supraveghere;
- alimentarea unor circuite prioritare;
- instalații monofazate în care este necesară o sursă alternativă de energie.
Pentru pompe, compresoare, motoare electrice sau alți consumatori cu curenți mari la pornire trebuie verificată separat puterea necesară la pornire și dimensionarea întregii instalații.
Recomandări de instalare
Pentru că sistemul include un panou ATS și implică conectarea la instalația electrică a clădirii, montajul trebuie realizat de personal calificat, cu respectarea schemei electrice, a protecțiilor și a cerințelor de împământare.
Generatorul are grad de protecție IP23, iar ATS93 este montat într-un cofret IP54.
Dacă generatorul este instalat într-un spațiu interior, producatorul menționează disponibilitatea opțională a unui kit pentru evacuarea gazelor de eșapament; proiectarea ventilației și evacuării trebuie realizată corespunzător instalației.
